铣床工作台用3/4英寸T形三通螺母结构

　　在常规立式铣床、卧式万能铣床的工作台装夹作业场景里，T形槽螺母是衔接工作台基础槽体与外部工装压板、夹具定位件的核心受力连接件，这款适配3/4英寸规格T形槽的三通结构螺母，正是针对中小批量机加工场景里的多方向装夹需求做的结构优化设计。不同于常规单螺纹孔的T形槽螺母仅能提供垂直于工作台面方向的锁紧拉力，这款三通结构的螺母在本体上预留了垂直贯通的螺纹安装孔，同时在相邻的两个侧立面也做了适配标准紧固件的安装位，能同时满足三个方向的紧固件连接需求，在做异形工件侧面顶紧、多工位组合工装搭建的时候，不需要额外在工作台T形槽内堆叠多个螺母调整位置，单个螺母就能完成三个方向的装夹点位固定，能大幅减少工装调整的辅助时间。

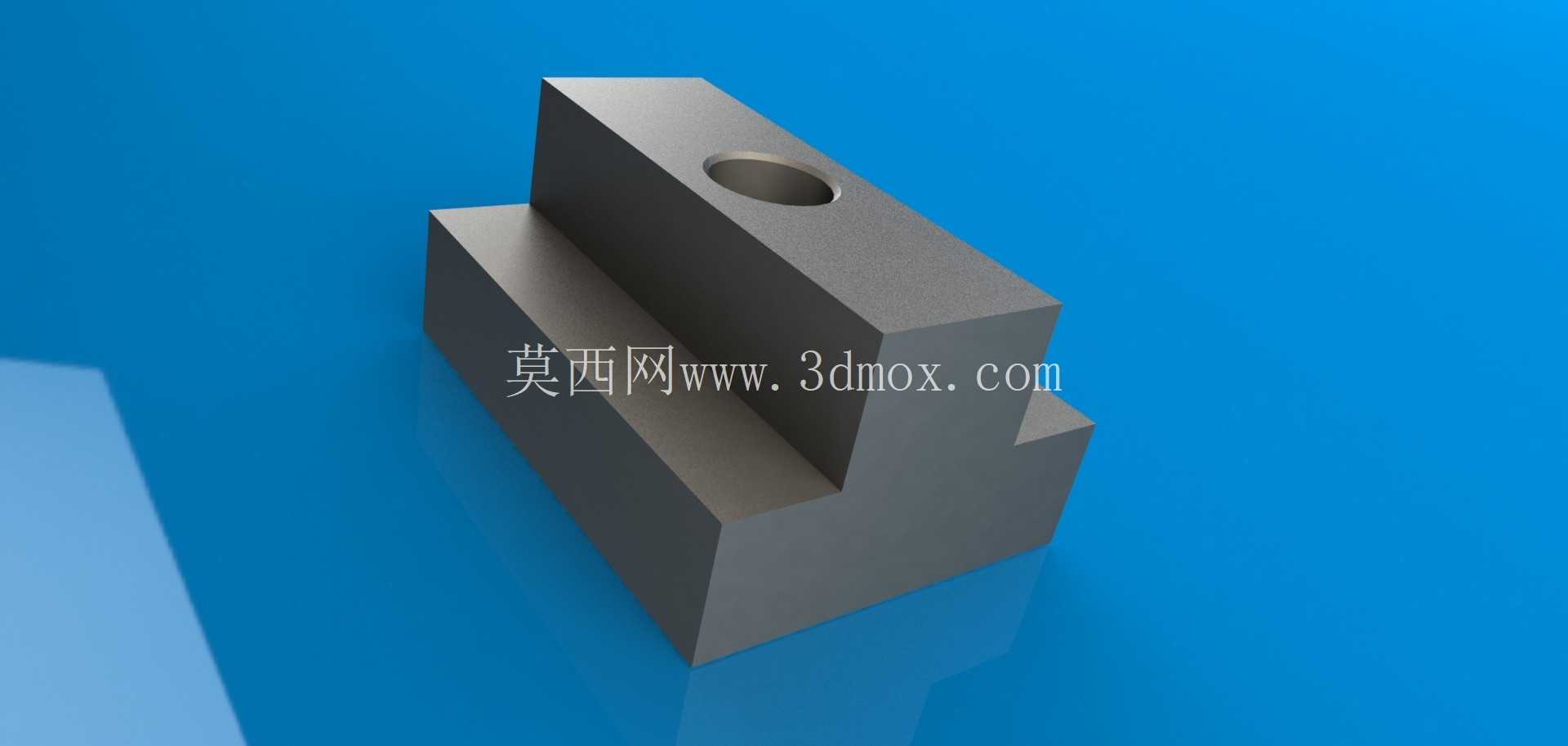

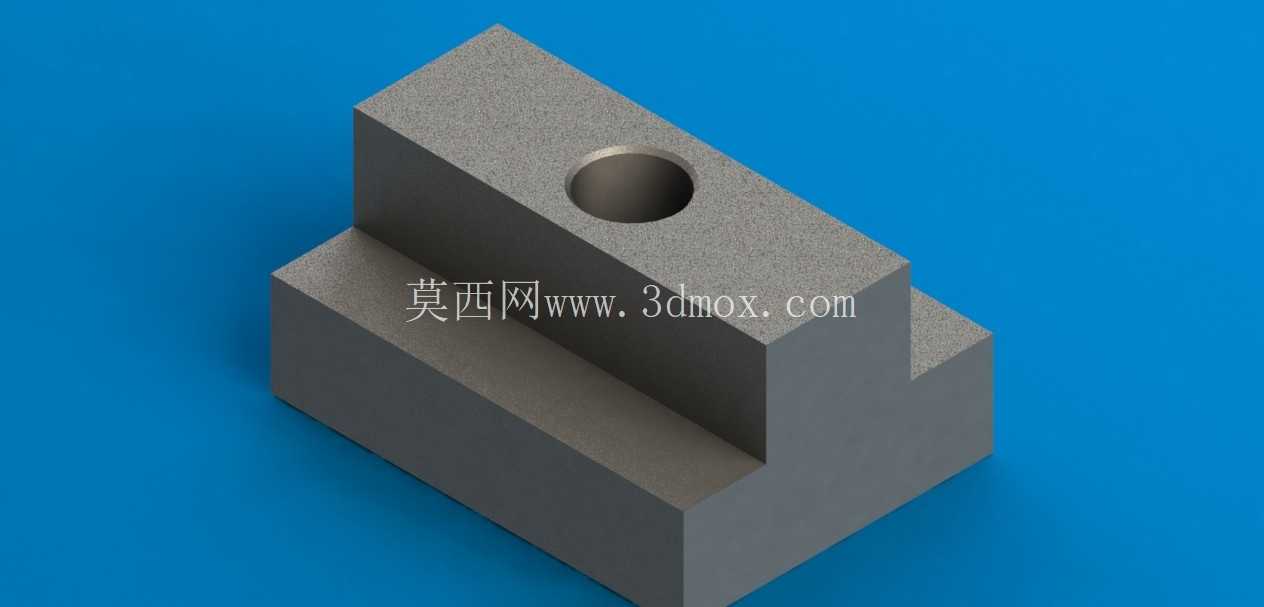

　　从结构设计逻辑来看，这款螺母的本体采用阶梯式方块结构，下半部分的凸台尺寸严格匹配铣床工作台T形槽的下部槽宽与槽深，安装时可以直接从T形槽的端口滑入，滑动过程中凸台两侧面与T形槽侧壁保持小间隙配合，既能保证螺母在槽内滑动顺畅无卡滞，又能避免螺母在锁紧受力时发生转动偏移；上半部分的方块尺寸比T形槽上部开口宽度大，安装到位后上半部分的底面完全贴合T形槽的上沿台阶面，锁紧时的压紧力可以均匀传递到槽体台阶面上，不会因为局部压强过大压伤工作台槽体的表面。中间的垂直安装孔采用通孔后攻丝的工艺设计，螺纹规格匹配铣床装夹常用的标准压紧螺栓，孔口位置做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在螺栓拧入时起到导向作用，避免螺纹对中偏差造成的牙型损伤。两个侧面的安装孔位置做了沉台设计，当使用侧面螺栓做顶紧或者侧向连接的时候，螺栓头部可以完全沉入沉台内，不会突出螺母本体表面，避免螺母在T形槽内滑动时突出的螺栓头刮蹭槽壁，也能保证相邻工装件安装时的平面贴合度。

　　从安装边界尺寸来看，这款螺母下半部分凸台的宽度严格控制在对应T形槽的下槽宽公差范围内，整体高度匹配T形槽的总深度，安装后螺母上半部分的上表面与工作台面基本齐平，不会因为螺母突出台面影响工件或者工装的基准面放置；螺母的总长度控制在常规T形槽螺母的合理区间内，既保证了足够的受力接触面积，又不会因为长度过大占用过多槽内空间，影响相邻位置其他装夹件的布置。在实际铣床加工场景中，这类多连接位的T形螺母尤其适合组合夹具的快速搭建，比如在加工小型异形铸件的时候，需要同时对工件的垂直方向压紧、水平两个方向做顶紧定位，使用普通T形螺母需要在三个不同的槽位分别布置螺母，调整三个螺母的位置对齐装夹点位，往往要花费十多分钟调整位置，而使用这款三通结构螺母，只需要将单个螺母滑入对应槽位，就能同时完成三个方向的紧固件安装，装夹效率能提升60%以上。同时因为三个连接位都集成在同一个螺母本体上，装夹点的位置精度一致性更好，不会因为多个螺母的位置偏差导致装夹受力不均，在铣削加工承受切削冲击力的时候，整体连接刚性比分散布置的多个螺母更好，能减少装夹振动带来的工件表面振纹问题。在材质选择的适配性上，这类螺母一般采用中碳钢经调质处理加工而成，本体硬度控制在合适区间，既有足够的强度承受锁紧力和切削冲击力，又不会因为硬度过高磨损工作台T形槽的表面，长期使用后如果螺母螺纹出现磨损，直接更换螺母即可，不会损伤价值更高的工作台本体。

　　在日常使用维护中，因为螺母整体是方正的阶梯结构，没有复杂的曲面或者窄缝结构，清理切屑和切削液的时候非常方便，每次加工完成后只需要用毛刷清扫表面，就能把附着的切屑清理干净，不会出现切屑卡进结构缝隙导致螺母在T形槽内滑动卡滞的问题。针对不同型号铣床的T形槽尺寸差异，这类结构的螺母也可以按照对应槽宽参数调整凸台和本体的尺寸，不需要改变整体的三通连接结构逻辑，就能适配不同规格的铣床、镗床、刨床等带T形槽工作台的机加工设备，通用性拓展性较强。在做重型切削作业的时候，这款螺母的阶梯结构受力面比普通薄型T形螺母更大，锁紧时的压紧力分布更均匀，即使承受较大的断续切削冲击力，也不会出现螺母偏转、滑移的问题，能保证装夹的可靠性，避免因为装夹松动导致的工件报废或者安全隐患。
