17mm孔径立式带座支座轴承结构

　　在轻工输送线、小型实验台架、非标自动化工位的轴系布局里，经常会遇到安装基面位置偏低，轴上配套的传动轮、检测码盘或是执行端构件需要和周边结构留出安全间隙的场景，常规的凸台法兰式轴承、嵌入式压装轴承往往需要额外加工垫高衬座才能满足避让需求，不仅增加装配工序的累计误差，衬座与安装面的平行度偏差还会直接传导到轴承内圈，造成轴系转动卡滞、轴承滚道偏磨的问题，这款立式支座结构的轴承支撑件，就是针对这类需要抬升轴系安装高度的场景做的概念化结构设计。

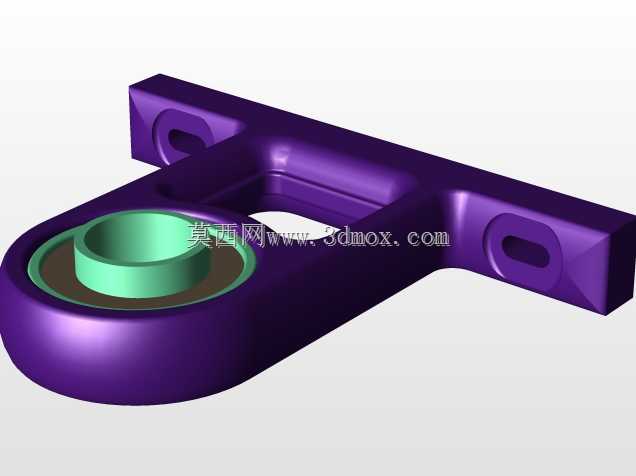

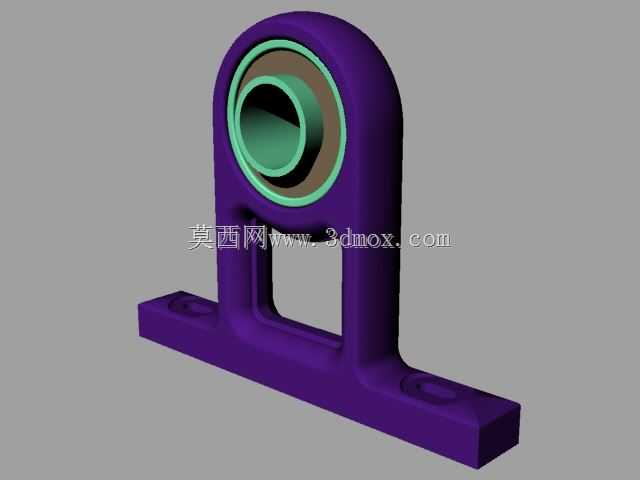

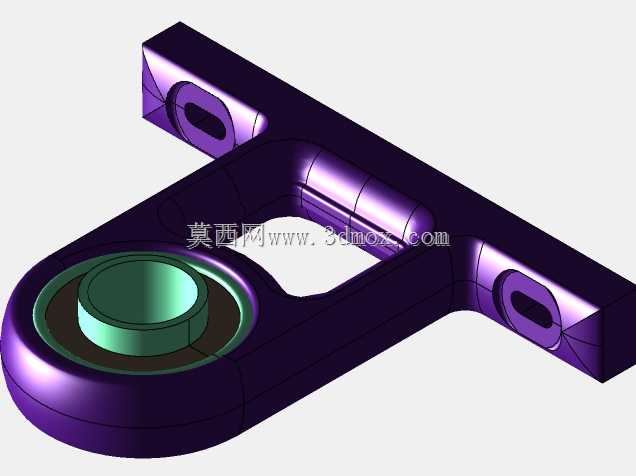

　　从功能特性上看，该结构将轴承安装位与底部安装基面做了一体化的立式支撑设计，轴承安装孔的公称内径适配17mm直径的光轴，可兼容同尺寸的深沟球轴承、带内圈的自润滑衬套类转动支撑件，支撑立臂采用两侧加厚的U型镂空结构，既保证了轴承安装位的径向支撑刚度，抵消轴系传动过程中产生的径向载荷与小幅轴向窜动，又通过镂空区域减少了整体结构的材料用量，降低支座自身重量，避免不必要的材料冗余。底部的安装底板采用长条形平板结构，两端开设沉头安装孔，可直接通过内六角螺栓固定在设备的安装基面或是铝型材框架的槽位上，不需要额外加工定位凸台，安装时可沿底板长度方向微调安装位置，补偿机架加工时的孔位误差，降低机架加工的精度要求。

　　设计思路上，这款结构没有采用常规带座轴承常见的剖分式轴承座结构，而是将轴承安装腔做成整体式的封闭环形结构，轴承外圈与安装腔采用小间隙过渡配合，装配时可通过压装或是热装的方式将轴承固定在腔体内，相比剖分式结构，整体式安装腔的同轴度更容易保证，不会出现剖分面错位造成的轴承外圈夹持变形问题，适合转速不高、载荷平稳的中低速传动场景。立臂与底板的衔接位置做了大圆角过渡处理，避免直角衔接造成的应力集中，在承受轴系径向冲击载荷时，过渡圆角可以分散应力传递路径，减少衔接位置开裂的风险。轴承安装腔的端面预留了均匀的环形凸台，既可以作为轴承外圈的轴向定位止口，限制轴承压装的深度，又能在端面加装密封端盖时提供贴合基准，适配有粉尘、少量切削液飞溅的车间工况，避免杂质进入轴承滚道缩短使用寿命。

　　从安装边界尺寸来看，底部安装底板的宽度控制在较窄的尺寸范围内，适合安装在宽度有限的铝型材安装面上，不会出现底板超出型材边缘的问题；轴承安装孔的中心到底板安装面的垂直高度经过合理抬升，保证安装17mm轴径的轴件后，轴的最低点与安装基面之间留出足够的间隙，可容纳轴上配套的同步带轮、小型联轴器等构件，不会和安装基面产生运动干涉。立臂两侧的镂空区域同时可以作为走线空间，轴上如果配套安装旋转检测传感器，线缆可以从镂空区域穿过，避免线缆随轴转动时被周边结构剐蹭。整个结构的外形没有多余的突出棱角，所有外露边缘都做了倒角处理，装配过程中不会划伤操作人员，也不会勾挂周边的管线、布料等易缠绕物件，适合纺织、包装、食品输送等对设备外露件安全要求较高的行业场景。

　　在实际选型应用时，需要注意该结构的支撑高度固定，适合轴系中心高固定的工位布局，如果需要调整中心高，可在底板下方加装调整垫片做小幅微调；轴承安装腔的配合公差需要根据所选轴承的外圈公差做匹配，轻载场景可选用间隙配合方便拆装，重载冲击场景建议选用过渡配合保证外圈固定不跑圈。安装底板的沉头孔深度适配常规规格的内六角螺栓头，装配后螺栓头不会高出底板表面，保证底板与安装面完全贴合，不会出现倾斜造成的轴系偏斜问题。
