剖视结构普卢默块轴承支撑装配组件

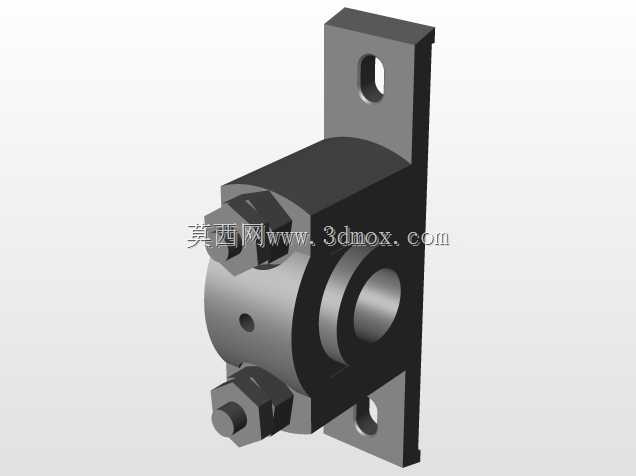

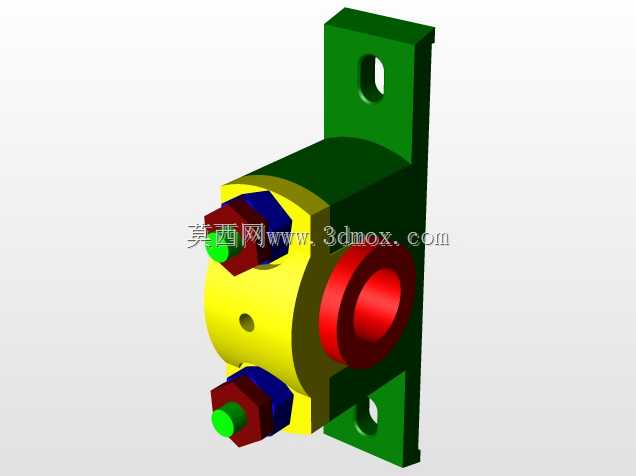

　　在带式输送机、小型破碎机、农用脱粒设备这类中低速重载的传动场景里，轴系的径向支撑稳定性直接决定整套传动链的运行寿命，普卢默块作为分体式剖分轴承座的典型结构，正是为这类需要频繁拆装维护、轴系带预装轴承的安装场景设计的支撑部件。这套装配组件采用上下对开的剖分式主体结构，下半部分的黄色壳体是主要的承载基体，上半部分的绿色压盖通过两侧的螺栓紧固件与下半壳体锁紧，能够直接扣合在已经预装了滚动轴承的轴段上，不需要从轴端逐一穿装轴承座，在设备后期维护更换轴承、调整轴系位置时，不需要拆卸轴端的联轴器、带轮等传动件，大幅缩短产线停机维护的时间。从安装边界来看，组件后侧延伸出的绿色立式安装板是整套部件的固定基准，

　　板上开设的两个长圆形安装孔预留了足够的位置调整余量，安装时可以根据轴系的实际对中需求微调轴承座的水平位置，抵消机架焊接加工带来的位置误差，避免强行对中导致的轴承附加径向力，降低轴承早期点蚀失效的概率。安装板与下半壳体为一体化铸造结构，过渡位置做了圆弧加强处理，能够承受传动过程中产生的径向冲击载荷，避免安装板与壳体连接处出现应力断裂。两侧的锁紧螺栓搭配了防松垫圈与加厚螺母，螺栓端部的绿色防护套能够隔绝车间内的粉尘、切削液水汽，防止螺栓锈蚀咬死，后期拆卸维护时不需要额外切割锈蚀螺栓，降低维护成本。中间的红色轴套是与轴承内圈配合的定位部件，轴套与壳体的轴承安装腔之间预留了均匀的配合间隙，能够保证轴承外圈在腔体内的自动调心余量，

　　适配轴系运行过程中产生的轻微挠曲变形，避免轴承出现偏载磨损。设计这套组件时，首先要核算轴承安装腔的尺寸公差，保证与标准外球面轴承或者深沟球轴承的外圈配合为过渡配合，既不能过紧导致轴承外圈无法微量调心，也不能过松导致运行过程中轴承外圈在腔体内打滑磨损。上下剖分面的贴合精度需要控制在0.02mm以内，合盖后不能出现错位台阶，防止刮蹭轴承外圈的防尘盖，同时剖分面之间不需要加装密封垫片，避免垫片压缩后导致轴承腔的配合尺寸变化，影响轴承的预紧量。安装板上的长孔长度需要覆盖±5mm的调整范围，孔的边缘做倒角处理，避免安装时螺栓与孔边产生应力集中，安装板的厚度需要根据额定承载载荷核算，保证在1.5倍额定径向载荷下安装板的变形量不超过0.05mm，

　　防止支撑刚性不足导致轴系跳动。在实际选型应用时，需要根据轴径匹配对应的轴承腔尺寸，同时确认安装板的孔位间距与设备机架的预装孔位匹配，安装时先将下半壳体固定在机架上但不锁紧螺栓，吊装轴系带轴承的轴段落入下半壳体的轴承腔，调整轴系的同轴度后扣合上半压盖，按照对角线顺序逐步拧紧两侧的锁紧螺栓，最后再锁紧安装板的固定螺栓，避免安装过程中产生附加应力。这类剖分式普卢默块相比整体式轴承座，在矿山、建材、粮食加工这类粉尘大、维护空间有限的场景下优势非常明显，不需要拆解整个轴系就能完成轴承的更换与维护，同时铸铁材质的壳体具备良好的减震性能，能够吸收传动过程中产生的振动，降低轴系的运行噪音。组件上预留的注油孔位置能够直接对接黄油嘴，运行过程中不需要拆解轴承座就能完成润滑脂的补充，延长轴承的润滑周期，减少日常维护的工作量。
