多弯折流体输送弯管结构三维设计

　　在各类流体输送系统的管路布局设计中，多段连续弯折的管路构件是绕开设备安装障碍、适配紧凑安装空间的核心部件，这类弯管构件广泛应用在液压动力回路、润滑介质输送、冷却循环管路、小型气动系统等场景中，不同于标准角度的成品弯头拼接结构，一体化连续弯折的弯管能够减少管路接头数量，从根源上降低介质泄漏的风险点，同时降低管路装配的累计误差，提升整套管路系统的运行可靠性。

　　设计这类连续弯管时，首先要结合整机的安装空间边界确定各段管体的走向，每一段弯折的曲率半径需要匹配管材的弯折工艺特性，避免弯折处出现管壁过度减薄、管腔截面变形缩径的问题，通常金属管材的冷弯折曲率半径不小于管材外径的2.5倍，若采用热弯工艺可适当缩小曲率半径，但需要额外做弯折后的应力消除处理，避免管路长期受介质压力、设备振动影响出现开裂失效。管体的弯折角度需要结合相邻安装点位的空间坐标逐一核算，每一段直管段的长度需要预留足够的装配操作空间，尤其是管端连接位置，要保证接头安装时工具的操作余量，避免出现装配干涉。

　　从实际使用场景来看，这类连续弯管常布置在设备内部的狭窄空间内，比如工程机械的发动机舱、液压站的阀组周边、自动化生产线的走线走管夹层，这些区域往往分布有其他电气元件、传动构件、结构支撑件，管路走向需要完全避开运动部件的行程范围，同时与高温构件保持足够的安全距离，若无法避开高温区域则需要在管体外层增加隔热防护层。管体的壁厚选择需要结合系统的工作压力、介质特性、振动工况综合确定，输送高压液压油的管路壁厚要满足耐压强度要求，输送腐蚀性介质的管路则需要匹配对应的管材材质，比如不锈钢材质适配水基腐蚀介质，紫铜材质适配低压润滑管路。

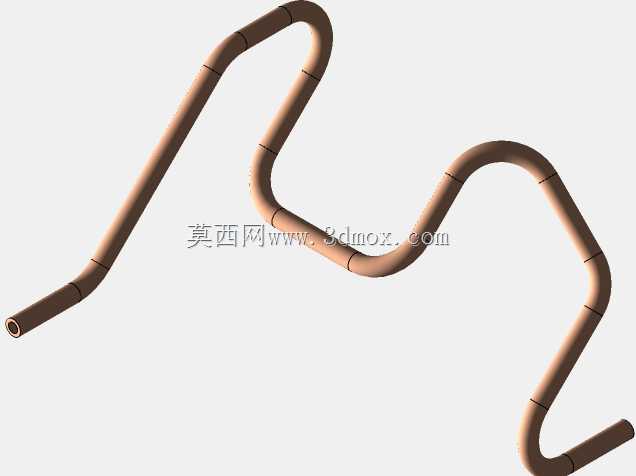

　　建模过程中需要先梳理管路的空间路径，以三维草绘的方式确定每一个弯折点的空间坐标，逐段绘制平滑的路径曲线，保证弯折处的曲率过渡连续无拐点，避免后续流体仿真时出现局部湍流、压力损失过大的问题。完成路径绘制后，以管材的内、外径尺寸为截面沿路径扫掠生成实体模型，同时需要在管端位置预留接头连接的结构余量，比如扩口、卡套连接的配合段长度，焊接连接的坡口结构。建模时还要同步校核管路与周边构件的最小安全间隙，静态间隙不小于10mm，存在振动工况的场景下间隙需要放大至20mm以上，避免设备运行过程中管路与周边构件产生摩擦磨损。

　　这类弯管的安装固定需要结合管体的长度、重量合理布置管夹位置，通常在每一段直管段的中部、弯折点两侧100mm范围内设置固定管夹，管夹与管体之间增加橡胶减震垫，吸收设备运行传递的振动，避免管路长期受交变应力出现疲劳断裂。对于存在冷热变形的管路场景，比如高温介质输送管路，还需要在弯折段预留一定的变形补偿量，利用弯管自身的弯折结构吸收管路的热胀冷缩变形，减少管路接头处的拉扯应力。

　　从流体性能角度来看，连续平滑的弯折结构相比直角弯头拼接的管路，能够有效降低介质输送过程中的局部压力损失，提升流体输送效率，减少泵组的动力损耗。建模完成后可通过流体仿真工具模拟介质在管内的流动状态，调整弯折处的曲率参数，避免出现局部流速过高、涡流滞流的区域，尤其是输送含有固体颗粒的介质时，要避免弯折处出现颗粒沉积、管壁冲蚀磨损过快的问题。
