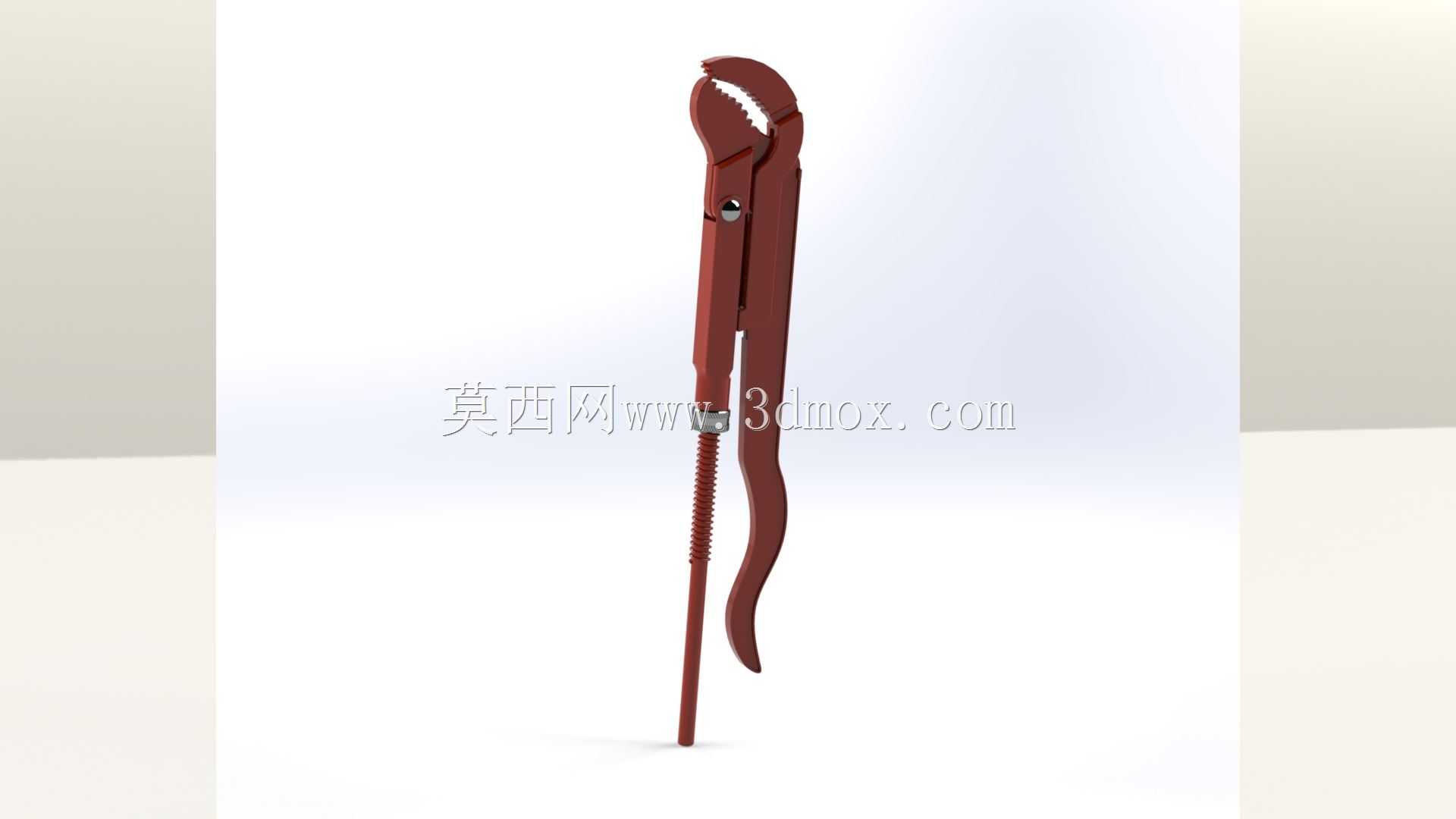

可调式鹰嘴管子夹持钳三维结构设计

　　在民用给排水施工、工业管路安装、油气管道运维、设备管线检修等场景中，这类可调式鹰嘴管钳是一线作业人员随身携带的核心手动夹持工具，区别于普通固定开口扳手，它的核心作用是为不同外径的圆形金属管、硬质塑料管提供足够的周向夹紧力，让作业人员可以施加扭矩完成管路螺纹的旋紧、拆卸作业，避免管件表面打滑造成的施工风险与工件损伤。从结构设计逻辑来看，整个钳体采用分体铰接式布局，核心受力部件包含钳头、钳身、调节螺杆、铰接销轴四个部分，钳头的鹰嘴咬合面做了连续的锯齿形齿牙设计，齿牙的倾斜角度经过反复校核，当施加夹紧力时，齿尖会嵌入管件表层形成多点咬合，不会因为扭矩增大出现打滑脱开的情况，同时齿牙的硬度做了差异化处理，咬合区域硬度高于钳身基体，

　　既保证长期使用的耐磨性能，又避免钳身整体硬度过高出现受力断裂的问题。钳身的两个臂杆采用长柄杠杆结构，力臂长度经过匹配设计，作业人员施加较小的握力就能在钳口位置转化为数倍的夹紧力，符合手动工具的人机工程要求，长时间握持作业也不会出现过度的肌肉疲劳。调节螺杆穿装在活动钳臂的滑槽内，通过旋转螺杆可以无级调整钳口的开合范围，覆盖从细径仪表管到大口径给排水管的常用管径区间，不需要更换钳头就能适配多规格管件作业，大幅减少现场作业的工具携带量。铰接销轴是整个钳体的受力枢纽，采用过盈配合加防脱结构设计，承受钳臂开合、夹紧、扭转过程中的全部交变载荷，销轴的直径与钳身的受力截面做了等强度匹配，避免长期承受大扭矩出现销轴剪切断裂或者钳身孔位变形的问题。

　　从安装与使用边界来看，整个钳体收拢状态下的外形尺寸适配常规工具腰包的存放空间，展开到最大开口时，钳臂的开合角度不会超过人体单手握持的舒适范围，钳柄的尾部做了圆弧过渡处理，作业时可以通过掌心施加推力，不会出现硌手的问题。在建模过程中，所有的配合间隙都按照实际五金工具的装配公差做了预留，铰接位置的转动间隙控制在合理范围，既保证钳臂开合顺畅无卡滞，又不会因为间隙过大导致钳口夹持时出现偏摆，影响咬合精度。调节螺杆与活动钳臂的螺纹配合采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，承受夹紧反力时不会出现螺纹滑牙，同时螺杆的行程做了限位设计，调整到最大开口位置时不会出现螺杆脱出钳体的情况。钳身的表面轮廓做了圆弧过渡处理，

　　没有尖锐的棱角，避免作业过程中剐蹭操作人员或者周边管线，同时整体的重心靠近铰接位置，手持时的平衡感更好，高空管线作业时握持更稳定。这类管钳的咬合齿牙深度做了梯度设计，靠近钳口铰接点的位置齿深更大，承受的扭矩载荷更高，远离铰接点的齿深稍浅，适配小口径管件的夹持需求，整个钳口的咬合面做了弧形曲面处理，和圆形管件的外轮廓贴合度更高，夹紧时的接触面积更大，不会因为局部应力过大夹裂薄壁管件。在实际运维场景中，这类管钳还可以配合加力杆使用，针对锈蚀严重的旧管路拆卸，可以在钳柄尾部套入加长杆进一步增大输出扭矩，钳柄尾部的孔径设计也适配常用加力杆的直径，不需要额外加工就能直接配套使用。整个钳体的结构没有多余的冗余部件，所有零件都采用常规五金加工工艺就能生产，钳身采用模锻成型后做调质处理，加工成本可控，适合批量量产，同时易损的齿牙区域如果出现磨损，也可以通过补焊修磨的方式重复修复使用，大幅延长工具的全生命周期使用寿命。针对不同作业场景的需求，钳体的表面可以做发黑、喷塑等防锈处理，适配潮湿井下、露天施工等复杂作业环境，不会因为短期受潮出现锈蚀影响转动灵活性。
