阿基米德螺旋传动结构演示装置

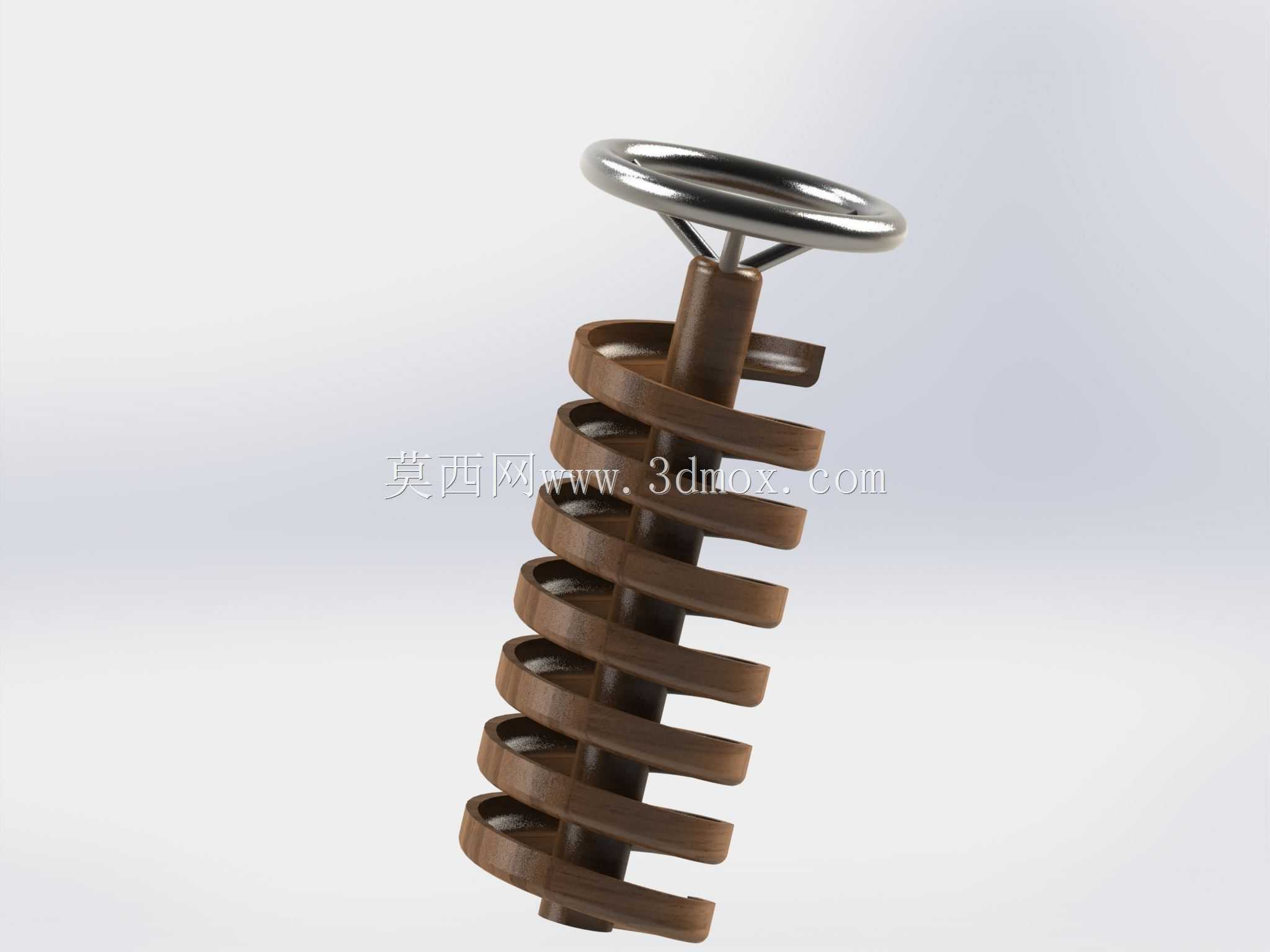

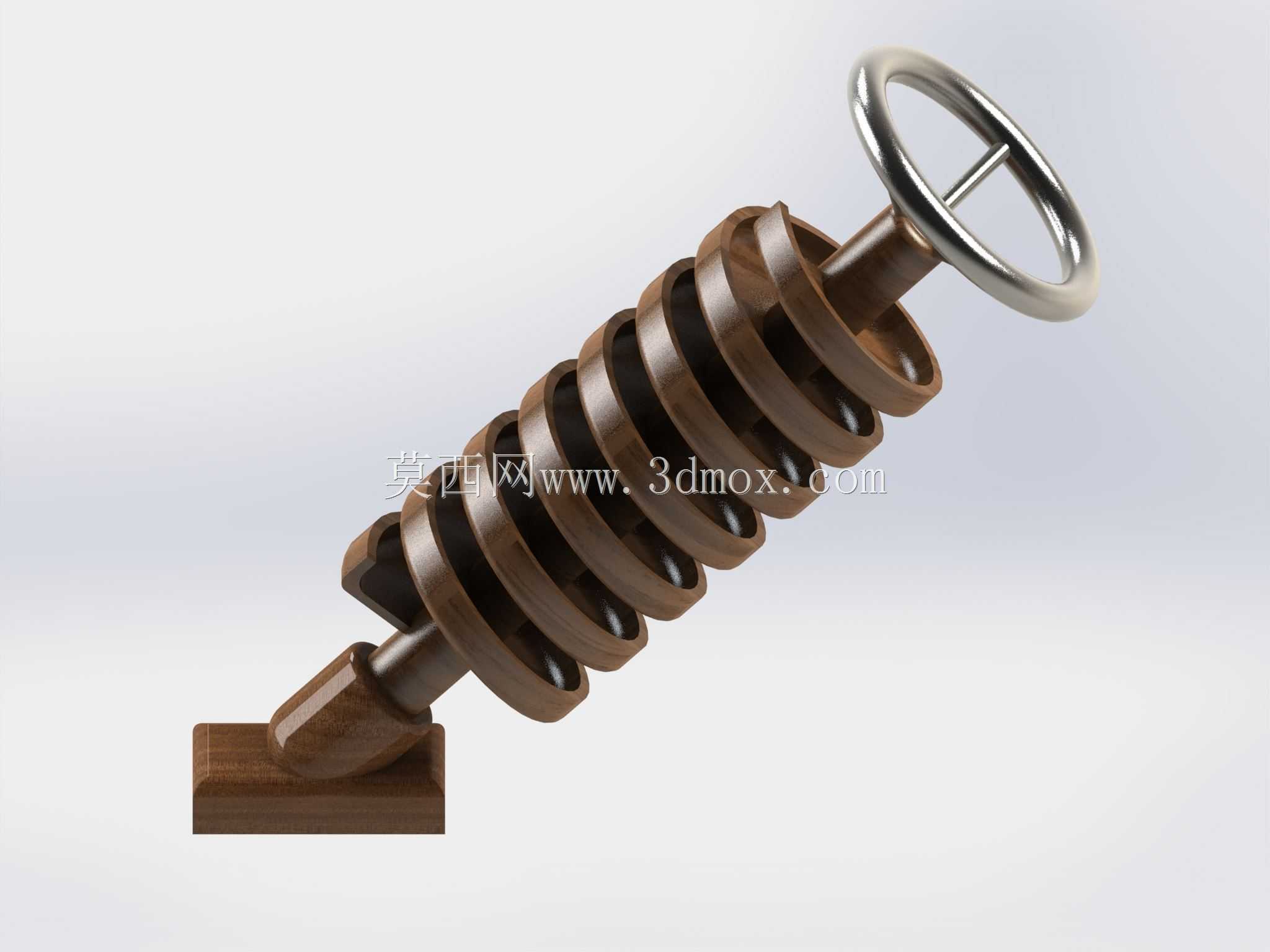

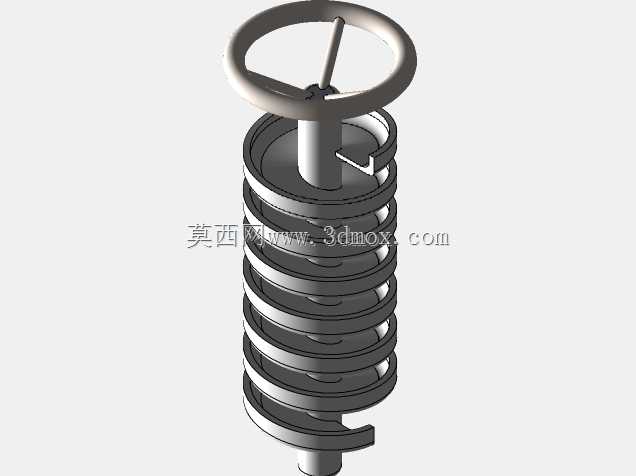

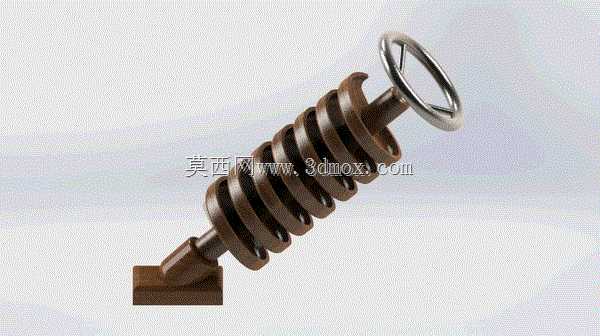

　　这套螺旋传动结构的核心逻辑依托阿基米德螺旋的运动转换原理，在实际工业场景中，这类结构常被应用于小行程的直线进给、松散物料的定量输送以及简易的手动调节机构中，相比齿轮齿条传动，它的加工门槛更低，运行过程中无刚性冲击，在低速手动操作场景下的容错率更高。从结构设计层面来看，整个组件分为三个核心部分：端部的环形手轮作为动力输入部件，采用整环式结构而非单臂摇柄，是为了在任意旋转角度都能施加操作力矩，避免单臂结构在转动到死角位置时出现施力困难的问题，手轮与螺旋轴的连接采用方榫嵌合结构，无需额外紧固件即可传递扭矩，拆装维护时可直接拔卸，适合教学演示场景下的反复拆装操作。中间的螺旋筒体是核心传动部件，螺旋导程经过统一设定，

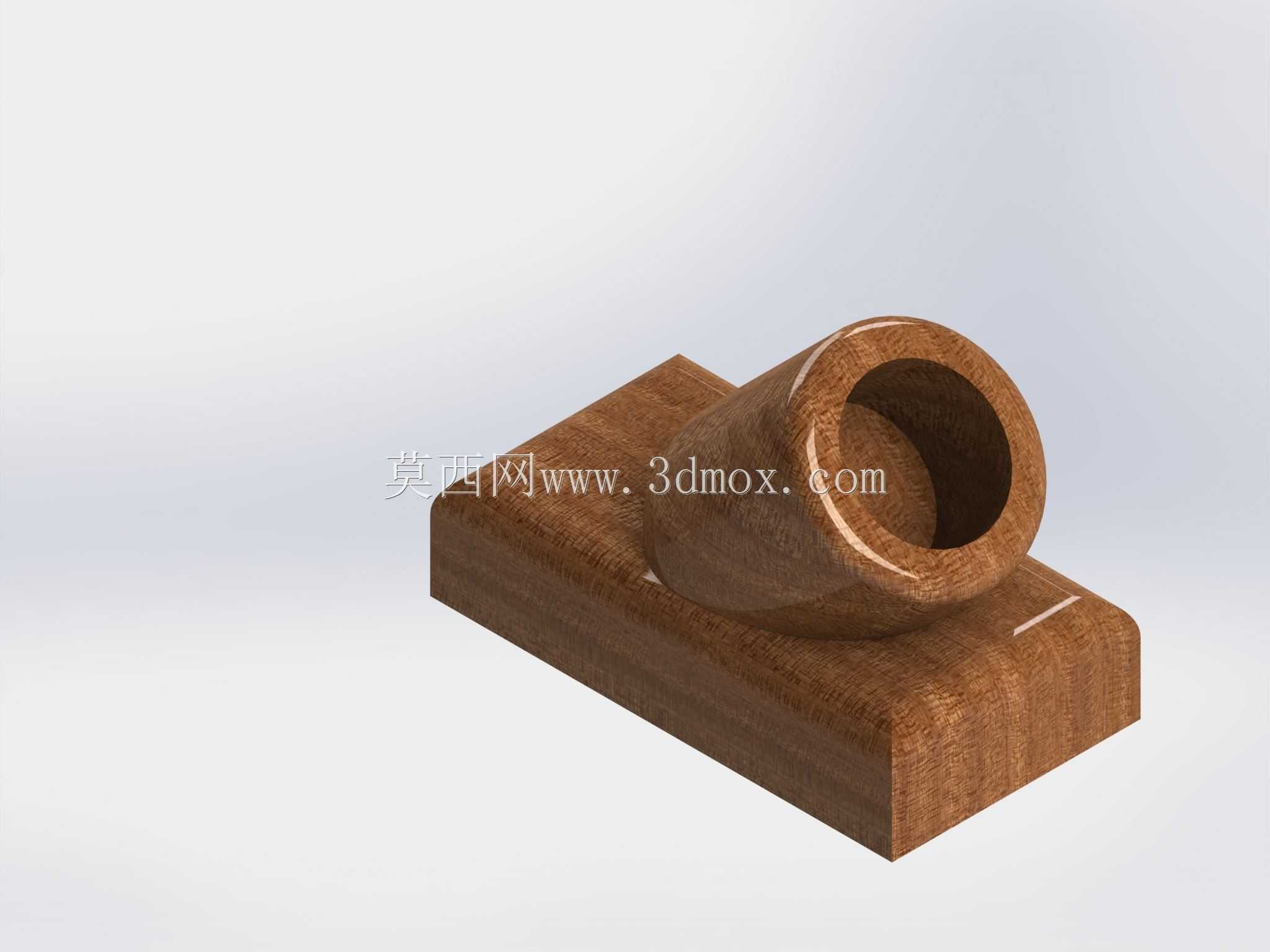

　　每旋转一周对应的直线进给距离固定，在实际设备改造中，可通过调整导程参数来匹配不同的进给速度需求，螺旋叶片与筒体采用一体化加工结构，避免了焊接式螺旋存在的叶片变形、焊缝残留物料的问题，在输送粉状、颗粒状物料时不会出现卡滞死角。底部的支撑座作为整个机构的安装基准，预留了两个沉头安装孔，可直接通过螺栓固定在设备机架或者工作台面上，安装时需要保证螺旋轴的轴线与被驱动部件的运动方向平行，否则会出现运动卡涩、磨损加剧的问题。在功能实现上，这套结构最核心的作用是将手轮输入的旋转运动，直接转换为螺旋轴的直线往复运动，不需要额外添加换向齿轮或者转换机构，整个传动链的长度极短，能量损耗主要来自部件间的滑动摩擦，

　　在低速手动操作场景下传动效率完全满足使用需求。在小型包装设备的定量出料机构中，这类螺旋结构可通过控制旋转圈数来精准控制物料的输出量，相比闸门式出料结构，它的定量精度更高，不会出现物料自流的问题；在小型试验台的位置调节机构中，这类结构可实现毫米级的微调进给，操作时的反馈手感清晰，操作者可通过手轮的阻力变化直接感知到运动部件的负载情况。设计过程中特意将螺旋叶片的边缘做了圆角处理，避免演示操作时出现锐边划伤的风险，同时各运动部件之间的配合间隙控制在合理范围，既不会因为间隙过大出现运动窜动，也不会因为间隙过小导致转动卡滞，在无润滑的条件下也能顺畅操作。整个机构的外形尺寸紧凑，横向安装长度可根据实际行程需求调整螺旋轴的长度，

　　径向尺寸不超过手轮的最大外径，在设备内部安装时不会占用过多的布局空间，安装边界只需要预留出手轮的操作空间以及螺旋轴的直线运动行程空间即可，不需要额外预留维护拆卸的大尺寸操作口，日常维护只需要定期在螺旋配合面涂抹润滑脂即可，没有易损件需要频繁更换。在教学演示场景中，这套结构可直观展示旋转运动转直线运动的传动逻辑，相比丝杠传动结构，它的螺旋叶片外露，观察者可直接看到运动转换的全过程，更适合作为机械原理的演示教具使用。
