带夹持器星形头塑料柄标准螺丝刀结构设计

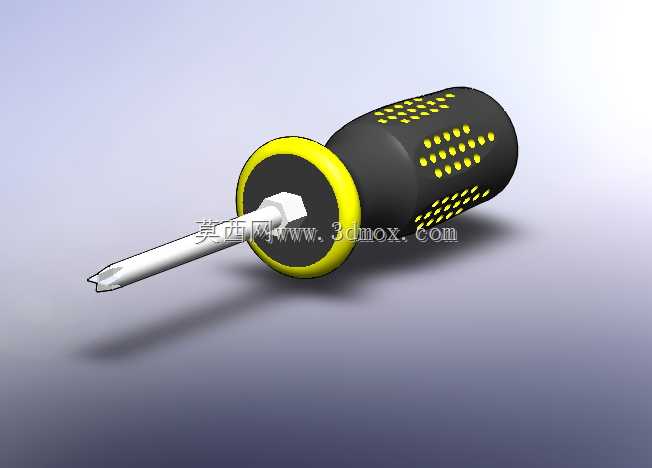

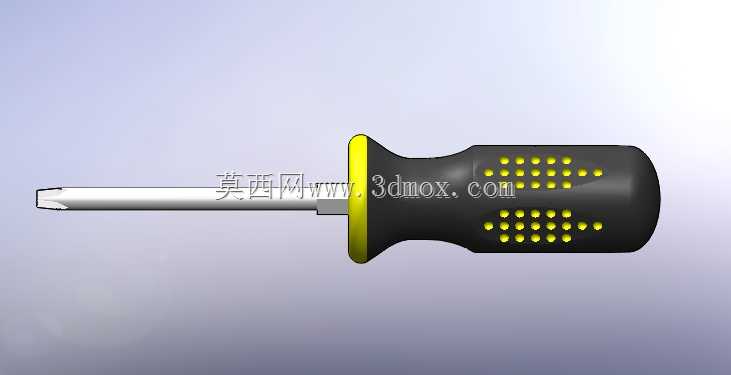

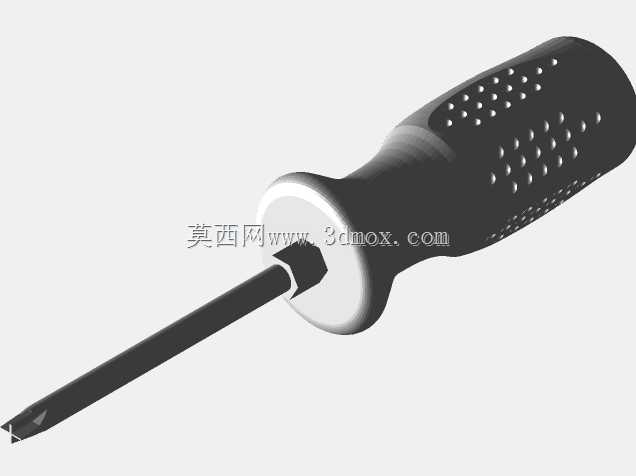

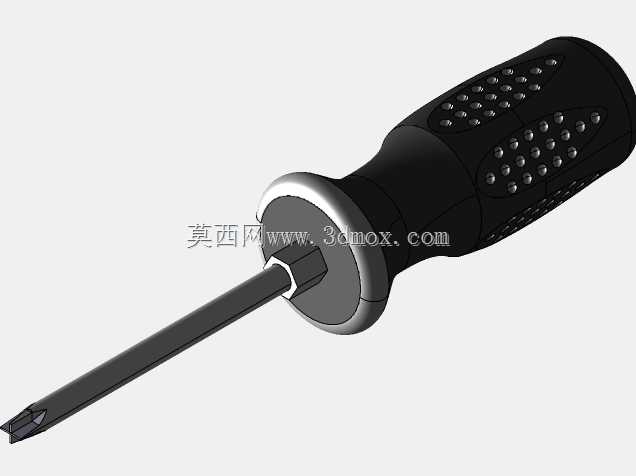

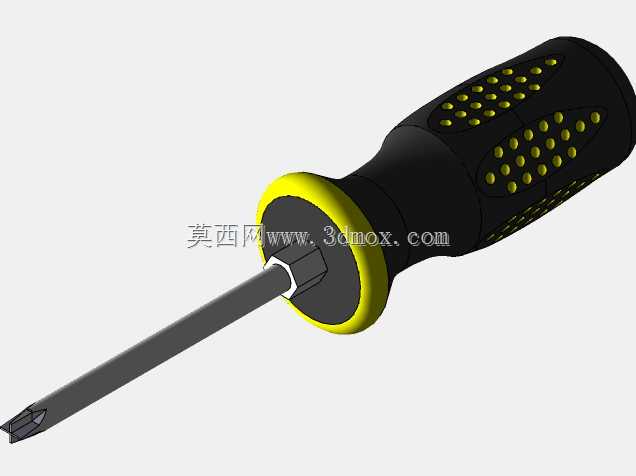

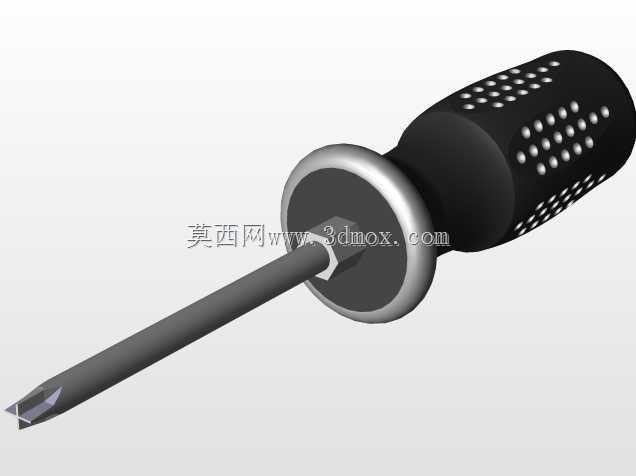

　　这款螺丝刀的设计首先围绕手动拆装作业的实际受力场景展开，日常设备维保、产线装配、家用五金拆装场景中，螺丝刀是出现频率最高的手动工具之一，尤其是带星形槽的紧固件，广泛分布在电气柜接线端子、消费电子产品外壳、小型机电设备的装配结构上，普通一字或十字批头容易出现打滑、拧花槽口的问题，星形头的结构能让批头与紧固件槽口的接触面积提升40%以上，扭矩传递更均匀，即使施加较大的拧紧力也不容易损伤紧固件的槽位。手柄部分采用橡塑复合的结构设计，外层黑色握持区做了矩阵式的凸点防滑纹理，这些凸点的高度控制在0.8mm，间距2.5mm，既不会因为凸点过高硌手，也能在手掌出汗或者沾有少量油污的时候保持足够的摩擦力，避免施力时工具脱手。

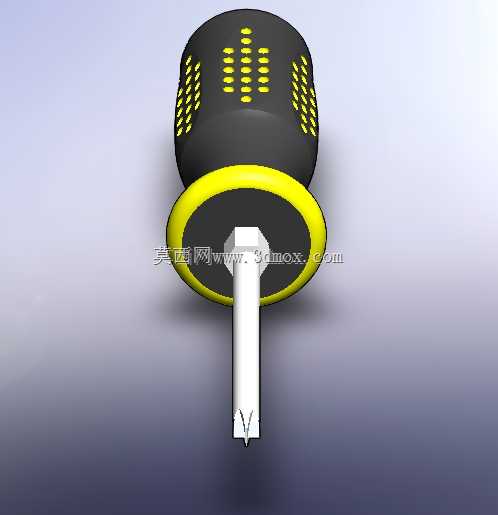

　　手柄靠近批头的位置设置了一圈黄色的硬质挡圈，这个结构一方面是在施力推进的时候给手掌提供明确的受力支撑边界，另一方面也能在操作空间狭窄、手部容易向前滑移碰到金属工件的时候起到阻隔作用，降低操作划伤的风险。批杆与手柄的连接位置做了嵌入式的夹持结构，批杆的尾部做了滚花处理后直接注塑嵌入手柄内部，嵌入深度达到手柄总长度的三分之二，相比普通插装式的螺丝刀，这种结构能承受更大的扭矩，不会出现批杆在手柄内打转甚至脱出的问题，批杆采用合金工具钢材质，表面做了防锈镀层处理，批头的星形轮廓做了公差优化，与标准星形紧固件的槽口配合间隙控制在0.05mm以内，既不会因为间隙过大晃动打滑，也不会因为间隙过小导致批头无法顺利插入槽口。从安装边界来看，

　　这款螺丝刀的总长度控制在210mm左右，手柄直径38mm，批杆直径6mm，批头工作段长度12mm，能够适配大部分深度在10mm以内的沉头星形紧固件安装位，在电气柜内部接线、小型设备内部零件拆装这类操作空间受限的场景下，这个尺寸的螺丝刀不会因为过长而与周边零件发生干涉，握持的时候手掌的活动空间也足够，不需要刻意调整手腕角度就能完成拧紧或者拧松的动作。设计过程中还考虑了长时间操作的疲劳度问题，手柄的轮廓做了人体工学的弧面过渡，从靠近挡圈位置的38mm直径向手柄尾部逐渐收窄到32mm，贴合手掌自然握持的弧度，不需要刻意用力攥紧就能保持稳定的握持状态，持续作业半小时以上也不会出现明显的手掌酸痛感。批头的尖端做了微小的倒角处理，

　　在对准紧固件槽口的时候不需要完全垂直就能顺利滑入槽位，降低了对位的难度，尤其是在视线受阻的设备内部操作时，这个倒角结构能大幅提升操作的效率。另外手柄尾部做了平面设计，平时不用的时候可以平稳放置在工作台面上，不会轻易滚落，也可以在尾部施加敲击力来应对一些锈死的紧固件，手柄内部的嵌装结构能承受一定的轴向冲击力，不会因为敲击导致批杆移位。这款螺丝刀的结构没有多余的复杂零件，整体可靠性高，适合作为装配线、维保班组的常备手动工具，也能满足日常家用拆装的需求，各个结构的尺寸都经过实际操作场景的验证，没有为了外观牺牲实际的使用性能，防滑纹理、挡圈、嵌入式批杆这些细节设计都是从实际操作的痛点出发，解决了普通螺丝刀容易打滑、脱手、批杆松动、槽口易拧花的常见问题。
