内燃机核心往复运动活塞结构设计

　　在往复式内燃机的动力输出链路里，活塞是直接承接燃烧爆发力、完成能量转换的核心承载部件，其设计合理性直接决定整机的动力效率、密封可靠性与运行寿命。从实际工况出发，活塞需要在高温高压的燃烧环境下做高频往复直线运动，顶部直接接触燃烧室的爆燃气体，裙部则承担导向与侧推力传递的作用，整体结构需要同时兼顾轻量化、耐高温、耐磨与结构强度的多重要求。

　　设计阶段首先要匹配对应缸径的安装边界，活塞的外径公差需要和气缸内壁保持合理的配合间隙，间隙过大会导致燃烧室漏气、压缩压力不足，间隙过小则会在热膨胀状态下出现拉缸、卡滞的故障。活塞顶部的燃烧室造型需要匹配整机的喷油角度、气门避让空间与涡流形成需求，不同的燃烧室凹坑造型会直接影响油气混合效率，进而影响燃烧充分性与排放表现，设计时需要预留气门下沉的避让空间，避免活塞运行至上止点时与进排气门发生运动干涉。

　　活塞环槽的位置与宽度设计是密封结构的核心，通常会设置多道环槽，分别安装气环与油环，气环负责密封燃烧室的高压气体，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。环槽的加工精度直接影响活塞环的密封效果，槽底的圆角处理需要避免应力集中，防止高频交变载荷下出现环槽断裂的问题。活塞销孔的位置需要经过偏心设计匹配，抵消活塞在上下止点换向时的侧推力冲击，降低运行过程中的敲缸噪音，销孔与活塞销的配合需要兼顾热膨胀后的间隙余量，避免高温下销孔抱死。

　　裙部的型线设计并非正圆柱结构，而是会根据热变形规律设计成中凸变椭圆的形态，在活塞受热膨胀后，裙部可以均匀贴合气缸壁，既保证导向精度，又避免局部压力过大导致的磨损加剧。裙部表面通常会做耐磨涂层处理，降低与气缸壁的摩擦系数，提升冷启动阶段的润滑表现。活塞内部的加强筋布局需要在保证结构强度的前提下尽可能降低整体重量，减少往复运动的惯性力，降低曲轴连杆机构的负载，提升整机的高转速响应能力。

　　从应用场景来看，这类活塞结构不仅适配传统的车用汽油、柴油发动机，也可通用在小型通用动力机械、空压机、往复泵等需要往复式容积变化的设备中，不同应用场景下的活塞会根据工况压力、运行转速调整材质与结构细节，比如高压工况下会采用钢制活塞替代传统铝合金材质，提升高温下的结构强度，低速重载场景则会适当增加活塞裙部的接触面积，降低单位面积的承压负载。

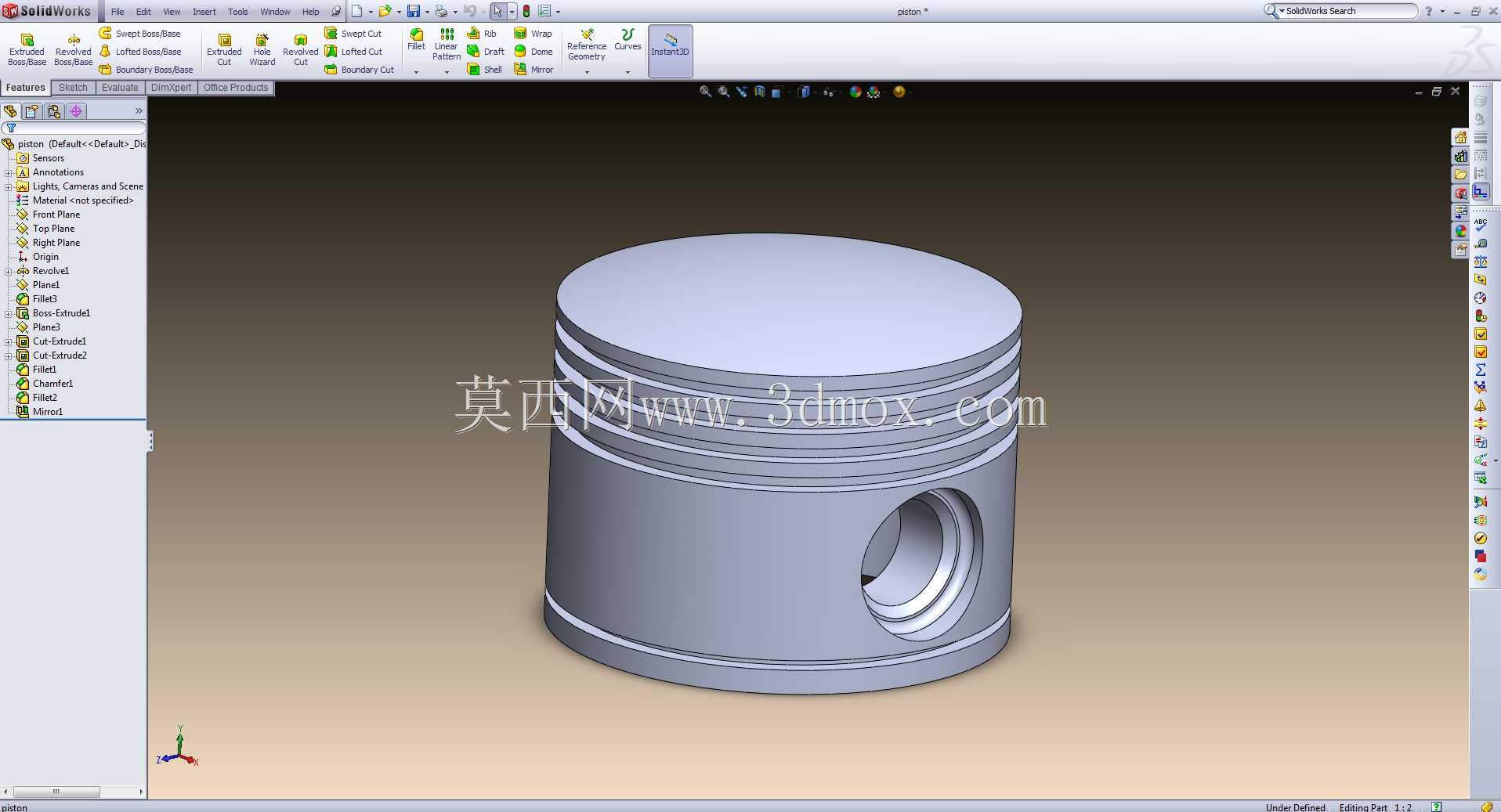

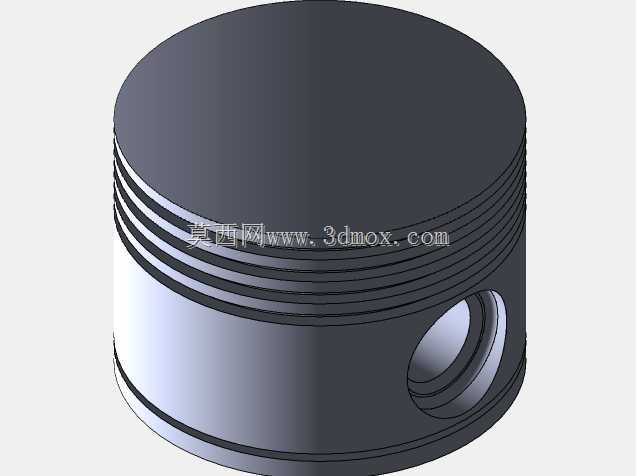

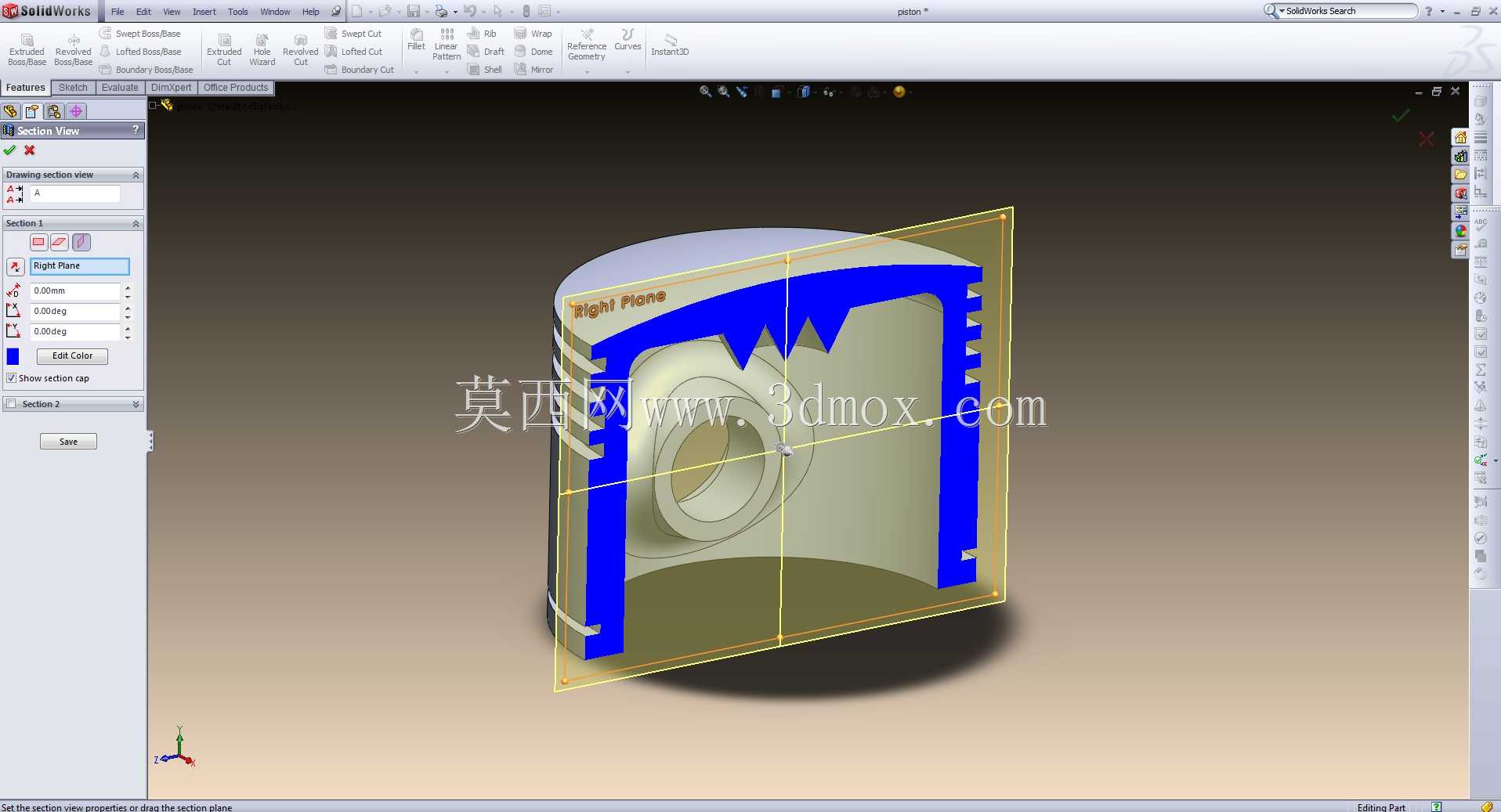

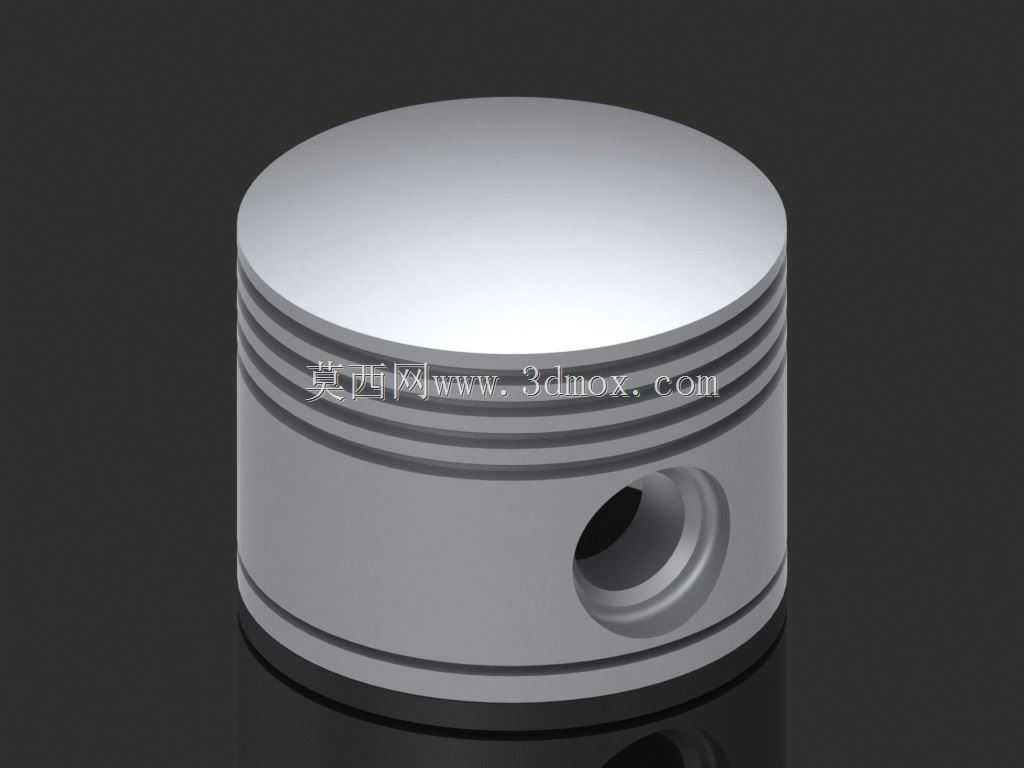

　　实际建模过程中需要严格核对各部分的安装尺寸边界，包括活塞总高度、压缩高度、环槽间距、销孔直径与偏心距等关键参数，所有圆角与过渡结构都需要符合应力分散的设计要求，避免尖锐棱角导致的应力集中问题，同时要预留热膨胀的尺寸余量，保证各工况下的运动间隙处于合理区间。建模完成后可直接用于整机的运动仿真、干涉检查与热力学分析，验证活塞在不同工况下的变形量与受力分布，为后续的结构优化与工艺选型提供准确的三维数据支撑。
