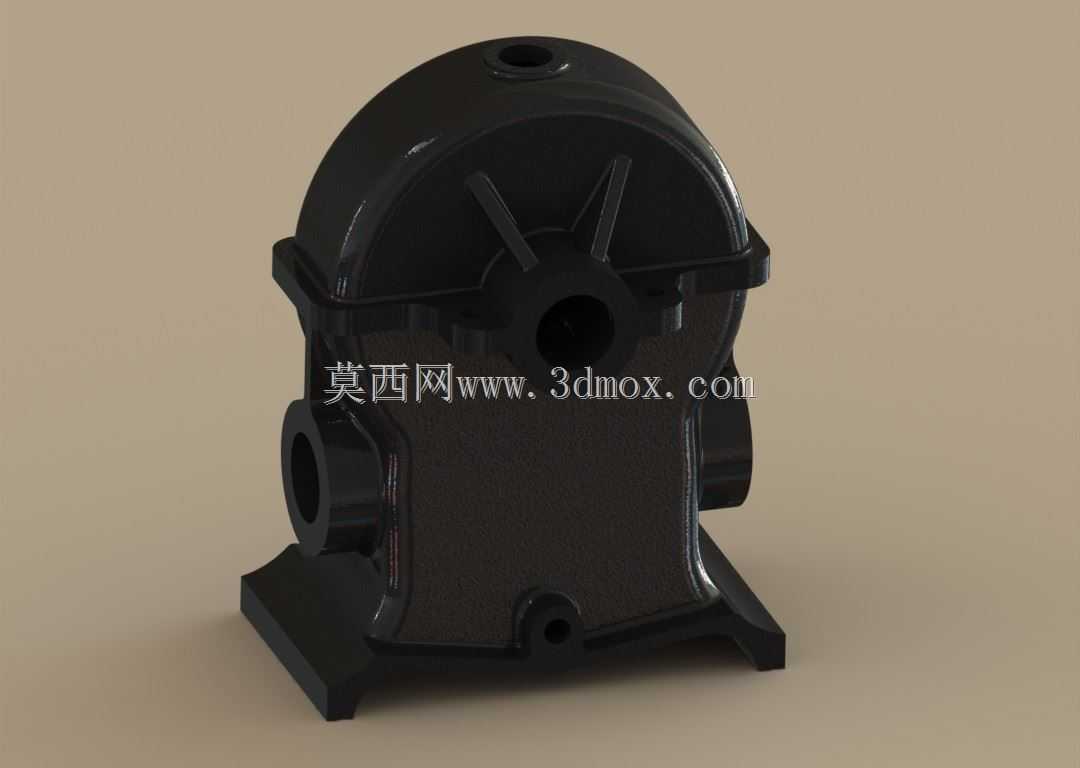

铸铁材质齿轮箱壳体三维结构设计

　　在通用传动设备的配套结构中，齿轮箱壳体是承担传动组件防护、支撑与安装定位的核心承载部件，这类壳体的设计合理性直接决定整套传动机构的运行稳定性与服役寿命。从实际应用场景来看，这类齿轮箱壳体可适配中小功率的减速传动单元，常见于轻工输送设备、小型农机传动组、工业辅助传动工位等场景，既可以作为独立减速箱的外壳使用，也可集成在专用设备的传动腔结构中，为内部啮合的齿轮组、支撑轴承、润滑介质提供封闭的运行空间。

　　从功能特性层面看，该壳体采用剖分式结构设计，主体分为箱座与箱盖两个核心部分，合箱后形成的封闭内腔可储存润滑油脂，避免齿轮啮合过程中出现干磨损耗，同时隔绝外部粉尘、切削碎屑、水汽等杂质侵入传动副，大幅降低齿轮齿面磨损、轴承卡滞的故障概率。壳体底部设置的一体化安装底座带有对称分布的安装孔位，可通过螺栓将整套齿轮箱固定在设备机架的安装基准面上，底座的加强筋结构从箱壁底部延伸至安装面，可抵消齿轮传动过程中产生的径向与轴向载荷，避免长期运行后壳体出现安装位移或结构变形。壳体侧面预留的轴伸通孔是输入、输出轴的穿出位置，孔位内侧设计有轴承安装台阶与密封件安装槽，可适配标准深沟球轴承与骨架油封，既保证轴系的回转支撑精度，也能防止内腔润滑油泄漏、外部杂质进入。壳体顶部设置的透气孔结构可平衡箱体内外气压差，避免设备运行过程中因油温升高导致内腔压力过大，出现密封件渗漏油的问题。

　　在设计思路上，该壳体的壁厚采用均匀化设计，在轴承安装位、合箱面、底座安装位等受力集中区域做了局部加厚处理，同时在箱体内外壁的转角位置设置铸造圆角，既符合铸铁件的铸造工艺要求，减少铸造过程中出现的应力集中、冷隔、缩孔等缺陷，也能提升壳体整体的结构刚度，降低传动过程中的结构共振。合箱面采用精加工平面设计，通过定位销实现箱座与箱盖的精准对位，合箱螺栓沿合箱面周边均匀分布，保证合箱后的密封压力均匀，避免结合面出现渗油问题。壳体外部的加强筋结构沿载荷传递方向布置，从轴承座位置延伸至底座安装面，可将齿轮啮合产生的径向载荷直接传递至安装基础，减少箱壁的受力变形量，保证内部齿轮的啮合中心距稳定，避免因壳体变形导致齿轮啮合间隙异常、出现传动噪音或齿面异常磨损。

　　从安装边界与尺寸适配角度看，该壳体的底座安装孔采用对称布局，孔位间距符合中小功率齿轮箱的通用安装尺寸规范，可直接适配多数常规传动工位的安装机架，无需额外做安装位改造。输入、输出轴的轴伸孔中心高与同功率等级的标准减速箱保持一致，可直接匹配标准直径的传动齿轮轴与配套轴承，降低零件采购与替换成本。壳体的整体外形轮廓做了圆弧过渡处理，没有突出的尖锐结构，既方便生产过程中的吊装与转运，也能避免设备安装、维护过程中出现磕碰划伤的问题。内腔的容积设计充分考虑齿轮浸油润滑的需求，可保证下部齿轮在运行过程中能将润滑油带至啮合面，同时预留足够的油液扩容空间，避免油温升高后油液溢出。在三维建模过程中，这类壳体需要重点校验合箱面的平面度公差、轴承安装孔的同轴度与圆柱度公差、安装孔位的位置度公差，同时要做铸造工艺性校验，确保壳体的拔模斜度符合铸造生产要求，壁厚差控制在合理范围内，避免出现铸造缺陷。对于结构设计从业者而言，这类齿轮箱壳体的建模需要兼顾结构刚度、工艺可行性、安装适配性三个核心维度，不能单纯追求外观规整而忽略实际生产与使用中的工程需求，比如轴承安装位的加强筋如果设计不合理，很容易在长期交变载荷下出现裂纹，合箱面的螺栓孔距如果过大，会导致结合面密封压力不足出现渗漏，这些细节都是实际设计过程中需要反复校验的核心点。
