卧式单缸往复式蒸汽机结构设计

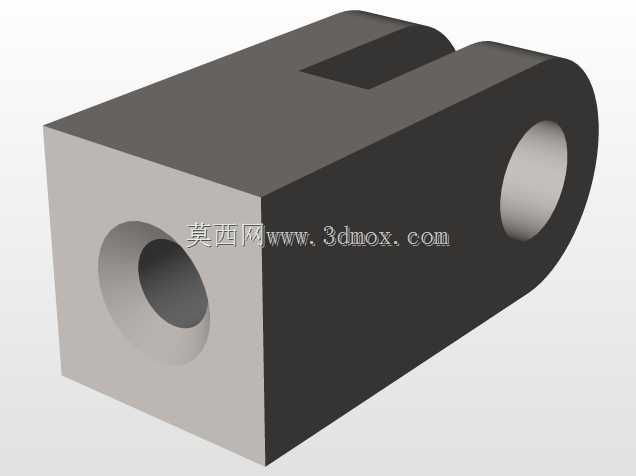

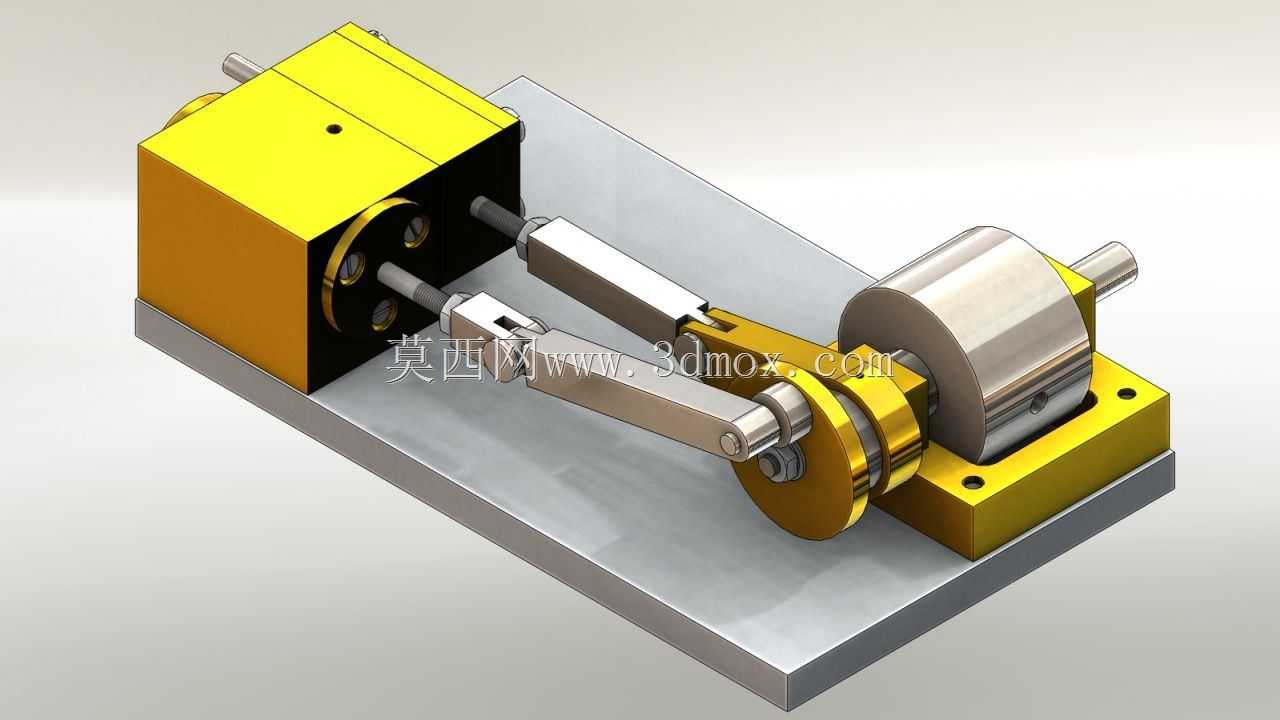

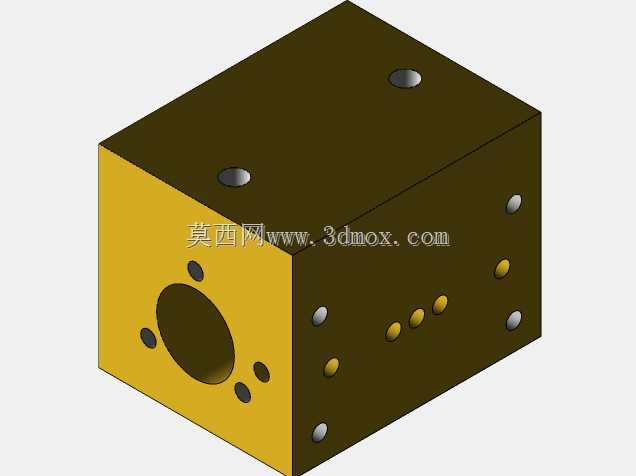

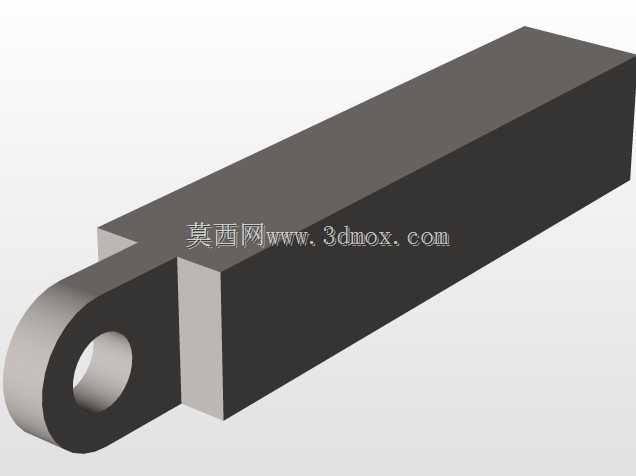

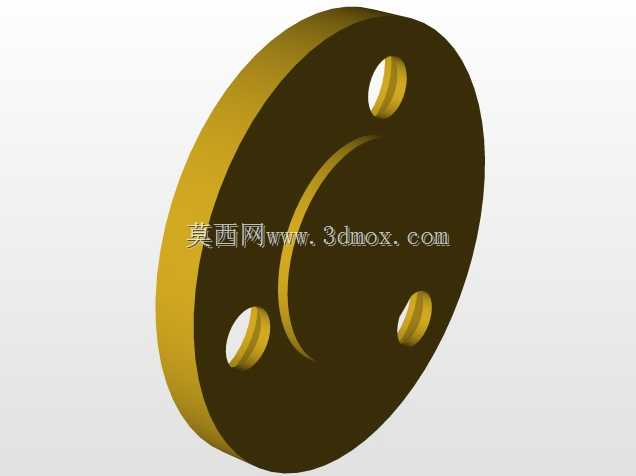

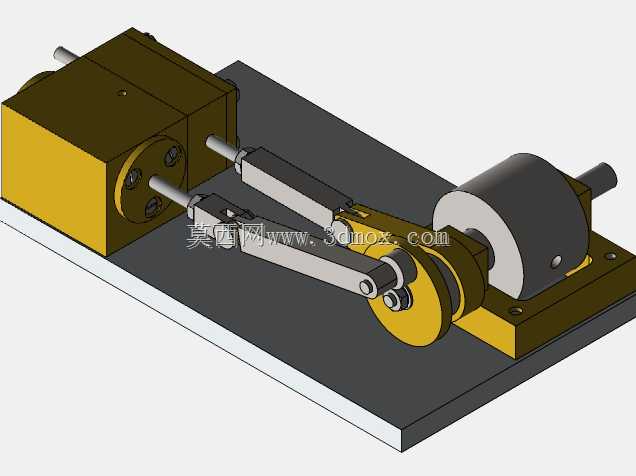

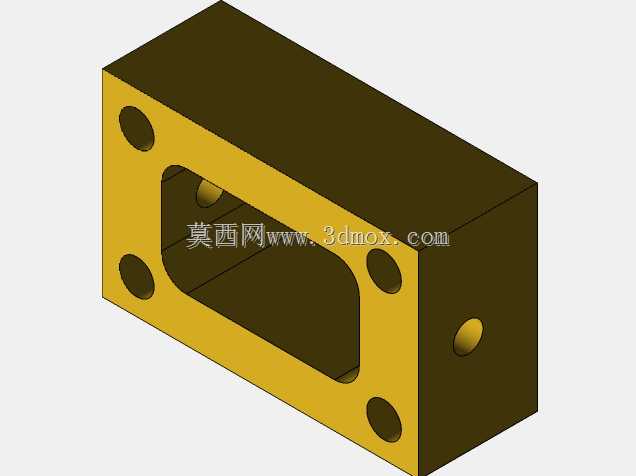

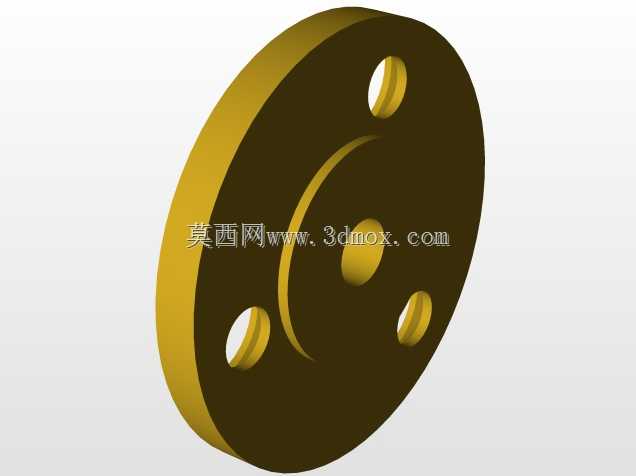

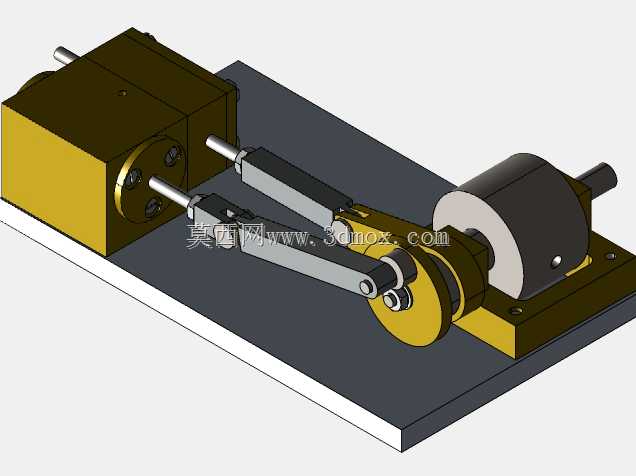

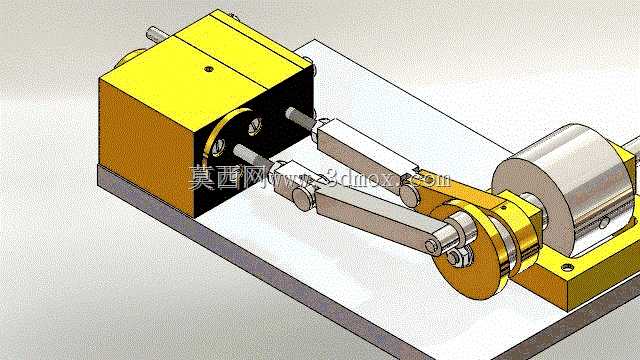

　　这套往复式蒸汽机结构采用卧式布局设计，整体安装在一体化铣削成型的金属安装底板上，所有运动部件的安装基准面均经过平面度校准，可直接固定在实验台架或动力演示装置的基座上，无需额外制作适配安装支架。从结构组成来看，左侧为方形截面的汽缸总成，缸体采用分体式装配结构，前端盖与缸体通过定位销实现同轴度定位，保证活塞往复运动过程中不会出现偏磨卡滞，缸体侧面预留的螺纹孔可用于接入蒸汽管路、安装压力检测接头或者泄压保护部件，满足不同工况下的管路接驳需求。汽缸输出端通过十字头结构连接两组平行布置的传动连杆，十字头的导向面与安装底板上的导向槽配合，将活塞的直线往复运动精准传递至曲轴端，避免连杆在运动过程中出现侧向力导致的磨损加剧。

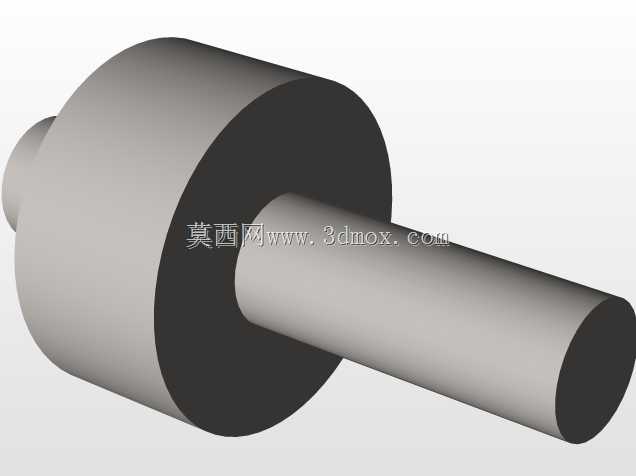

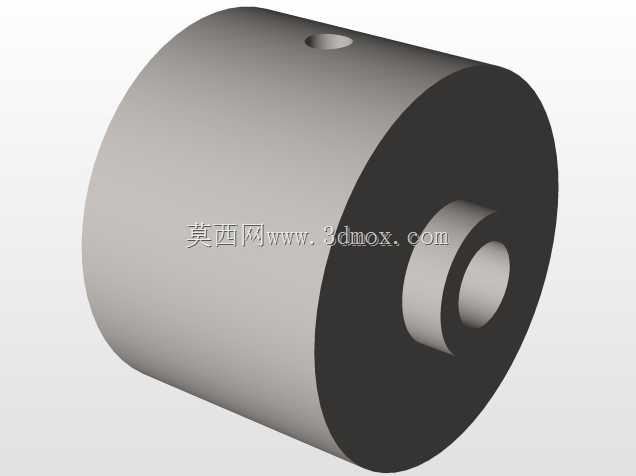

　　右侧的飞轮与曲轴组件采用过盈配合加平键的连接方式，大直径的金属飞轮可储存旋转过程中的转动惯量，有效抵消活塞往复运动的死点冲击，让整个动力输出过程更加平稳，曲轴两端的伸出轴可作为动力输出端，直接连接负载设备或者传动带轮，实现旋转动力的向外输出。在实际应用场景中，这类小型蒸汽机可作为热能动力教学的演示教具，直观展示热能向机械能转换的完整过程，也可作为小型复古动力装置的核心动力单元，驱动小型发电机组、微型水泵或者模型车船的动力系统，在科普展示、复古动力装置改装、实验教学场景中都有对应的使用需求。设计过程中重点考虑了运动部件的干涉校验，所有连杆的摆动角度、曲轴的回转半径、活塞的行程参数都经过运动仿真验证，确保全行程范围内没有部件碰撞的风险，

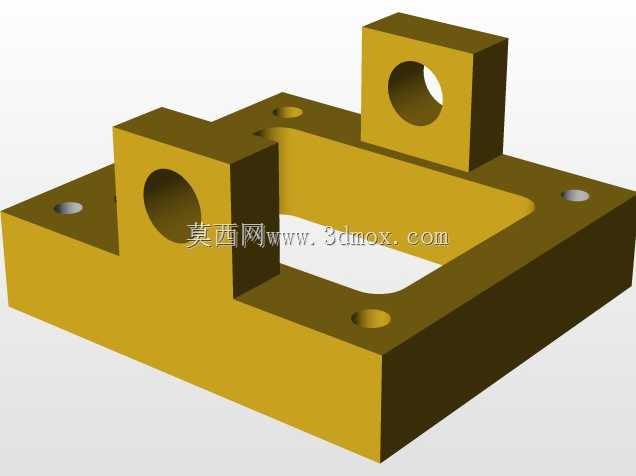

　　同时各摩擦副的位置都预留了润滑注油空间，日常维护时可直接在对应位置加注润滑脂，降低运动部件的磨损速率。安装边界方面，整套装置的所有部件均不超出安装底板的外轮廓，外接管路接口全部布置在缸体侧面，不会与周边安装结构产生空间冲突，曲轴输出端的轴径采用标准尺寸设计，可直接适配市面上常规的联轴器、带轮等传动配件，不需要额外定制非标连接件。汽缸与曲轴座的安装位置都设计了定位止口，装配时可快速实现部件定位，降低装配过程中的调整难度，即使是初次接触这类动力结构的装配人员，也能按照装配关系快速完成整机组装。整套结构的受力路径经过优化，活塞做功产生的推力通过连杆直接传递至曲轴，安装底板主要承担部件的定位支撑作用，不会承受额外的交变载荷，长时间运行也不会出现底板变形导致的同轴度偏差问题。
