双叶603FF航模遥控信号接收器三维建模

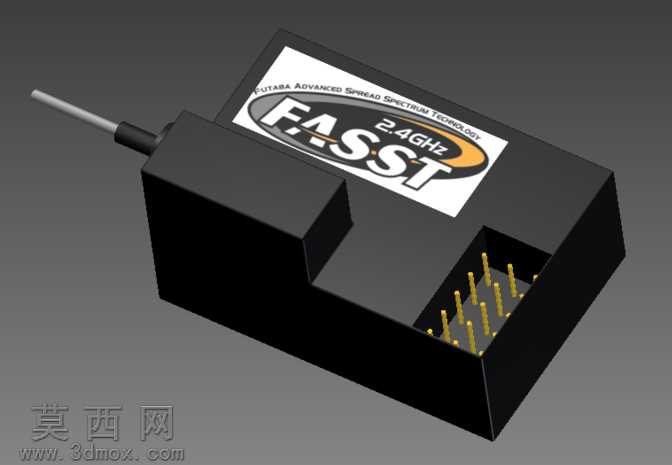

本作品为双叶603FF航模2.4GHz FASST制式信号接收器的三维数字模型，建模过程严格参照实物外观尺寸与结构细节完成，整体采用Autodesk Inventor软件进行全参数化建模，确保各部件尺寸比例与真实产品完全一致。模型主体为黑色哑光塑料外壳结构，建模时首先通过草图绘制勾勒外壳的整体轮廓，区分主壳体与侧边天线凸起的结构分界，采用拉伸、切除等基础特征完成外壳的基础造型，对外壳边缘的微小倒角做了精细化处理，还原注塑外壳的工艺细节，避免生硬直角带来的失真感。外壳表面的品牌标识区域采用贴图与浮雕结合的方式呈现，先在壳体表面绘制标识轮廓的草图，通过分割线命令划分标识区域，分别赋予对应材质：标识底色为白色哑光质感，品牌字样采用深灰与橙黄配色，还原丝印标识的真实视觉效果，同时对标识边缘做轻微的凹凸处理，模拟实物印刷的细微质感。侧边伸出的天线部分分为金属内芯与黑色塑料护套两段结构，金属内芯赋予抛光金属材质，调整反射参数模拟金属天线的亮面质感，塑料护套采用与外壳一致的哑光黑塑料材质，两者衔接处做了贴合处理，还原天线与壳体的装配关系。壳体一侧的信号插针区域为建模重点，首先绘制插针的排布草图，严格对应实物插针的数量与间距，采用拉伸命令生成单根插针后通过阵列完成全部插针的建模，插针赋予镀金金属材质，调整高光与反射参数还原接插件插针的金属光泽，插针所在的内凹槽位通过壳体切除特征生成，槽位内壁做细微的粗糙质感处理，模拟注塑内壁的哑光效果。渲染阶段采用工作室均匀布光，主光源从斜上方照射突出壳体的立体轮廓，辅助光源补光弱化暗部死黑，调整环境光参数让金属插针与天线的反射效果自然真实，整体材质区分清晰：黑色塑料外壳的低反光哑光质感、金属部件的高反光金属质感、标识区域的印刷质感都得到准确呈现。建模过程中充分考虑接收器的实际装配结构，各部件的拼接关系符合真实产品的生产逻辑，没有出现结构穿模、比例失调的问题，整体模型细节完整，既还原了产品的外观特征，也体现了电子接插件类产品的结构特点，可用于航模相关的装配演示、产品展示、结构参考等场景。
