诺基亚Lumia820手机保护壳体结构设计

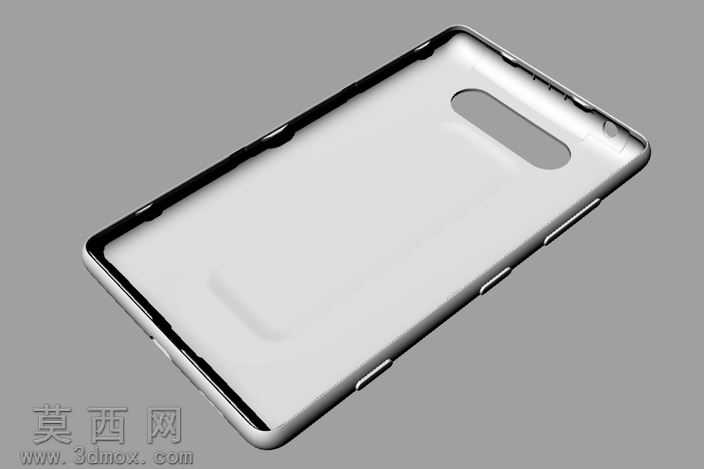

本作品为诺基亚Lumia820手机配套的保护壳体三维设计，建模过程围绕原机机身的精准适配展开，首先通过对原机机身外轮廓、侧边按键位置、背部摄像头开孔区域、机身弧度的精准测绘提取基础参数，在三维建模环境中先构建贴合机身的内曲面基准，确保壳体安装后与机身完全贴合无松动。建模阶段采用曲面加厚与实体切除结合的方式构建主体结构，壳体侧边预留了与原机音量键、电源键、快门键对应的避让缺口，同时在缺口边缘做了0.2mm的圆角过渡处理，避免安装使用过程中刮蹭按键或机身漆面。背部的摄像头与闪光灯开孔区域，严格匹配原机模组的凸起高度与轮廓尺寸，开孔边缘做了斜角收边处理，既保证镜头区域完全露出不遮挡拍摄视野，也能避免开孔边缘积灰。壳体的边角位置做了加厚缓冲结构设计，对应手机跌落时的高频受力点位，提升壳体的抗冲击防护性能，侧边的握持区域做了微弧面处理，贴合手掌握持时的自然弧度，提升手持使用的贴合感。材质渲染阶段模拟了常见的硬质PC保护壳材质效果，边缘做了高光抛光质感处理，主体表面呈现细腻的哑光磨砂质感，既还原了量产保护壳的真实视觉效果，也通过材质区分清晰展现了壳体的结构层次。设计过程中充分考虑了壳体的拆装便利性，在壳体的上下边角位置预留了微小的抠手位结构，无需借助工具即可轻松完成壳体的安装与拆卸，同时不会因为抠手位的存在导致壳体与机身之间出现过大缝隙。整体结构壁厚控制在1.2mm，在保证结构强度的前提下尽可能控制壳体整体厚度，避免安装后手机整体厚度增加过多影响握持手感，所有的结构转角位置都做了不小于0.15mm的圆角处理，避免注塑生产过程中出现应力集中导致的壳体开裂问题，也能提升日常使用时的触感，避免尖锐边角划手。
