V型管千斤顶三脚支撑支架设计

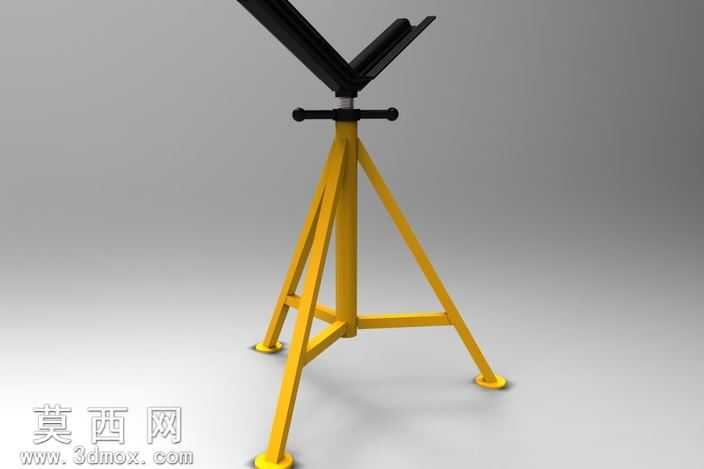

本作品为适配管道顶升、支撑作业的V型管千斤顶三脚支架，整体采用三维参数化建模完成，从结构逻辑出发完成各部件的尺寸匹配与装配约束搭建。建模过程中首先完成三脚支撑底座的结构设计：三根支腿采用等角度120°分布的布局，单根支腿采用上窄下宽的渐变截面设计，既保证支腿自身的结构强度，又能扩大底部支撑跨度，提升支架整体放置的稳定性，每根支腿底端设计有圆形防滑脚垫，增大与地面的接触摩擦力，避免承重作业时出现滑移偏移；三根支腿中部设置三角形连接横梁，通过横梁将三根支腿连为整体，强化底座的抗形变能力，避免承重时支腿向外撑开变形。底座上方设置升降调节杆结构，杆身设计有调节螺纹，搭配顶部的T型旋转调节手柄，可通过转动手柄实现支撑高度的连续微调，适配不同作业场景的高度需求。顶部承载部位采用V型开口结构，V型夹角经过角度测算，能够稳定承托管状工件，避免圆管类物件在支撑过程中发生滚动移位，V型接触面做了加宽处理，增大与管件的接触面积，降低局部压强，防止工件表面被压损。渲染阶段对不同部件做了差异化材质赋予：三脚支腿、调节杆等金属结构件采用亮黄色工业烤漆材质，还原工程设备常用的警示配色，材质表面设置细微的颗粒质感，模拟真实漆面的哑光金属效果；顶部V型承载块、调节手柄采用黑色硬质工程塑料与黑色金属材质，与黄色支腿形成清晰的视觉区分，脚垫采用深灰色橡胶材质，还原橡胶的哑光防滑质感；场景搭建采用简洁的浅灰色渐变背景，搭配柔和的三点布光，主光源从侧上方打亮支架主体，勾勒出支腿的轮廓线条与结构层次，辅助光补充暗部细节，避免结构连接处出现死黑区域，最终渲染效果清晰展现支架的整体结构与各部件的装配关系，直观呈现产品的实际形态。设计过程中充分考虑了支架的承重稳定性与使用便捷性，所有活动部件均设置了合理的装配间隙，保证调节操作顺畅无卡顿，各焊接、连接部位的结构均做了加强处理，满足管道作业场景下的承重支撑需求。
