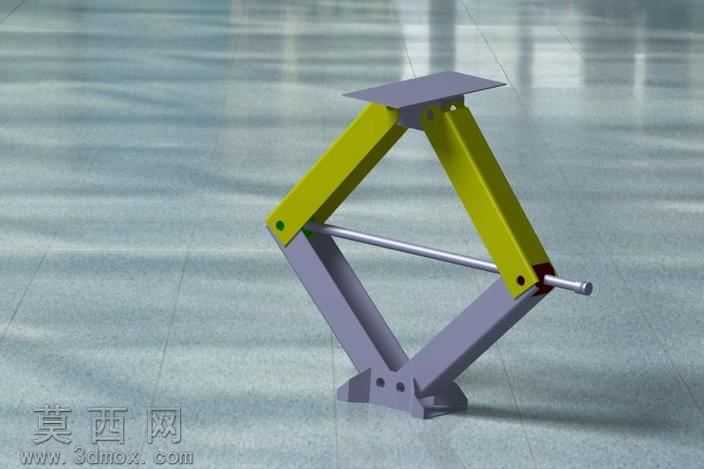

剪式车载顶升支撑工具三维结构模型

本模型为剪式结构车载顶升支撑工具，整体采用三维参数化建模方式完成全零件构建与装配校验，建模过程中严格遵循机械加工的尺寸公差逻辑，对每一处铰接孔位、杆件壁厚、支撑面弧度都做了精准的尺寸约束，确保各活动部件在装配后无干涉、可实现完整的行程运动模拟。模型材质分配贴合实物生产工艺，上下两组交叉臂杆件分别赋予哑光黄、哑光灰的金属喷涂材质，还原了实物表面的防锈漆质感，顶部承托平台赋予磨砂金属材质模拟钢制承托面的防滑纹理，中间传动丝杆赋予亮面镀铬金属材质，还原传动杆件的光滑金属表面特性，底部支撑脚做了细微的防滑纹理材质处理，提升渲染效果的真实感。结构设计上采用经典的菱形剪式铰接布局，两组对称的交叉臂通过中部铰接轴连接，一端与顶部承托平台铰接、另一端与底部支撑底座铰接，中间贯穿的梯形丝杆通过转动带动两组臂架的夹角变化，实现整体高度的升降调节，这种结构具备承重稳定性强、升降行程可控、收纳后体积小巧的特点，完全适配车载应急场景的使用需求。建模过程中对铰接位置的轴孔配合做了间隙预留设计，模拟真实装配中的转动间隙，避免运动模拟时出现卡顿穿模问题，丝杆部分做了标准梯形螺纹的特征建模，还原真实传动部件的啮合结构，顶部承托面的边缘做了小幅度的上翘折边设计，提升顶升作业时的防滑限位能力，底部支撑脚的开孔位也做了细节还原，对应实物的安装固定结构。渲染阶段采用室内柔光环境，搭配地面的弱反射效果，清晰展现模型各部件的结构层次与材质质感，通过不同角度的视图可完整观察剪式结构的铰接关系、丝杆传动的布局逻辑，以及整体收拢与顶升状态的形态差异，模型完整还原了该类顶升工具的机械结构特征，可用于机械结构教学、车载工具设计参考、装配工艺演示等场景。
