牵引式四轮拖车底盘车架结构设计

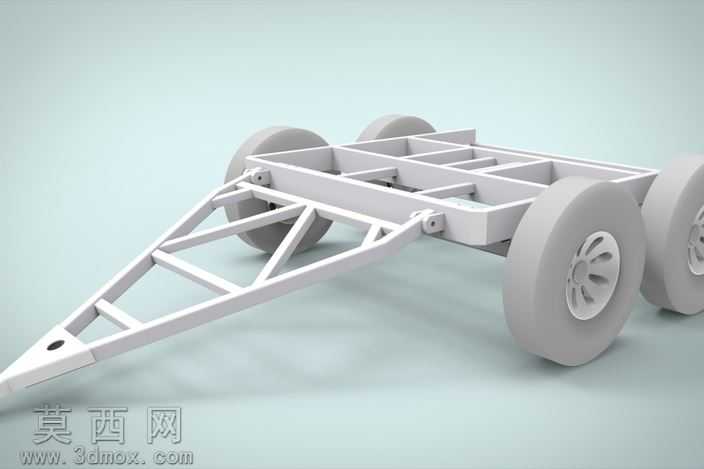

本作品为牵引式四轮拖车的底盘车架三维模型，建模过程中首先基于拖挂运载的功能需求确定整体尺寸比例，采用框架式承载结构作为核心设计思路，优先保证车架的结构强度与载荷分布合理性。建模阶段先绘制二维轮廓草图，明确牵引架的三角受力结构、主车架的纵横梁排布逻辑，通过拉伸、切除等基础特征搭建主体框架，针对横梁与纵梁的连接位置做了加强过渡处理，避免应力集中问题。车架主体采用矩形截面型材的结构设计，纵横梁交错形成网格状承载面，能够均匀分散上部装载货物的重量，前端三角牵引架采用斜向支撑结构，将牵引点的拉力顺畅传递至整个车架主体，牵引端预留标准牵引连接孔位，可适配常规牵引挂钩结构。车轮安装位设置在车架两侧靠后位置，匹配对应轮轴安装座的结构，保证行驶过程中的稳定性，轮拱位置预留足够的轮胎转动与跳动空间，避免干涉。材质渲染阶段，车架主体采用哑光浅灰色金属材质模拟钢制型材的质感，表面做均匀的磨砂处理，还原工业金属构件的真实视觉效果，轮胎部分采用深灰色橡胶材质，搭配带细节纹理的轮毂造型，区分不同部件的材质属性，渲染时采用柔和的均匀布光，清晰展现车架的结构层次与连接细节，无过度夸张的光影效果，便于直观观察整体结构。整个模型严格按照实际拖车底盘的制造逻辑搭建，所有连接部位的结构都符合机械加工与焊接装配的工艺要求，没有出现违背生产逻辑的悬空结构或不合理连接，可作为拖挂类运载设备设计的参考模型，也可用于相关结构教学演示使用，清晰展现了小型牵引拖车底盘的核心受力结构与布局逻辑。
