工业用蜂鸣警报喇叭三维结构设计

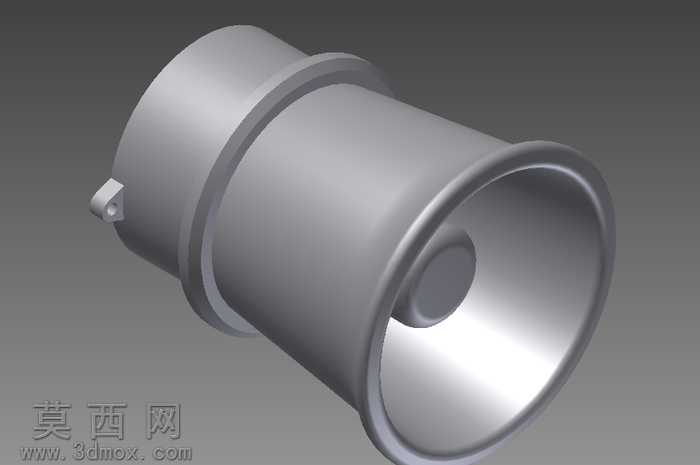

本作品为工业警示用蜂鸣警报喇叭的三维参数化模型，建模过程遵循工业电声器件的结构设计逻辑，采用Autodesk Inventor完成全参数化特征构建，整体模型比例协调，结构还原度高。建模阶段首先通过旋转凸台特征构建喇叭的主体筒体与扩音锥腔结构，筒体部分设计为等壁厚圆柱形态，用于容纳内部蜂鸣发声组件与电路模块，扩音锥腔采用渐变曲面设计，从筒体端部向外平滑扩张形成号筒形态，曲面过渡处做圆角处理避免应力集中，同时优化声波传导的扩散角度。在筒体外侧设计有环形加强凸缘，既可以提升筒体的结构刚性，避免安装受力后发生形变，也可作为安装定位的基准结构，在筒体侧部设计有带安装孔的固定支耳，支耳与筒体采用一体化建模，安装孔位置预留标准紧固件的装配间隙，可直接适配常规的工业安装场景。模型的材质渲染阶段，主体外壳采用哑光工程塑料材质，调整材质的粗糙度与反射参数还原工业ABS塑料的真实质感，扩音锥腔的内壁做轻微抛光质感处理，模拟实际产品中用于提升声传导效率的内壁光滑工艺，固定支耳部分的材质与主体保持一致，边缘做细微的倒角处理还原注塑件的工艺特征。设计过程中充分考虑产品的实际装配逻辑，筒体尾部预留发声模块的安装定位面，扩音口中心位置设计有中心定位凸台，用于固定内部发声振膜的中心位置，保证发声组件的同轴度，避免工作时出现振膜偏位导致的音质异常、音量不足等问题。整体模型的所有特征均保留完整参数，可根据实际使用需求调整筒体长度、扩音锥的开口角度、安装支耳的位置与尺寸，适配不同电压等级、不同分贝要求的工业警报场景，可直接用于产品结构验证、安装干涉检查、产品展示渲染等多个环节，模型结构无破面、无冗余特征，几何拓扑关系清晰，可直接导出为通用三维格式用于后续的工程图生成、仿真分析等工作。
