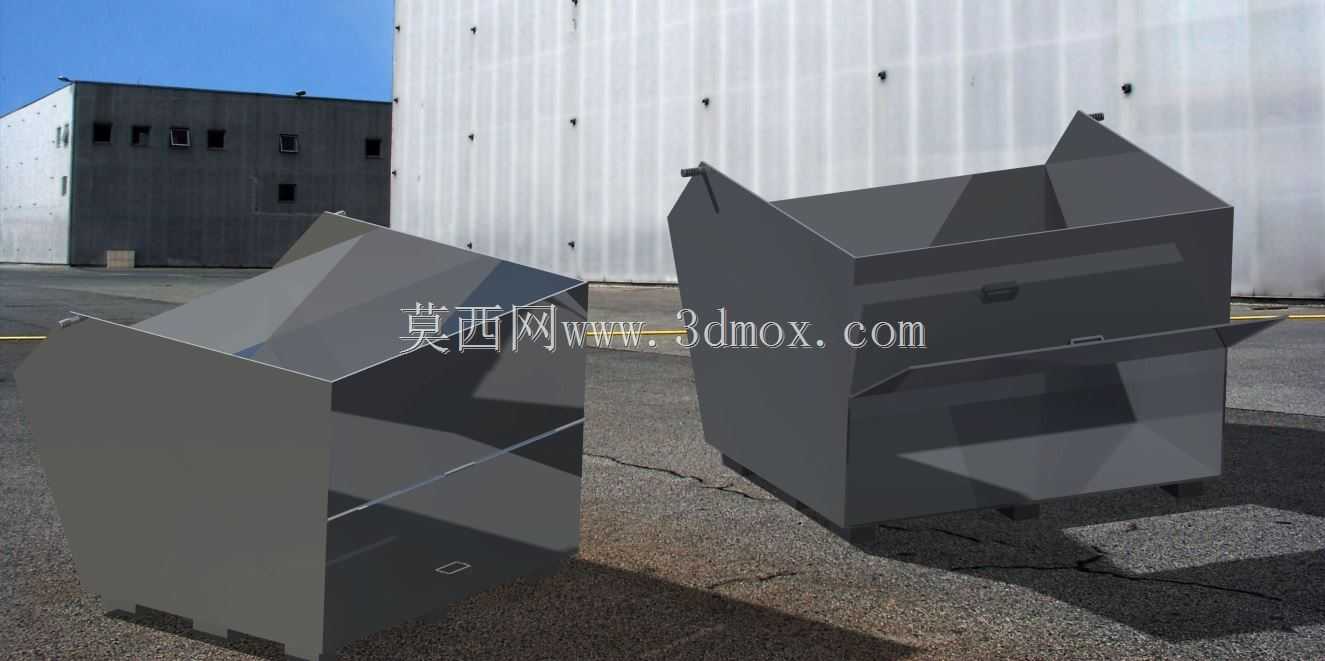

工业车间废料周转自卸料装载箱结构

　　在机械加工、焊装车间、零部件冲压工段的日常生产流转中，这类斜口式装载箱是工位旁最常见的物料周转载体，多数时候用来承接机床排屑器输出的金属切屑、焊装工位的焊渣废料、冲压线产生的边角料，也可用来暂存待转运的小型毛坯件、标准件，适配车间内叉车、液压托盘车的常规转运作业，无需额外辅助吊具即可完成全流程的物料转移。从结构设计逻辑来看，箱体采用上宽下窄的斜壁收口形式，前侧开口做了下沉式斜切处理，一方面是在倾倒物料时，箱内的切屑、块状废料可以顺着斜壁自然滑出，不会在箱体内角形成积料死角，另一方面斜壁结构在同等容积下，能降低箱体整体重心，叉车转运急停时不容易出现物料倾洒的问题。箱体的底部预留了标准的叉车叉齿进入空间，

　　叉齿通道的高度适配国内绝大多数3吨及以下内燃叉车、电动托盘车的叉齿厚度，通道两侧做了加厚的折弯边，避免长期叉举作业中叉齿碰撞导致箱体底部变形。箱体后侧顶部设计了一体式的挂接卡扣结构，当需要倾倒物料时，叉车可以通过叉齿顶起箱体前部，将后侧卡扣挂在废料收集斗的边沿上，继续抬升叉齿即可让箱体绕挂接点翻转，实现自动卸料，全程不需要人工手动开箱、拨料，能大幅降低车间保洁、物料周转人员的劳动强度。从外形安装边界来看，这类装载箱的外部尺寸适配标准1200*1000mm工业托盘的摆放要求，空箱状态下可以互相堆叠存放，堆叠时上层箱体的底部加强筋刚好卡入下层箱体的上口边沿，不会出现滑移倾倒，满料状态下可以并排摆放在车间划定的物料暂存区，

　　单箱满载承重通常在500-800kg区间，足够承接单台加工中心一个班次产生的钢质切屑重量。箱体的板材选用上，主体采用低碳钢钢板折弯焊接成型，所有焊缝都做了连续满焊处理，避免盛装细小切屑、切削液混合物料时出现滴漏问题，箱体外部做了喷塑防锈处理，能适应车间内切削液、润滑油飞溅的腐蚀环境，长期使用不会出现大面积锈蚀剥落的问题。箱体前侧的斜口边沿做了内卷边处理，避免人工清理边角余料时被钢板锐边划伤，箱体两侧预留了辅助吊装孔，在没有叉车的作业场景下，也可以通过行车配合吊具完成箱体的转移。在实际工位布局中，这类装载箱通常直接摆放在机床排屑口的正下方，排屑器输出的切屑直接落入箱内，不需要额外的转接导槽，当箱内物料装载到额定容量的80%时，

　　即可由转运人员叉走更换空箱，避免物料溢出污染车间地面。和传统的直边方形周转箱相比，这种带自卸料结构的斜口装载箱，倾倒废料的作业效率能提升60%以上，且不需要人工进入箱体内部清理积料，能有效避免切屑划伤人员的安全隐患。在建模过程中，这类结构需要重点关注板材折弯的止裂槽设计、焊接位置的工艺避让，以及叉齿通道的净空尺寸校验，避免出现实际生产中叉齿无法顺利进入、堆叠时干涉的问题，同时箱体的翻转挂接点位置需要经过重心验算，保证翻转卸料过程中箱体不会从挂接位置滑脱，整个卸料动作的重心变化始终处于安全区间。
