带斜向导料滑道的快锁式工业废料收集箱

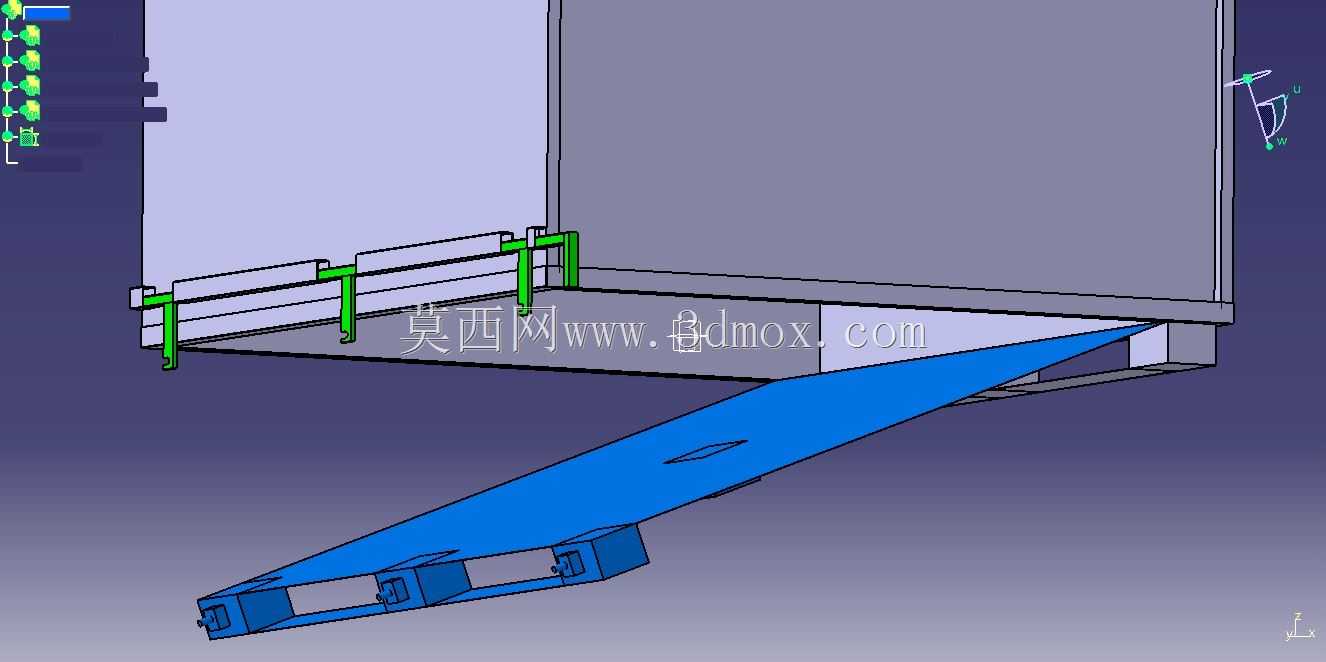

　　在冲压生产线、机加工车间的工位布局中，废料收集装置是衔接加工工位与废料转运环节的关键辅具，这款带斜向导料滑道的快锁式废料收集箱，主要适配机床落料口、冲压工位排料口的废料承接需求，解决常规敞口箱接料时废料飞溅、箱体与工位对接拆卸繁琐的实际问题。从结构设计逻辑来看，箱体主体采用薄壁围板拼焊结构，兼顾整体刚性与自重控制，避免满料状态下箱体变形导致的抽拉卡滞；前端延伸的斜向导料滑道采用变截面设计，靠近箱体端宽度与箱体内腔开口宽度一致，向接料端逐步收窄，滑道底面设置有两道冲压成型的加强筋，既提升滑道的抗冲击能力，避免长条状金属废料砸落导致滑道变形，也能引导废料沿滑道斜面顺畅滑入箱体内腔，不会在滑道处堆积卡料。

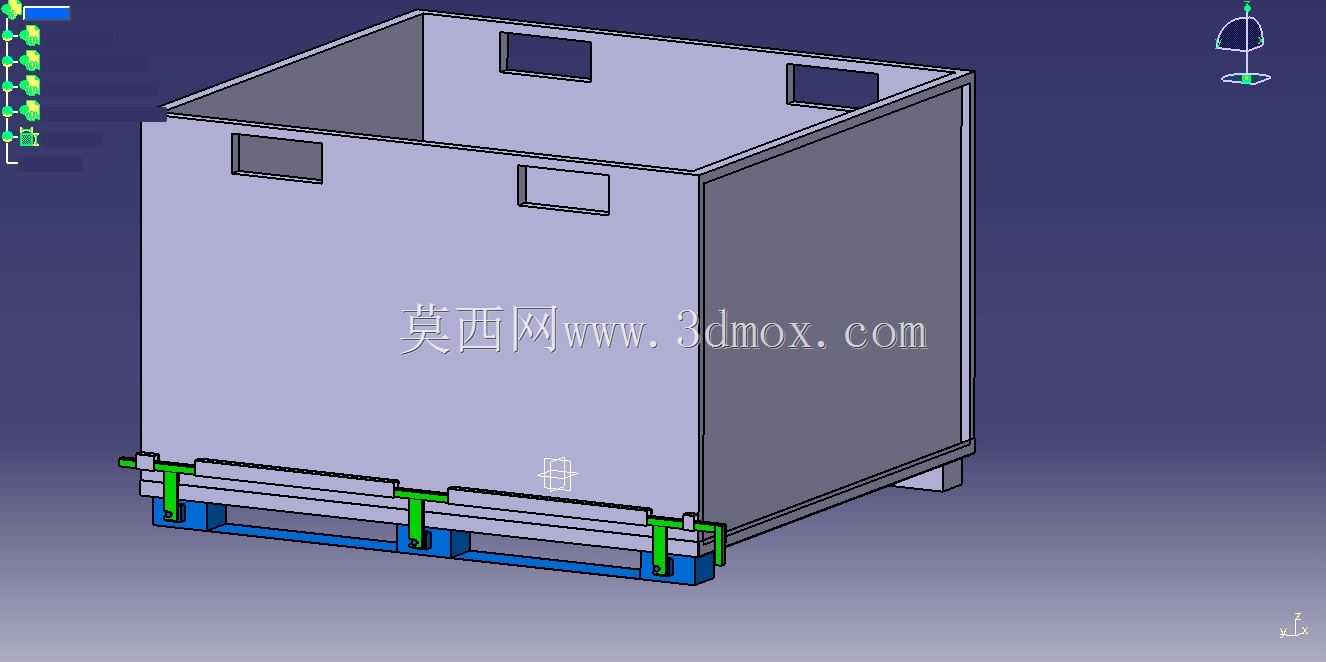

　　箱体与工位机架的连接采用侧置快锁结构，也就是图中展示的绿色卡扣组件，锁止件采用L型折弯结构，一端通过销轴固定在箱体侧围的安装座上，锁止时卡扣卡入机架侧方的定位销柱，扳动卡扣手柄即可完成锁止，解锁时仅需向上扳动手柄就能脱离定位，整个拆装过程无需额外工具，单名操作人员即可在数秒内完成箱体的拆卸与安装，适配车间定期清倒废料的作业节奏，相比传统螺栓固定的接料箱，能大幅减少清料的辅助作业时间。从安装边界尺寸来看，箱体整体宽度适配常规中小型冲压机床、数控车床的排料口宽度，安装时箱体顶面与工位排料口的下沿预留10-15mm的间隙，避免设备运行振动导致箱体与排料口发生磕碰；斜向导料滑道的上沿与排料口的水平距离控制在50mm以内，

　　滑道倾斜角度设置为32度，这个角度既可以保证金属切屑、边角废料依靠自重顺利下滑，也不会因为角度过陡导致废料滑落速度过快冲出箱体，同时滑道的伸出长度控制在300mm，不会过多占用工位前方的操作空间，不影响操作人员正常的上下料作业。箱体底部设置有两个定位卡槽，与工位下方的支撑导轨配合，安装时将箱体沿导轨推入到位后，侧方的快锁卡扣刚好与机架定位柱对齐，无需反复调整位置，定位卡槽与导轨的配合间隙控制在2mm，既保证抽拉顺畅，也避免箱体在设备运行时出现窜动。在实际应用场景中，这款废料箱除了承接机加工、冲压产生的金属废料外，也可适配装配工位的边角料、包装废弃物收集，导料滑道的结构可以避免废料从箱体与工位的间隙掉落至地面，

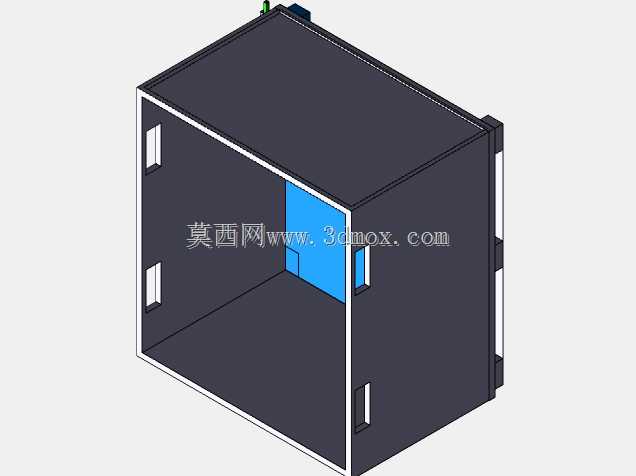

　　减少车间地面清理的工作量；快锁结构经过反复开合验证，锁止后无松脱风险，即使满料状态下抽拉箱体，锁止件也不会因为受力出现变形或脱开，箱体内腔的边角采用圆弧过渡设计，避免细小切屑卡在边角处难以清理，倾倒废料时不会有残留余料堆积。设计过程中针对不同材质的废料滑落特性做了结构优化，针对长条状冲压废料，滑道两侧设置有向上翻起的挡边，高度为40mm，防止长条废料从滑道侧方滑落；针对细碎的金属切屑，滑道与箱体的衔接处采用满焊打磨处理，不存在缝隙，避免切屑从衔接缝隙漏出。箱体的侧壁设置有内凹的拉手位，搬运时无需额外加装外凸拉手，减少箱体整体的外廓尺寸，在工位下方狭窄的安装空间内也能顺利布置，不会与周边的管线、设备部件发生干涉。
