组合式法兰连接手轮闸阀三维设计作品

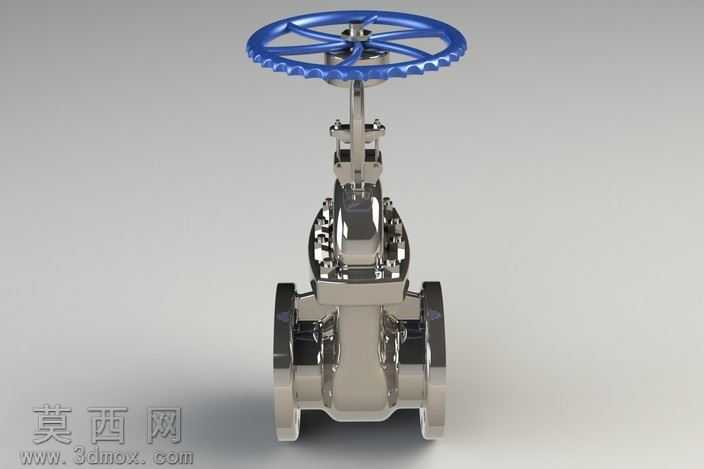

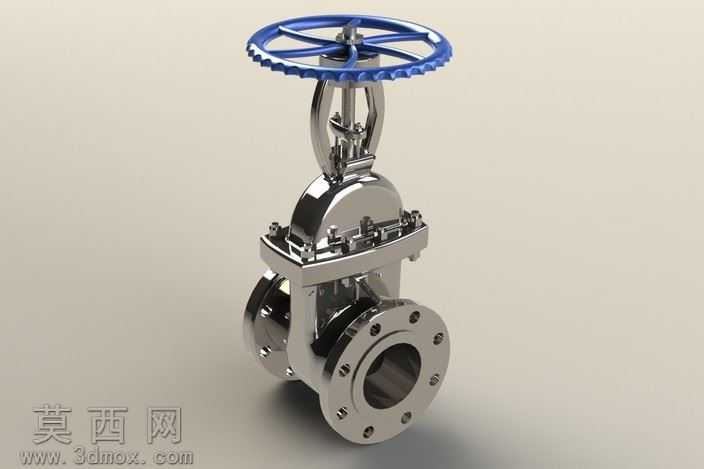

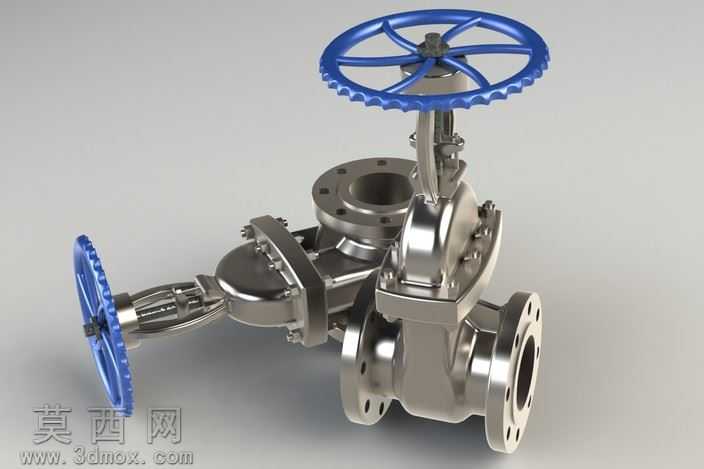

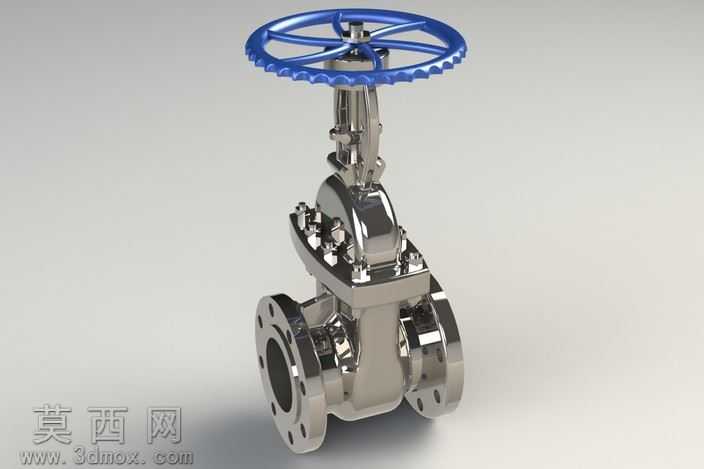

本作品为组合式法兰连接手轮闸阀的三维设计成果，建模阶段严格遵循工业闸阀的通用设计规范，先完成整体结构的比例拆解，将阀件拆分为阀体、阀盖、闸板、阀杆、手轮、法兰连接端、密封组件等多个独立子部件，逐个完成特征建模后再进行整体装配约束，确保各部件的配合间隙、装配逻辑完全符合实际工业阀门的生产装配要求。建模过程中对阀体的流道结构做了精准还原，法兰端的螺栓孔位、密封面凸台尺寸均参照通用法兰标准设定，手轮部分还原了轮缘的防滑齿结构、轮辐的加强筋造型，阀杆部位的梯形传动螺纹做了简化特征处理，既保证视觉辨识度又控制整体模型的面数合理性。材质与渲染阶段，为阀体、阀盖等金属承压部件赋予了抛光不锈钢材质，调整材质的反射粗糙度参数还原金属件的细腻哑光金属质感，手轮部分赋予蓝色工程塑料材质，通过调整材质的漫反射颜色、高光参数区分金属与非金属部件的视觉差异，渲染时采用柔和的工作室布光方案，主光源从侧上方投射打出部件的结构阴影，辅助光源补全暗部细节，避免金属部件出现过曝的死白区域，最终渲染图清晰展现阀件的整体结构、部件衔接关系与材质质感。设计思路上，该作品为入门级工业阀件设计练习，重点还原法兰闸阀的典型结构特征，将两个不同通径、不同操作方向的闸阀做集成式组合布局，既保留单个闸阀的独立截断功能，又通过共用阀体段实现紧凑的管路布局效果，设计过程中重点验证了手轮操作空间的合理性，确保两个手轮在操作时不会出现空间干涉，各连接法兰的端面垂直度、阀杆与闸板的同轴度均在建模阶段做了装配校验，模型整体可用于阀门结构认知、教学演示、管路布局方案参考等场景，完整呈现了工业闸阀从结构拆解、零件建模、装配约束到材质渲染的全流程设计过程。
