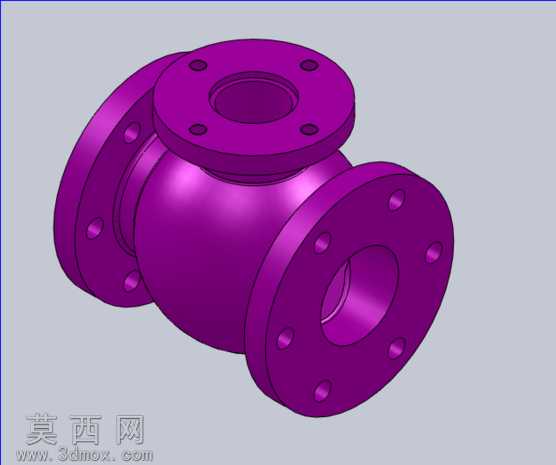

三通法兰连接式球阀三维结构设计

本作品为三通法兰式球阀的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械设计的严谨性与工业生产的实际尺寸规范。建模初期先梳理球阀的功能逻辑与结构组成，明确该三通球阀可实现管路流体的换向、分流与合流控制，三个连接端均采用法兰连接结构，适配工业管路中带法兰的管道安装场景。建模阶段从核心的球形阀芯开始构建，严格匹配球体的通孔直径、球面弧度参数，保证阀芯转动时的通流面积与密封贴合度；随后构建阀体主体，阀体采用球形中腔结构，能够均匀承受管路内部的流体压力，三个法兰端与阀体中腔做一体化平滑过渡设计，避免流体在腔体内形成紊流与应力集中区域。法兰盘部分严格遵循法兰连接的标准尺寸规范，均匀布置螺栓安装孔，孔位的分度圆直径、孔径、法兰盘厚度均匹配对应压力等级的法兰标准，保证实际安装时的互换性与连接密封性。建模过程中对各零部件做了精准的装配约束，阀芯与阀体密封面的配合间隙、阀杆安装位的同轴度均做了参数化控制，后续可根据不同的通径、压力等级需求快速调整参数生成对应规格的模型。材质渲染阶段，为阀体、法兰、阀芯分别赋予了对应的工业材质属性，阀体与法兰采用铸钢材质的视觉表现，还原铸件表面的细腻质感，阀芯表面做了抛光金属材质处理，体现密封面的高精度加工效果，整体渲染效果清晰展现各部件的结构边界与装配关系。整个设计过程充分考虑了阀门的实际工况需求，三通结构可替代多个两通阀门的组合管路布置，有效缩减管路安装空间、降低管路泄漏点，法兰连接的形式也便于阀门在管路上的安装、拆卸与后期维护，模型的结构细节完整还原了工业三通球阀的真实构造，可用于产品设计验证、管路布局模拟、教学演示等多种场景。
