打包驱动轴多层支撑机架结构设计

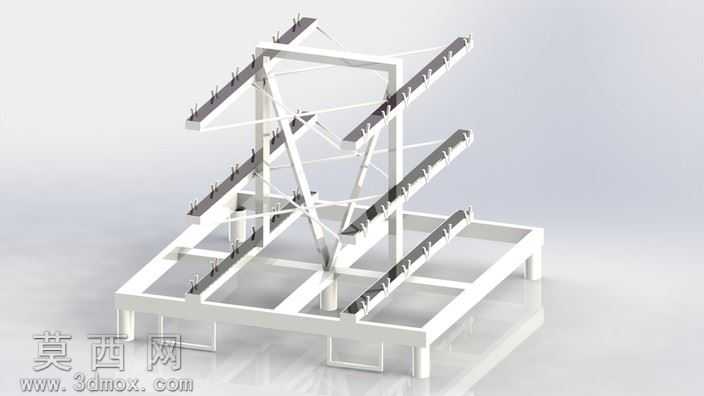

本作品为打包驱动轴配套的支撑机架三维建模成果，建模阶段采用自底向上的设计逻辑，首先完成底部矩形承载底座的轮廓搭建，底座采用等截面方管型材拼接，通过共线、重合等几何约束保证各边的垂直度与平面度，预留的支脚结构用于后续与安装地面的固定连接，避免架体运行时出现晃动偏移。主体支撑结构以中心竖向立柱为核心受力构件，搭配多组斜向加强撑杆，通过三角形稳定结构分散上层架体的承载负荷，斜撑与主框架的连接节点处做了圆角过渡处理，减少应力集中带来的结构失效风险。多层横向承载臂采用对称式布局，沿中心立柱两侧分层排布，每层承载臂的安装面预留了驱动轴组件的安装定位孔位，孔位同轴度经过严格约束校验，保证后续驱动轴安装后运转顺畅无卡滞。材质配置阶段，主体框架统一赋予哑光白色金属结构钢材质，调整材质的粗糙度、反射率参数模拟真实工业型材的表面质感，承载臂上的安装固定位赋予深灰色硬质金属材质，区分不同功能区域的构件属性。渲染阶段采用柔和的影棚环境光搭配主辅双光源布置，主光源从斜上方投射照亮架体整体轮廓，辅光源从侧方补光弱化结构阴影的死黑区域，开启环境光遮蔽效果强化结构连接处的层次感，清晰展现各构件的装配关系与空间布局。设计过程中充分考虑架体的承载稳定性与装配便捷性，所有型材拼接处均采用标准焊接连接的模拟结构，无需额外定制异形构件，降低实际生产的加工难度，各层承载臂的间距经过反复调整，既保证驱动轴组件有充足的安装维护空间，也避免间距过大造成架体整体高度冗余，节省安装空间的同时提升结构紧凑性，整体结构受力路径清晰，从上层承载臂传递的负荷通过斜撑分散至竖向立柱，再传导至底部底座均匀释放到安装基面，可满足打包驱动轴长期运转的支撑需求。
