可调节多足支撑机械三脚架结构设计

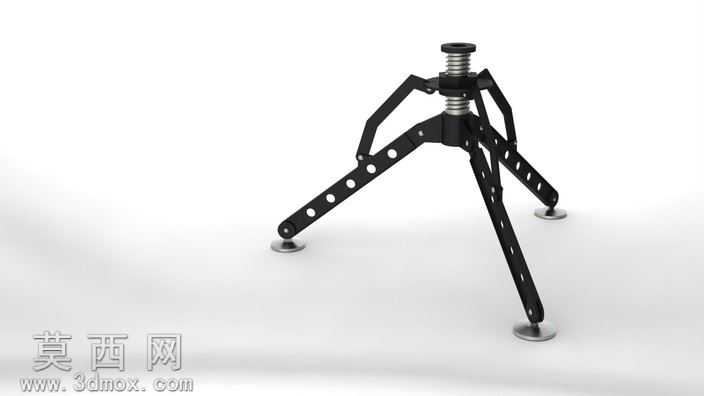

本作品为可调节式机械支撑三脚架，采用SolidWorks2010完成全参数化三维建模，整体建模过程遵循机械设计的装配逻辑，从核心升降调节组件到各支腿零件均采用自下而上的建模方式完成，确保各部件间的装配公差匹配合理。模型核心为顶部带螺纹的升降调节柱，柱身配套梯形调节螺纹与锁紧螺母结构，可实现支撑高度的连续微调，螺纹建模严格遵循标准牙型参数，啮合面无干涉错位问题。周向均匀分布的四条支撑支腿采用镂空减重设计，支腿杆身开设等距排列的圆形减重孔，在保证结构刚性的前提下有效降低整体自重，支腿与中心基座间采用铰接连接结构，可根据支撑面的实际工况自由调整张开角度，适配不同平整度、不同跨度的支撑场景。支腿末端配置圆形防滑支撑脚垫，脚垫与支腿采用球铰连接，可自动贴合支撑面角度，保证支撑接触面积充足，避免出现局部应力集中或支撑打滑的问题。材质配置方面，主体支腿与基座部件采用哑光黑色硬质金属材质，模拟阳极氧化铝合金的表面质感，调节螺纹与脚垫部分采用亮面金属材质区分功能区域，渲染阶段采用柔和的影棚布光，清晰展现各部件的结构轮廓与装配关系，阴影过渡自然，能够直观呈现产品的实际外观效果。设计过程中重点考量了结构的稳定性与调节便捷性，四足支撑布局相比传统三足结构拥有更大的支撑容错率，中心升降结构与支腿角度调节相互配合，可覆盖较宽的高度调节范围，铰接部位均预留了合理的装配间隙，保证调节动作顺畅无卡滞，整体结构无冗余设计，所有零部件均可对应实际机加工工艺，具备较强的落地可行性，可作为小型设备支撑台、摄影辅助支架、检测工装支撑座等场景的结构参考。
