钟形传动曲柄结构设计方案

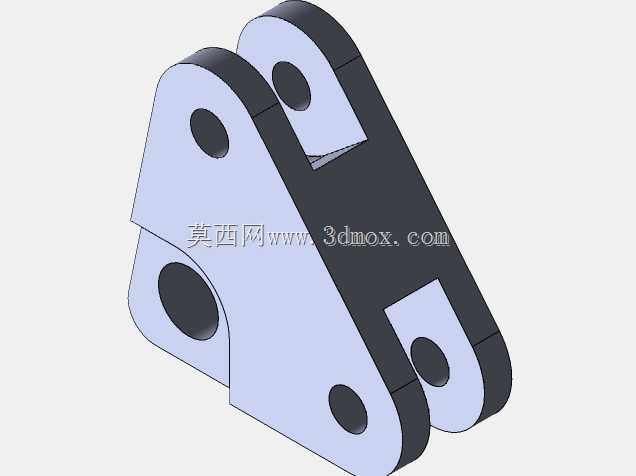

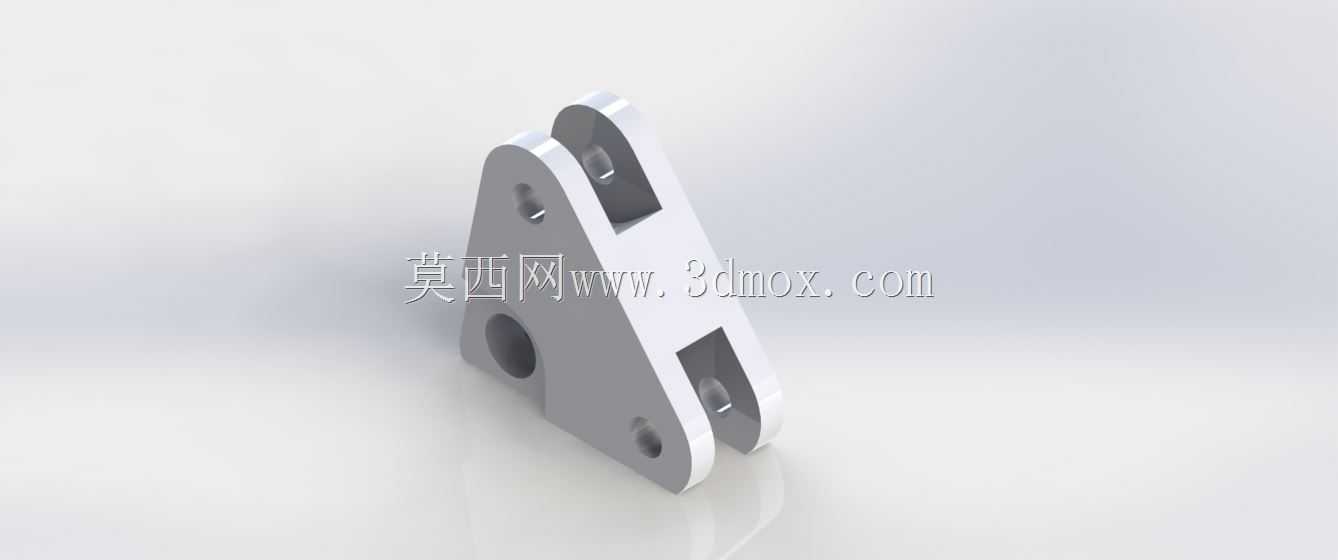

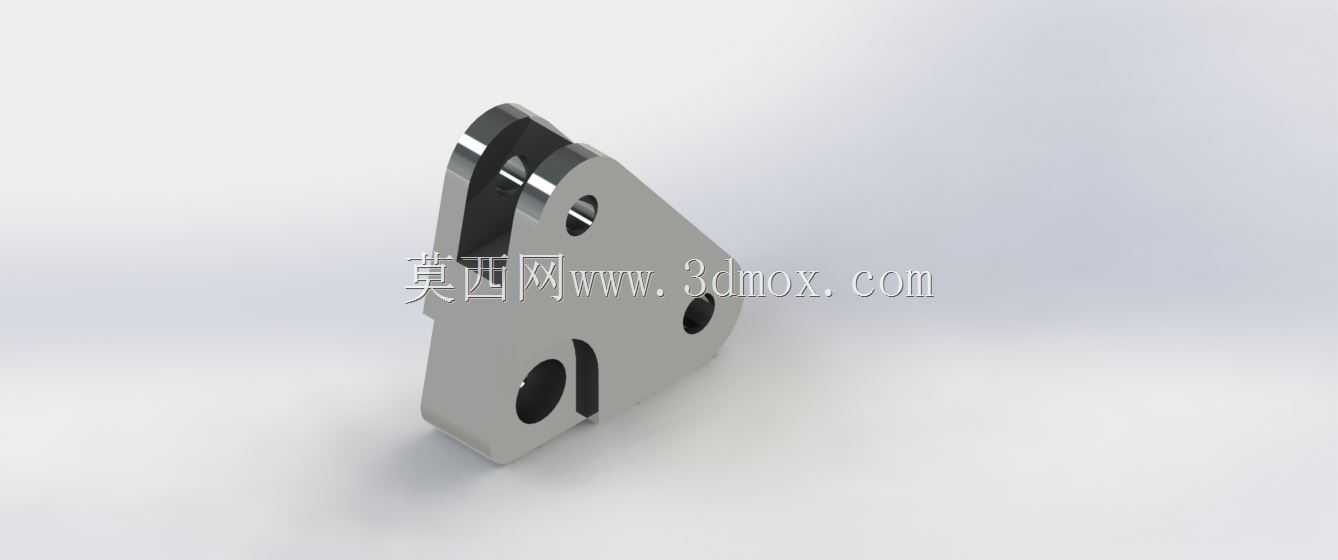

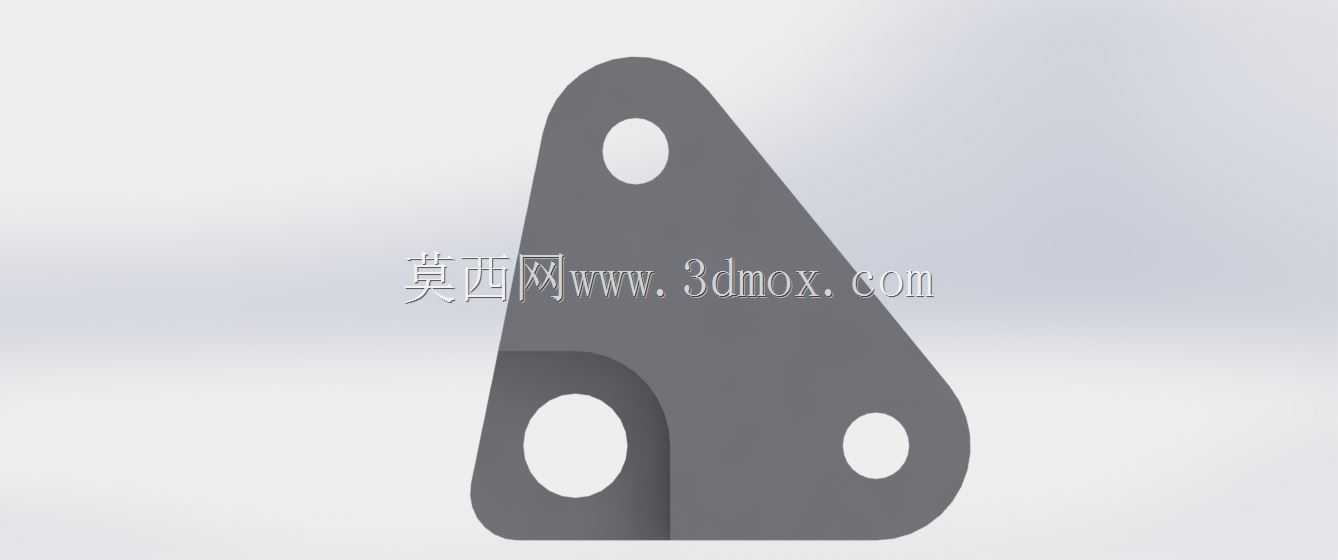

　　这类钟形曲柄在轻工自动化输送线、小型包装设备的间歇传动工位、手动工装夹具的力传导路径中应用十分广泛，核心作用是改变传力方向，将直线方向的输入力转换为指定角度的摆动力输出，或是将旋转摆动力转化为直线方向的推拉力，相比直臂曲柄，钟形的轮廓设计能在有限安装空间内获得更合理的力臂配比，减少无效的力损耗。从结构设计逻辑来看，该零件整体采用近似三角形的钟形轮廓，主体为等厚板材加工成型，厚度方向的尺寸公差控制在IT7级，保证安装后与相邻连杆、销轴的配合面无多余窜动。零件上共设置三处功能孔位，顶端的开槽双孔位是动力输入端的铰接位，开槽设计用于适配不同直径的连接销轴，同时预留少量装配调节余量，避免加工误差导致的装配卡滞；

　　中部的通孔是曲柄的旋转支点安装位，孔内需要压装自润滑衬套，降低长期摆动带来的磨损，该孔的中心位置是整个零件的尺寸基准，所有孔位的位置度公差都以该孔为基准标注，保证传动过程中行程偏差控制在允许范围内；下部的两个孔位分别是动力输出端铰接位和减重工艺孔，输出端孔位与支点孔的中心距决定了曲柄的输出行程，设计时需要根据配套机构的动程要求核算力臂长度，避免出现输出行程不足或是传力过载的问题。外形尺寸方面，该曲柄的最大外轮廓尺寸控制在120mm以内，属于小型传动零件，安装时支点孔通过销轴固定在设备的安装立板上，输入端连接气缸推杆或是手动操作杆，输出端连接执行机构的连杆，所有安装孔的端面都做了0.5mm的倒角处理，既去除加工毛刺，

　　也方便销轴的装配导入。零件的外轮廓边缘全部做了R2的圆角过渡，避免应力集中，尤其是在支点孔与输入、输出孔之间的传力路径上，轮廓过渡处的圆角经过应力校核，保证在额定150N的输入力作用下，零件的最大应力低于材料屈服强度的60%，满足长期循环摆动的疲劳强度要求。材料选用45号钢，表面做发黑防锈处理，对于有耐腐蚀要求的使用场景，也可以更换为304不锈钢材质，加工时先通过激光切割下料出整体轮廓，再通过数控铣床精加工各个孔位，保证孔的圆柱度和位置度符合设计要求，最后去毛刺做表面处理。实际装配调试时，需要注意曲柄的安装平面与相邻连杆的运动平面保持平行，平面度偏差不超过0.1mm，否则会在传动过程中产生侧向力，加速衬套和销轴的磨损，

　　铰接位的销轴需要加装开口销防脱，避免设备运行过程中销轴脱出引发故障。在手动工装的应用场景中，这类钟形曲柄可以利用力臂的长度差实现力的放大，让操作人员用较小的操作力就能获得足够的夹紧力，相比偏心轮夹紧机构，曲柄连杆机构的夹紧行程更大，适配不同厚度的工件夹紧需求；在小型自动化设备中，这类曲柄常和气缸配合，将气缸的直线往复运动转换为摆杆的90度摆动，用于驱动料道的挡料机构、工位的转位机构，结构简单可靠，维护成本低，不需要复杂的控制系统就能实现稳定的动作输出。设计过程中需要重点核算三个孔位之间的夹角，根据输入力的方向和输出力的需求方向调整夹角大小，保证传动过程中压力角始终处于合理区间，避免出现死点位置导致机构卡滞，同时要校核零件在极限载荷下的变形量，保证变形量不超过0.05mm，避免影响传动精度。
