Mahindra Alfa差速器总成近似复刻结构

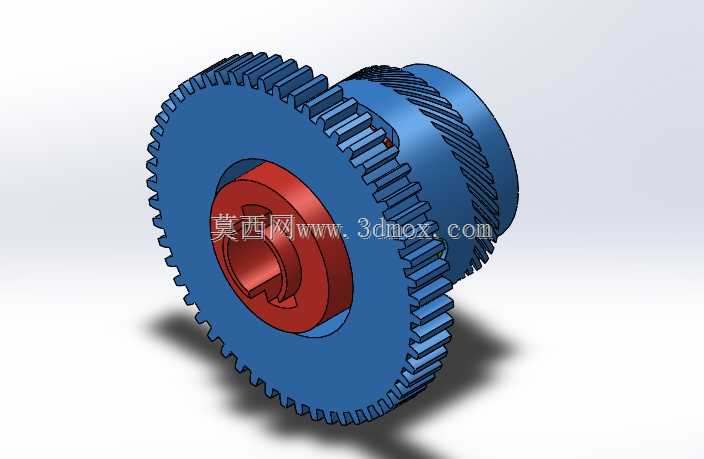

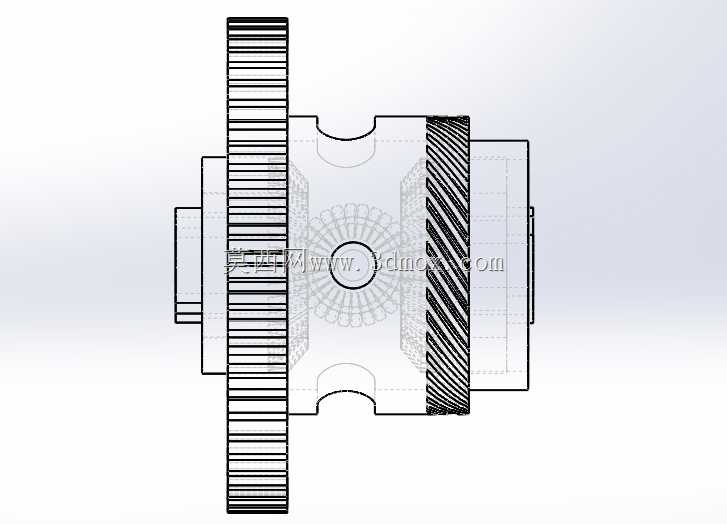

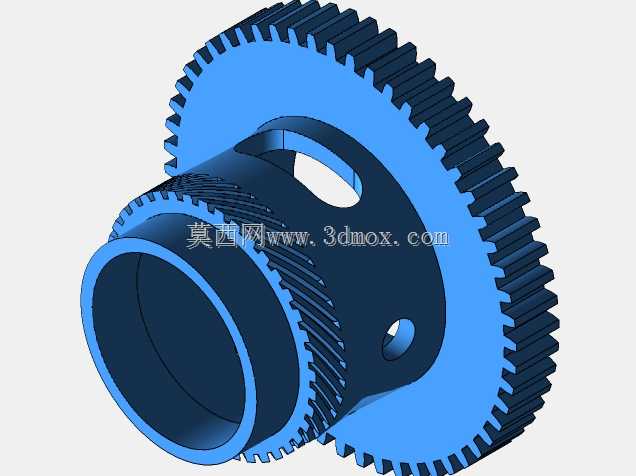

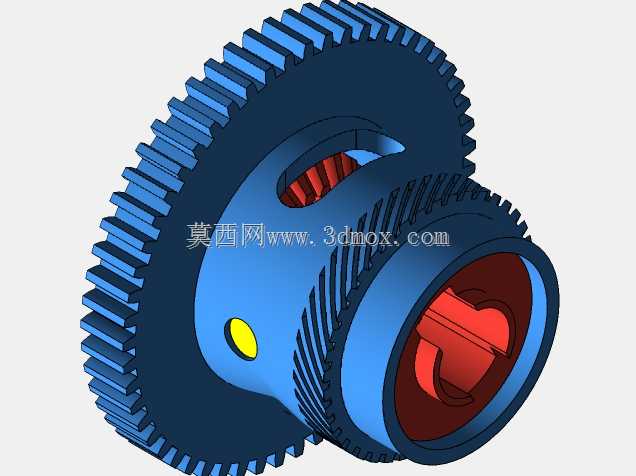

　　差速器作为车辆传动系统的核心部件，主要应用在三轮商用车型、小型低速载货车辆的驱动桥内部，负责在车辆转弯或行驶于不平路面时，自动调整两侧驱动轮的转速差，避免轮胎出现拖滑、磨损加剧的问题，同时保证动力能够稳定传递至两侧车轮，让车辆转向过程更平顺，减少传动系统的附加载荷。这套差速器总成的近似复刻结构，针对Mahindra Alfa车型的传动匹配需求做了结构还原，整体采用双联齿轮集成的布局设计，外侧大直径直齿圆柱齿轮作为主减速从动轮，与变速箱输出端的主动齿轮啮合，承接发动机传递来的动力，内侧的斜齿结构则与差速器内部的行星机构配合，完成扭矩的分流传递。从结构设计逻辑来看，这套差速器将主减速从动轮与差速器壳体做了集成式设计，

　　减少了独立连接法兰的零件数量，既压缩了总成的轴向安装尺寸，也降低了装配过程中同轴度调校的难度，适合小型商用车型后桥内部紧凑的安装空间。中心的红色轮毂结构为半轴连接座，内孔加工有与半轴匹配的花键槽，能够保证半轴与差速器壳体之间无相对滑动的扭矩传递，花键的齿形参数按照原厂车型的半轴尺寸做了匹配，安装时可直接与对应规格的半轴对接，无需额外做转接结构。齿轮部分的齿形参数经过还原，直齿段的模数、压力角均匹配原厂主减速比的设计要求，能够保证动力传递过程中的速比准确，斜齿段的螺旋角设置兼顾了传动平稳性与轴向力承载能力，避免差速器工作过程中出现过大的轴向窜动。总成的安装边界方面，外侧直齿轮的齿顶圆直径、内侧斜齿段的外径、总成的轴向总长度，

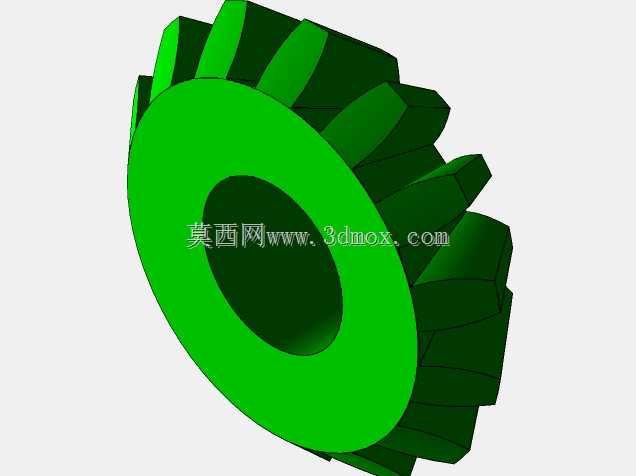

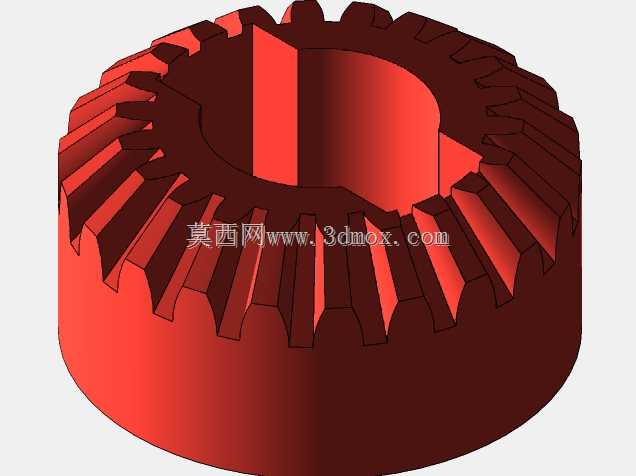

　　以及中心半轴安装孔的直径、安装止口的定位尺寸，均参照原厂实物的测绘尺寸做了还原，在做同车型配件替换、传动系统改装或者教学演示结构搭建时，可直接匹配原有后桥的安装腔体，不需要对桥壳内部结构做额外切削或加装转接垫块。在实际使用场景中，这类差速器需要承受车辆满载起步、爬坡时的大扭矩冲击，因此结构设计时在齿轮与壳体的连接位置做了加厚处理，齿轮根部的过渡圆角也按照载荷分布做了优化，减少应力集中导致的轮齿断裂风险。差速器内部的行星齿轮安装位、十字轴的装配槽位置均做了结构预留，装配时可直接装入对应规格的行星齿轮、半轴齿轮与十字轴，组成完整的差速功能单元。不同于分体式的差速器结构，这套集成式设计的总成在装配时仅需要将内部齿轮组件装入壳体后，

　　完成两端轴承的压装即可装入桥壳，装配工序更简单，后期维护时拆卸也更便捷。针对小型商用车经常在非铺装路面行驶的工况，这套结构的齿轮啮合侧隙设置在合理区间，既能够避免热膨胀导致的轮齿卡滞，也不会因为侧隙过大产生传动冲击与异响，齿轮的啮合印痕经过模拟验证，能够保证全工况下的齿面接触面积符合传动要求，减少偏磨导致的齿轮寿命缩短问题。中心连接座与齿轮主体的配合采用过盈配合加定位销的结构形式，能够承受大扭矩传递时的剪切力，避免长期使用后连接座与齿轮主体出现相对转动导致的传动失效。在做三维建模过程中，所有配合面的尺寸公差、形位公差均参照商用车差速器的行业通用标准做了设定，比如两端轴承安装位的圆柱度、半轴安装孔与齿轮轴线的同轴度、齿轮端面的跳动公差等，都满足实际加工生产的精度要求，可直接作为结构验证、配件测绘参考的三维结构使用，也可用于教学场景中差速器工作原理的演示模型搭建，帮助学习者直观理解差速器的动力传递路径与结构组成逻辑。
