微型履带式小型挖掘机结构设计

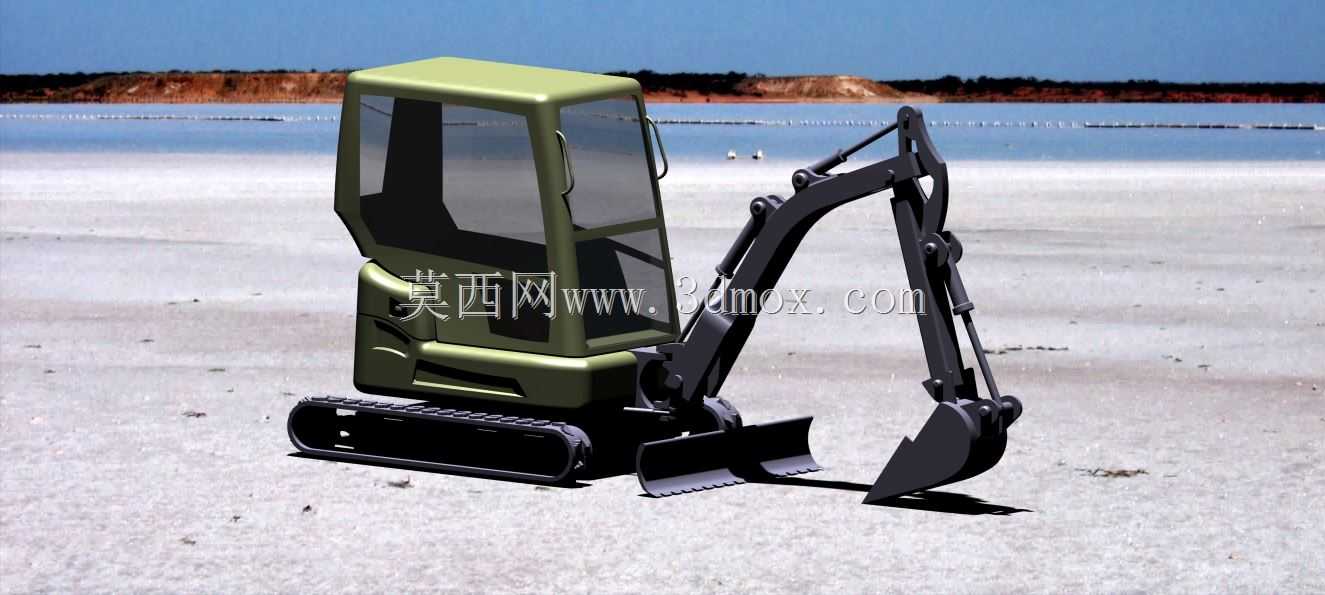

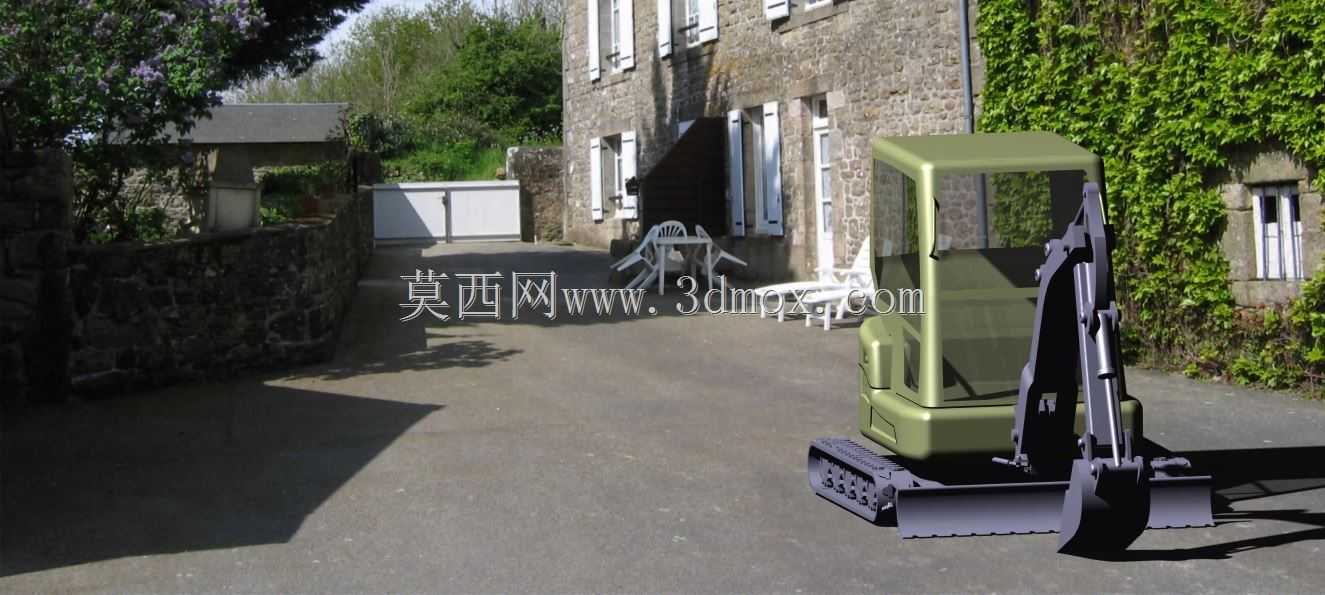

　　这款微型履带挖掘设备的设计初衷，是填补狭小作业空间内土方作业的设备空白，适配常规中型挖掘机无法进入的狭窄工况，比如城镇老旧小区管网改造的楼间作业面、农户庭院内的土方整理、大棚内部的土地翻整、室内拆除后的渣土清理、山地果园的挖沟施肥等场景，这类场景普遍存在作业回转半径受限、地面承载能力弱、作业精度要求高的特点，常规工程设备要么无法进入，要么作业时容易对周边已建成设施、作物造成破坏，微型挖掘设备的小尺寸特性刚好能匹配这类需求。从结构布局来看，整机采用履带式行走底盘设计，履带接地长度经过针对性优化，接地比压控制在较低水平，能够在松软泥地、铺装路面、山地坡地等多种地面条件下稳定行走，不会出现普通轮式设备容易打滑、陷车的问题，

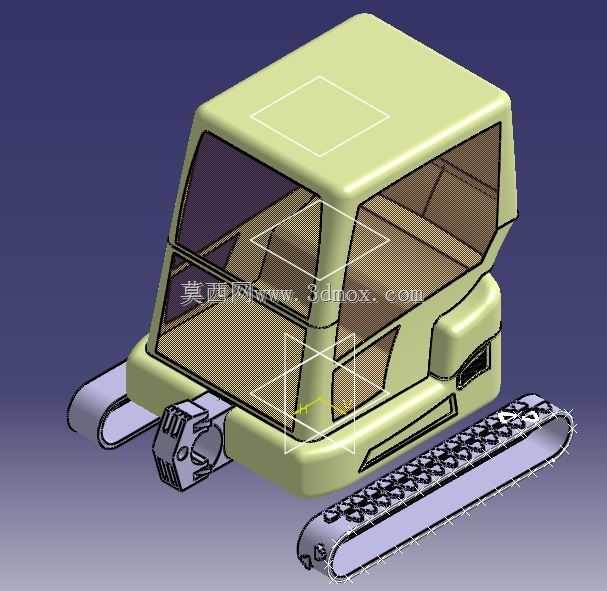

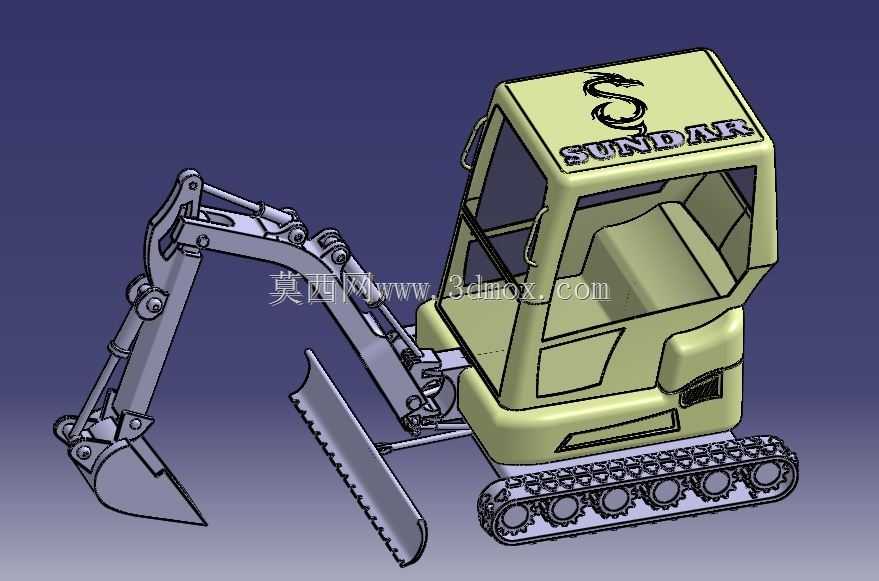

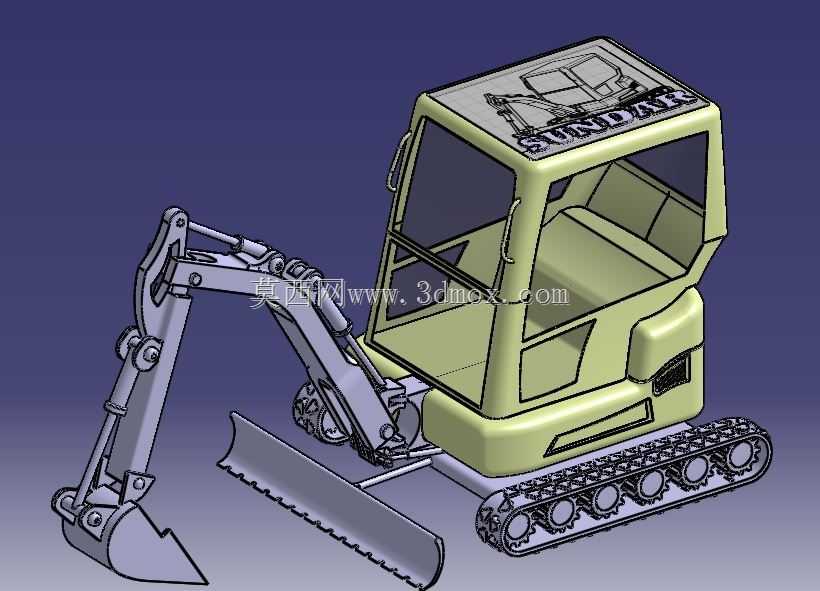

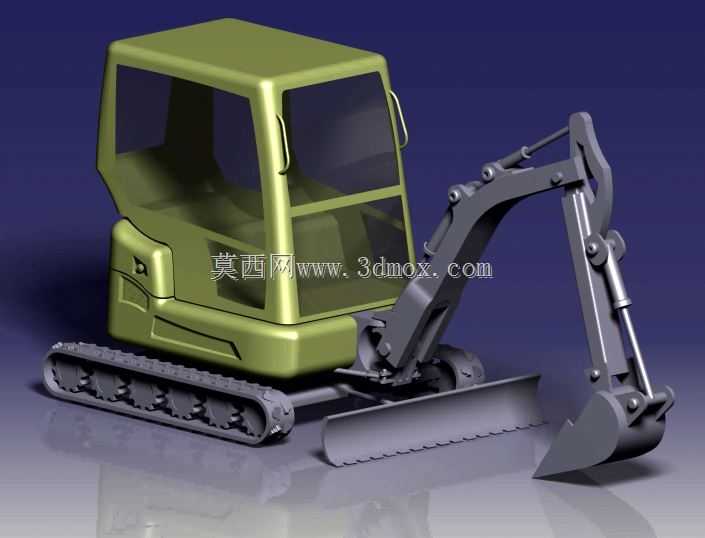

　　底盘前端集成的推土板结构，除了可以完成作业面的场地平整、少量土方推送作业外，还能在挖掘作业时作为辅助支撑结构，通过调整推土板的接地高度，提升整机挖掘作业时的稳定性，减少作业过程中的整机翘动风险。上部工作装置采用铰接式动臂、斗杆、挖斗的三级结构设计，各铰接点的销轴连接位置预留了润滑注油通道，方便日常维护时加注润滑脂，降低铰接部位的磨损速率，动臂的摆动角度、斗杆的收放范围、挖斗的切削角度都经过运动仿真校核，确保在最小回转半径下能够完成最大深度的挖掘作业，同时避免各结构件在极限位置出现运动干涉。驾驶室采用框架式结构设计，在保证结构强度满足防落物基本要求的前提下，尽可能压缩驾驶室的整体尺寸，同时预留了操作人员的基本操作空间，

　　驾驶室的观察窗覆盖了作业装置的主要运动范围，操作人员在坐姿状态下可以清晰观察到挖斗的作业位置、履带周边的地面情况，减少作业视野盲区，驾驶室顶部的标识区域做了平整化处理，方便后期粘贴设备标识、安全警示标识。液压系统采用集成式阀组布局，将主要的控制阀体集中布置在机身侧部的维护舱内，减少液压管路的排布长度，降低管路泄漏的概率，同时日常维护时不需要拆解过多的机身覆盖件，就可以完成阀组压力调整、滤芯更换等常规维护操作。整机的外形尺寸控制严格，机身宽度控制在1米以内，能够顺利通过常规的民用住宅门洞、大棚出入口，整机高度在拆除驾驶室顶部防护栏后可以进一步降低，适配室内、隧道等高度受限的作业场景，运输时不需要额外的大型平板拖车，

　　普通的轻型货运车辆就可以完成转场运输，大幅降低了设备的转场成本。在设计过程中，针对小型设备容易出现的结构强度不足问题，对动臂与机身的连接耳板、履带架的承重部位、推土板与油缸的连接位置都做了局部加强处理，通过有限元分析校核了极限挖掘力下的结构应力分布，在不额外增加整机重量的前提下，保证结构件的疲劳寿命满足高频次作业的使用要求，行走机构的驱动轮、导向轮、支重轮都采用密封式润滑结构，减少日常维护的频次，适配非专业工程用户的使用习惯。挖斗的斗型采用窄幅切削刃设计，适合窄沟开挖、小范围土方剥离作业，用户也可以根据实际作业需求，更换破碎锤、抓斗等不同的属具，完成路面破碎、物料抓取等拓展作业，提升设备的适用范围。整机的重心经过反复调整，在带载作业、爬坡行走的工况下都能保持足够的静态稳定角，避免出现侧翻风险，覆盖件采用冲压成型的薄钢板结构，兼顾轻量化和抗磕碰能力，日常作业中遇到轻微剐蹭不会出现覆盖件变形碎裂的问题。
