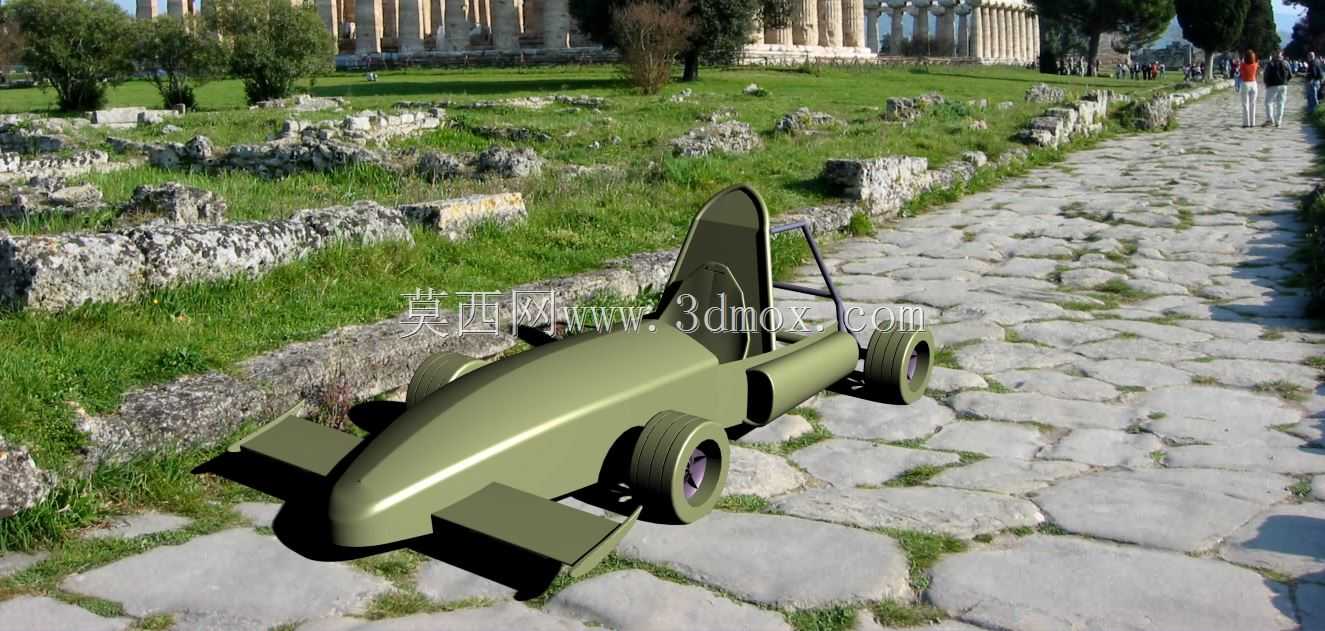

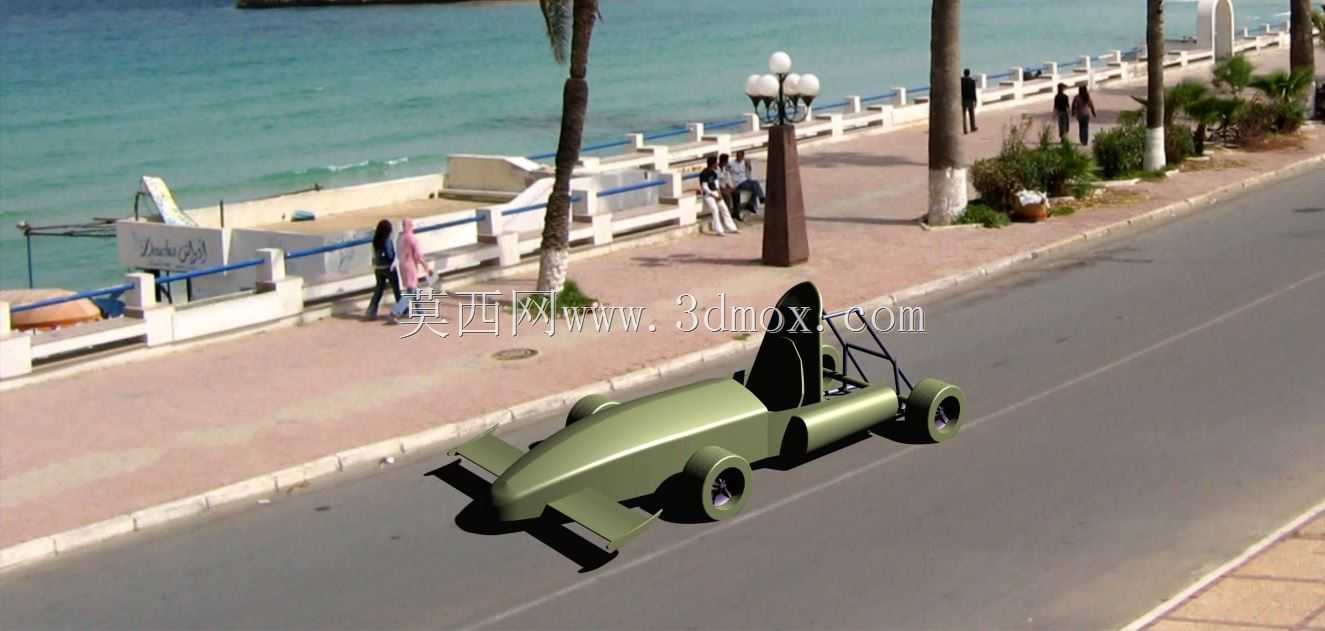

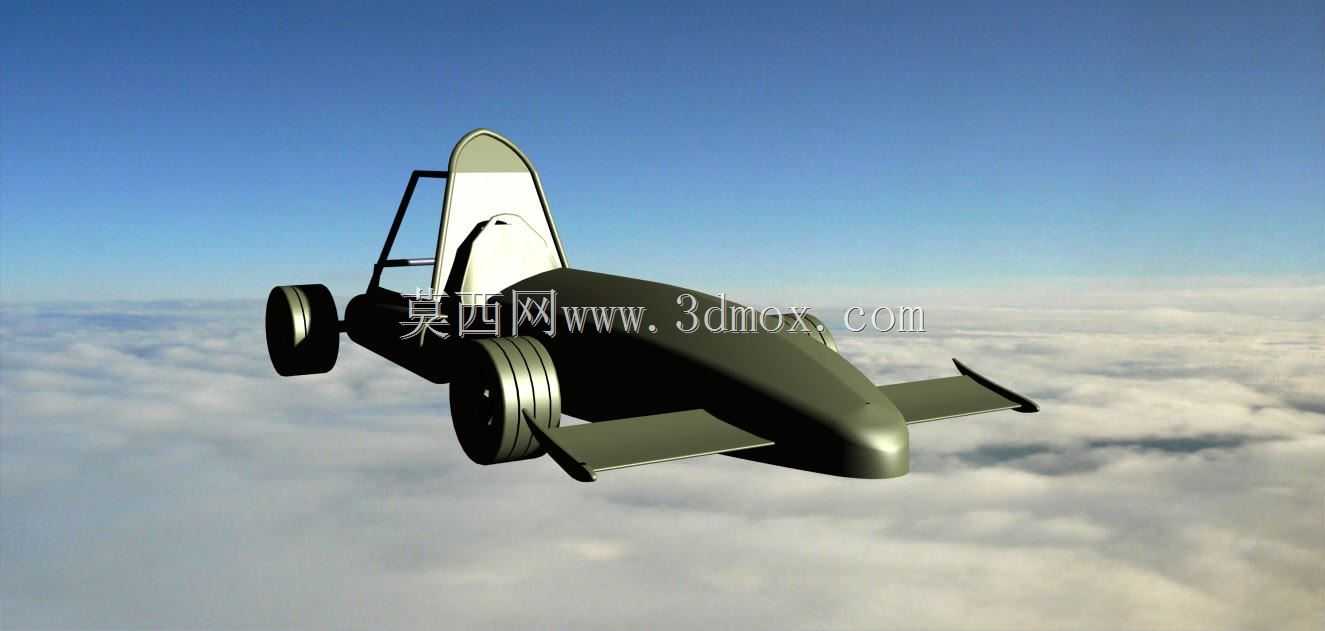

单座方程式赛车前导流罩结构设计方案

　　这套单座方程式赛车的结构设计，核心围绕前发动机罩区域的气流管控展开，区别于常规后置动力方程式的前翼设计逻辑，前置动力布局的车头区域需要同时兼顾进气效率、气流梳理与轮胎扰流屏蔽三重需求，设计阶段首先划定了整车前部的安装边界：前轮轮距控制在1250mm范围内，车头最前端距离前轴中心线的外伸量不超过700mm，前导流罩的最低点距离地面间隙保留45mm的赛事规则安全余量，避免行驶过程中因悬架跳动出现底板剐蹭赛道的问题。从实际赛道应用场景来看，这类小排量方程式赛车多用于院校方程式赛事、民间赛道体验活动，车头区域的气流设计直接影响整车高速行驶的下压力表现与发动机进气温度，设计时将前导流罩的主型面做了12度的负迎角设置，

　　气流经过车头前缘后会被分成三股：最上方的气流顺着机罩上表面流向驾驶舱后方的尾翼区域，避免气流直接冲击驾驶舱头盔形成乱流；中间层的气流通过机罩两侧的内凹导槽导向前轮内侧，打破轮胎转动形成的涡流区，减少轮胎滚动带来的气动阻力；最下方的气流则通过前唇下方的扩散结构快速导出，在车头底部形成局部低压区，提升前轮的抓地极限。结构设计上，前机罩采用分体式快拆结构，与前部车架的连接点设置在防滚架前端的横向安装梁上，单侧设置两个快拆锁止点，维修时无需工具即可在10秒内完成机罩拆卸，方便快速检修发动机前部的点火线路与冷却管路。机罩的侧面轮廓特意做了内收处理，最宽处距离车身纵向中心线的距离不超过550mm，既给前轮转向留出足够的运动间隙，

　　避免方向打满时轮胎与机罩发生干涉，也能减少车头正面的迎风面积。针对发动机进气需求，机罩顶部预留了冲压进气口的安装位，进气口的上沿比机罩主型面高出25mm，能够在车辆高速行驶时利用冲压效应提升进气歧管的进气压力，同时进气口内部设置了导流隔板，避免雨天行驶时雨水直接进入空滤总成。前翼部分与机罩做了一体化融合设计，区别于传统方程式的可拆卸前翼结构，这套设计将前翼端板与机罩侧导流面整合为一体，减少了装配缝隙带来的气动损失，前翼的襟翼角度设置为18度固定角，针对30-80km/h的常用赛道速度区间优化下压力输出，避免低速区间下压力不足导致转向推头，同时也不会因为高速下压力过大增加不必要的行驶阻力。车轮部分的轮拱遮挡结构做了半开放设计，

　　轮拱上沿覆盖轮胎顶部1/3的区域，既能够梳理轮胎上部的乱流，也能给轮胎制动系统留出足够的散热空间，避免长时间制动后刹车温度过高出现热衰减。驾驶舱前部的挡风结构与机罩后沿做了平滑过渡，挡风板的倾斜角度设置为35度，在保证驾驶员前方视野的前提下，让气流顺着挡风板上缘越过驾驶员头盔顶部，减少头盔区域的气流紊流带来的风阻与高速行驶时的头部晃动。车架连接部分的安装边界做了冗余设计，机罩的安装支座预留了±10mm的调节余量，能够适配不同管径的钢管车架安装需求，不需要针对车架做额外的打孔改装。机罩内部还预留了冷却管路的走线空间，发动机散热器的导风罩可以直接对接机罩侧面的通风开口，让迎面气流直接穿过散热器芯体，提升散热效率，不需要额外设置独立的散热导风结构。从实际建模的结构细节来看，所有型面的过渡圆角都做了差异化处理：气流直接冲刷的主型面采用R15以上的大圆角过渡，避免出现气流分离形成涡流；安装连接区域的圆角控制在R3-R5之间，保证结构强度的同时控制整体重量。整车前部的重量分配也做了对应优化，机罩采用薄壁结构设计，整体重量控制在2.8kg以内，避免前部重量过大影响整车的前后轴荷平衡，配合车架的配重设计，最终实现前后45:55的轴荷比例，符合方程式赛车的转向特性需求。
