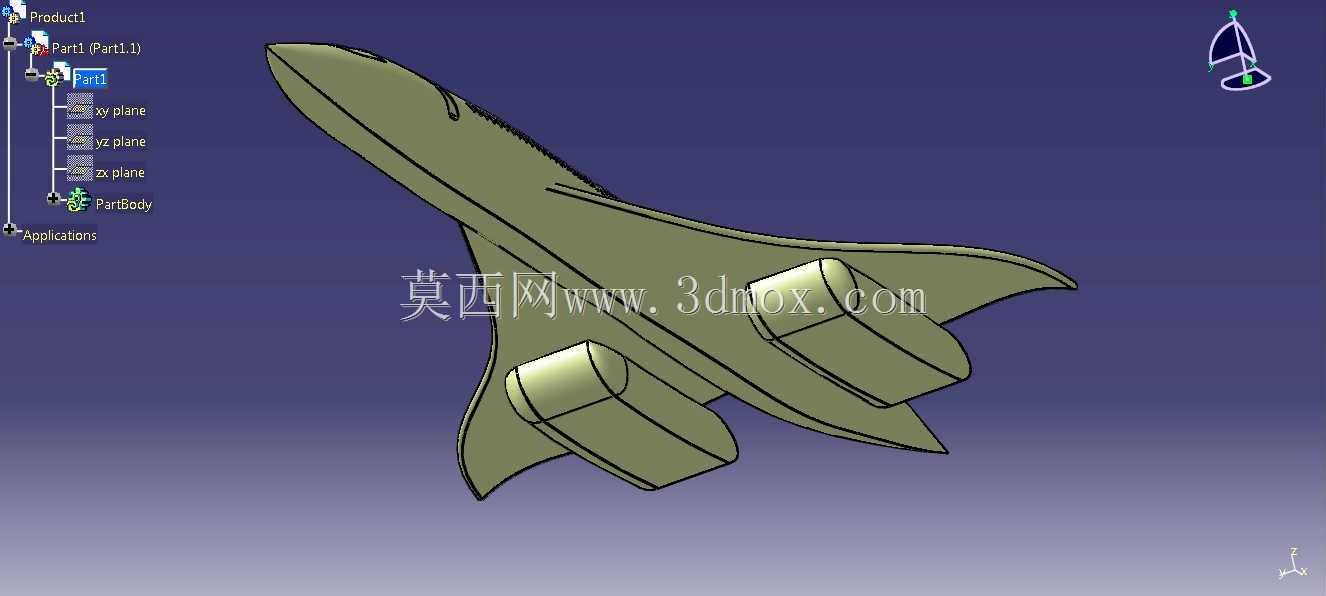

大后掠翼双发布局超音速客运飞行器结构

　　该超音速客运飞行器的三维结构设计，核心围绕跨音速、超音速飞行阶段的气动效率与运营场景需求展开，首先从应用场景来看，这类飞行器主要瞄准长距离跨洋、跨大陆的高端客运航线，能够将传统亚音速宽体客机十余个小时的航程压缩至3-4小时，匹配商务出行、高时效客运的细分需求，填补亚音速民航与航天轨道运输之间的速度空白。从实际用途维度拆解，其核心功能是在1.2-2马赫的巡航速度区间内，完成百座级规模的旅客运输，同时兼顾机身结构的疲劳寿命、动力系统的安装维护可达性，以及地面滑行、起降阶段与现有民航机场设施的适配性。

　　设计思路上，首先针对超音速飞行的激波阻力问题，采用了大后掠角的箭形翼身融合布局，机翼前缘后掠角超过60度，能够有效降低超音速飞行时的波阻系数，翼根与机身平滑过渡，既减少了翼身干扰阻力，也能提升机身整体的结构刚度，降低高速飞行时的结构颤振风险。动力系统采用翼下吊挂式双发布局，两台大涵道比混合排气涡喷发动机对称布置在机翼后段下方，该安装位置一方面能够让发动机进气道避开机身附面层的低能气流，保证超音速状态下的进气效率，另一方面发动机的重量集中在机翼重心附近，能够降低机身弯矩，减轻结构补强的重量代价；同时吊挂式的安装方案预留了足够的维护操作空间，发动机拆换时无需拆解机身主结构，匹配民航运营的快速维护需求。

　　外形尺寸与安装边界方面，整机长细比控制在18:1左右，符合超音速飞行器降低波阻的长细比设计要求，机身截面采用修型的卵形截面，客舱段截面宽度能够满足3-3座椅布局的布置需求，同时截面的修型设计能够弱化超音速飞行时的机头激波强度，降低音爆传播到地面的能量等级，满足陆地上空超音速飞行的噪音管控要求。垂尾采用单垂尾布局，布置在机身尾部末端，垂尾高度满足超音速飞行时的航向稳定性要求，同时避开了发动机尾喷流的高温影响区域，垂尾根部预留了方向舵作动机构的安装空间，作动机构的安装支座与机身尾部承力框直接连接，能够传递高速飞行时的航向操纵力矩。

　　起落架系统采用前三点式布局，前起落架布置在机头座舱后方的承力舱段内，主起落架收纳在机翼根部与机身连接的承力翼盒内，收纳状态下起落架舱门与机身、机翼外表面完全齐平，避免产生额外的气动阻力；主起落架的轮距设计匹配现有4E级民用机场的滑行道宽度要求，地面转弯半径与同级别亚音速宽体客机相当，无需对现有机场滑行、停靠设施进行大规模改造即可适配运营。机翼后缘设置了分段式升降副翼，低速起降阶段副翼下偏能够提升机翼升力系数，降低进场速度，缩短起降滑跑距离，超音速飞行阶段副翼差动操作完成滚转姿态控制，配合全动式平尾（模型中平尾与机翼后缘融合设计）完成俯仰姿态的快速调整，满足超音速飞行时的操纵响应要求。

　　机身头部采用修长的抛物线型修型设计，机头锥内部预留了雷达、航电设备的安装空间，锥面的曲率变化经过多轮气动仿真优化，能够将机头产生的斜激波控制在预设角度范围内，避免激波进入发动机进气道引发进气喘振。发动机短舱采用了超音速进气道设计，进气道前缘带有固定的压缩斜板，能够在超音速来流时通过斜板产生的斜激波对气流进行减速增压，将进气速度降低至亚音速范围再进入发动机压气机，保证发动机在2马赫巡航状态下仍能稳定工作；短舱尾部采用收敛-扩张型喷口设计，能够匹配不同飞行速度下的排气膨胀需求，提升发动机的推进效率。

　　结构承力方面，机身主承力框沿航向等距布置，框间距控制在500mm左右，既能够满足客舱增压的载荷要求，也能承受高速飞行时的气动载荷与机动载荷，翼身连接部位采用整体式翼盒结构，翼盒主梁贯穿机身中部，将机翼的升力直接传递到机身主承力结构上，避免应力集中带来的结构疲劳问题。客舱舷窗采用小尺寸椭圆形设计，相比传统亚音速客机的方形舷窗，小尺寸椭圆舷窗能够更好地承受超音速飞行时的气动压差与热载荷，降低舷窗周围的应力集中系数，提升结构安全性。
