非道路越野小型吉普车结构设计

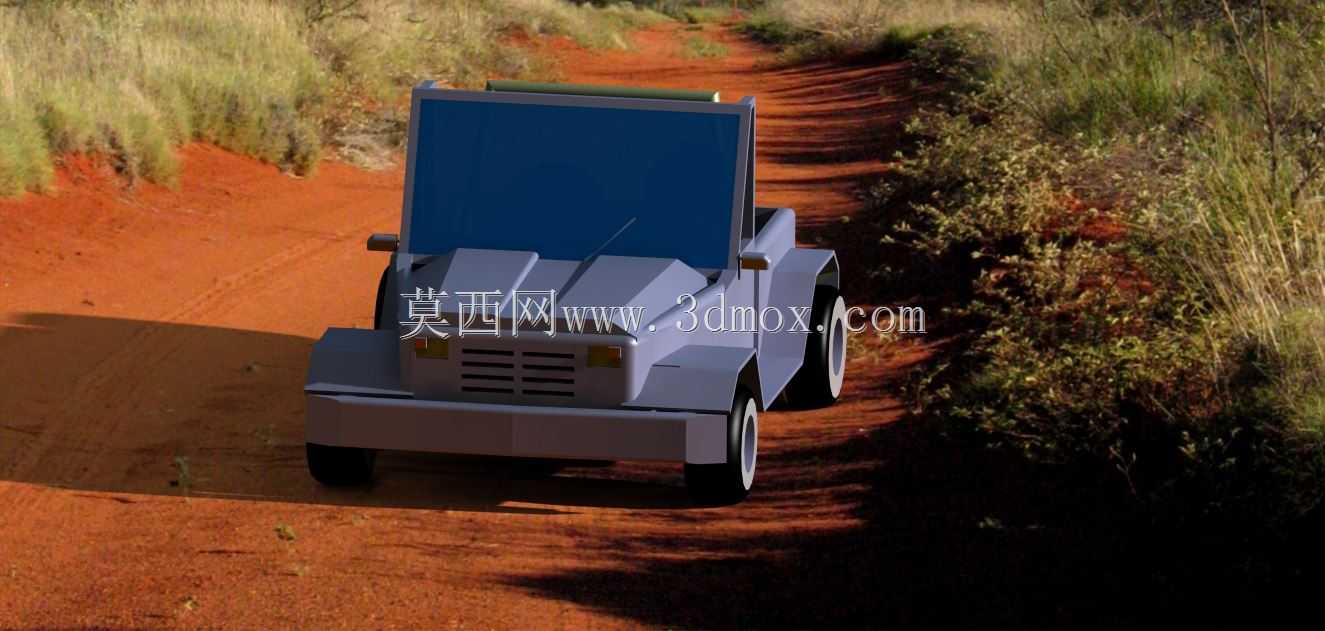

　　这款小型越野吉普车的三维结构设计，主要面向非铺装路面的短途通行、野外作业通勤、户外休闲穿越等场景，区别于常规城市乘用车辆，其结构设计优先考量复杂地形下的通过性与结构耐冲击性，而非铺装路面的高速行驶舒适性。从实际用途来看，该类小型越野载具可适配林区巡检、矿区短途转运、户外营地通勤、野外勘探作业的人员与轻量物资运载需求，整体结构紧凑，转弯半径小，能够在狭窄的林间小道、崎岖山地路径、沙土地面等常规乘用车辆难以通行的区域灵活行驶。

　　在功能特性设计上，整车采用非承载式的简易框架车身结构，底盘预留了足够的离地间隙，能够避免行驶过程中路面凸起的石块、土坡剐蹭底盘核心部件；前舱预留了动力总成的安装空间，可适配小排量内燃动力或者电动动力单元，传动结构匹配四驱传动的安装接口，能够在泥泞、沙地等低附着路面提供足够的驱动力。车身前部设计了突出的防撞缓冲结构，在野外低速碰撞时能够吸收冲击能量，保护车身主体结构与内部驾乘人员；前部的格栅结构兼顾了动力单元的散热通风需求与外观辨识度，轮拱位置做了外凸设计，能够阻挡行驶过程中车轮带起的泥水、碎石飞溅到车身侧面。

　　设计思路上，优先简化了不必要的外观覆盖件，采用模块化的结构拆分逻辑，将车身分为底盘框架、前舱总成、驾乘舱、挡风结构、行走系统几个独立模块，每个模块的连接位置都设计了标准化的安装接口，既方便生产过程中的分装与总装，也便于后期使用过程中的部件更换与维护。挡风结构采用直立式的大倾角设计，既能够保证驾乘人员的前方视野，也能在行驶过程中引导气流减少正面风阻，同时该结构采用可拆卸的安装设计，用户可根据使用场景选择是否安装，满足开放式驾乘的需求。行走系统匹配了大花纹的越野轮胎，胎壁厚度设计预留了足够的缓冲余量，能够在低气压状态下适应凹凸不平的路面，配合悬架结构的缓冲行程，过滤路面传递的颠簸振动。

　　外形尺寸与安装边界方面，整车长度控制在2.8米以内，宽度控制在1.4米以内，高度不超过1.7米，整体外廓尺寸小巧，能够在宽度不足2米的狭窄路径上顺利通行，同时也便于小型运输车辆的转运装载。底盘的安装孔位按照通用小型越野载具的标准间距设计，动力总成的安装边界预留了长宽高分别为600mm、400mm、500mm的空间，能够适配市面上多数同级别小型动力单元；驾乘舱内部预留了两个驾乘位置的安装空间，座椅安装点的位置按照人体工程学坐姿设计，保证驾乘人员在颠簸路面行驶时能够保持稳定的坐姿。车轮的安装位置突出于车身侧面，轮距设计为1.2米，保证车辆在侧倾坡面上行驶时的稳定性，避免侧翻风险；前后悬的长度控制在400mm以内，接近角与离去角都设计在35度以上，能够轻松应对坡度较大的坡道路面，避免上下坡时车头、车尾剐蹭地面。整车的管线布置预留了沿底盘框架内侧走线的安装槽，能够避免管线外露被路面杂物剐蹭损坏，所有电气部件的安装位置都设计在离地高度300mm以上的区域，避免涉水行驶时进水短路。
