直列六缸发动机曲柄活塞组结构设计

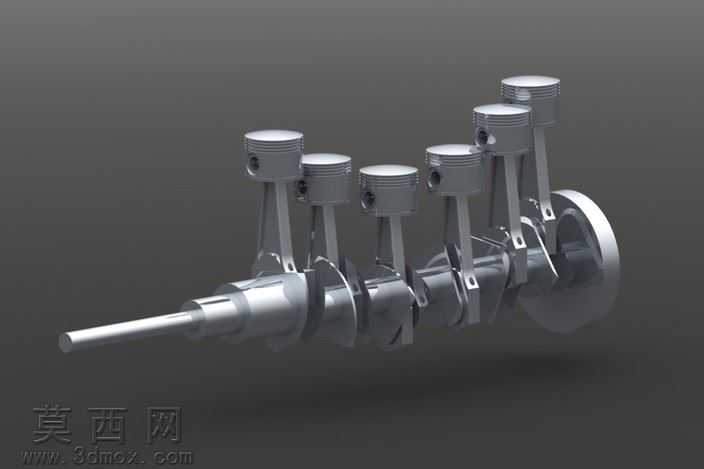

本作品为直列六缸内燃机核心曲柄活塞组件的三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，以SolidWorks为建模载体，从核心部件的参数化绘制入手，逐步完成整套组件的装配与结构还原。建模初始阶段首先完成曲轴主体的构建，依据直列六缸120度均匀点火间隔的设计要求，精准排布六个曲柄销的相位角度，对主轴颈、曲柄臂、平衡重块的结构进行细化，通过拉伸、旋转、倒角等基础特征命令完成曲轴基体造型，同时对曲轴上的润滑油道孔、定位销孔等细节结构进行还原，保证曲轴的结构完整性与实际加工特征的匹配度。随后完成活塞组件的建模，针对每个活塞的顶部燃烧室凹坑、活塞环槽、活塞销座孔的结构进行精准绘制，匹配对应长度的连杆构件，对连杆大头的剖分结构、连杆轴承盖的定位结构、小头的活塞销衬套安装位都做了细节还原，保证每个活塞连杆组件都能与对应位置的曲柄销完成精准装配约束。装配过程中采用从底向上的装配逻辑，先将曲轴通过同轴约束固定在模拟主轴颈支撑位，再依次将六个活塞连杆组件按相位顺序装配到对应曲柄销上，添加活塞往复运动的同轴约束、连杆的转动副约束，完整还原曲柄连杆机构将活塞直线往复运动转化为曲轴旋转运动的机械逻辑。材质与渲染阶段，为所有金属构件赋予抛光合金钢材质，调整材质的金属度、粗糙度参数，模拟发动机核心部件的金属质感，添加柔和的环境光与定向光源，突出构件的曲面轮廓与装配间隙，让整套组件的结构层次清晰呈现。整套设计完整还原了直列六缸动力核心的传动结构，各部件间的装配公差符合机械设计规范，可用于内燃机结构教学、动力系统原理演示以及相关零部件的设计参考，清晰展现了往复式内燃机核心动力转换部件的结构特征与运动逻辑。
