复古结构双蒸汽动力机组三维设计

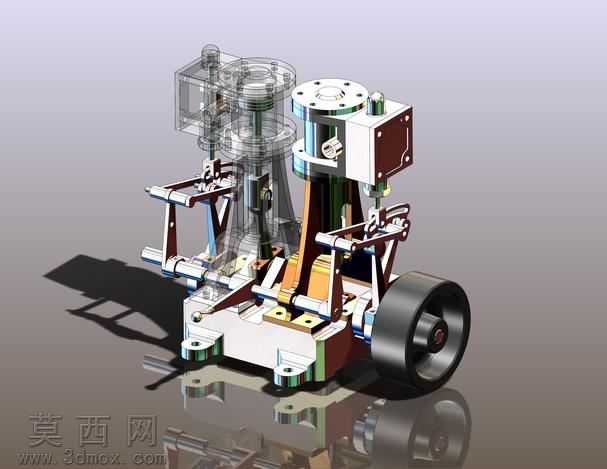

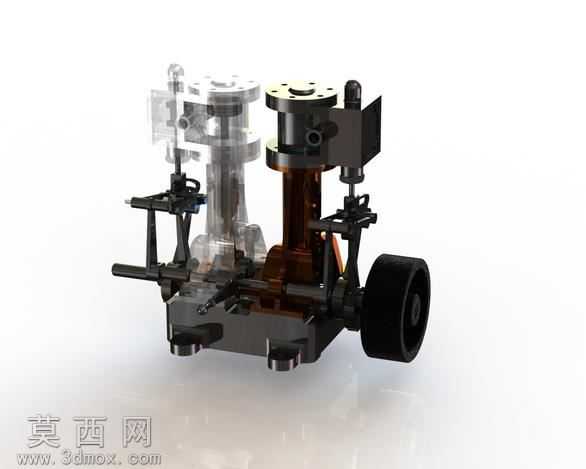

本作品的建模灵感来源于一份流传的老式法国工程绘图，创作者在偶然获取这份图纸后，被其精巧的老式机械结构所吸引，耗时约8小时完成全部零部件的三维解译与建模工作，同时额外花费大量时间梳理各部件的装配逻辑，反复验证部件间的配合关系，确保整套结构的装配合理性与运动逻辑自洽。建模过程中，首先对老式图纸的二维线条进行逐一拆解，将平面视图中的轮廓线、尺寸标注转化为三维建模的基准参考，针对图纸中未明确标注的过渡结构、配合公差，结合老式蒸汽机械的通用设计规范进行合理补全，避免出现结构干涉或装配错位的问题。整套模型完整还原了双蒸汽机组的立式双缸布局，包含缸体组件、配气机构、传动曲柄、飞轮、支撑机架、操纵连杆等全部核心部件，对缸体的散热鳍片、连杆的铰接结构、飞轮的配重造型、机架的安装定位孔等细节都做了精细化还原，没有省略关键的结构特征。材质渲染阶段，针对不同部件的功能属性匹配了对应的材质表现：金属缸体部分采用带有细微使用痕迹的铸钢材质，还原老式金属部件的哑光磨砂质感与轻微的氧化色泽；传动连杆与铰接部件采用抛光金属材质，体现运动部件的加工精度；飞轮部分做了深色金属与中心轴的材质区分，突出旋转部件的厚重质感；支撑底座采用铸铁材质搭配安装面的铣削亮面处理，还原机加工部件的真实质感；透明检视部分采用半透明的玻璃材质，可直观展示内部的配气结构细节。渲染时采用了柔和的影棚布光，通过主光勾勒机械结构的轮廓，辅光补全暗部细节，地面添加了柔和的反射效果，既突出各部件的结构层次，也让整体渲染效果更具工业质感。结构设计上，完整复现了双缸蒸汽机的配气传动逻辑，两个立式缸体通过对称布置的连杆结构连接到下方的曲柄飞轮组，两侧的操纵连杆对应配气控制结构，整体机架采用多层支撑结构保证运行稳定性，所有铰接位置都预留了合理的运动间隙，可直观演示蒸汽动力从缸体往复运动到飞轮旋转输出的完整动力传递路径。建模过程中创作者曾遇到部分图纸线条模糊、装配关系不明确的问题，通过参考同类型老式双缸蒸汽机的结构原理，反复调整部件的位置与配合尺寸，最终完成了整套结构的准确还原，后续也发现有同好分享过外观相似的模型，但本作品对内部结构与装配逻辑的还原度更高，完整呈现了这款法式老式双蒸汽机的精巧设计。
