方格纹理五棱渐变冰杯结构设计

　　这款冰杯的结构设计首先围绕冷饮盛放的核心使用场景展开，日常餐饮场景中，冰杯需要兼顾冰块承托、饮品容纳、握持防滑以及视觉质感呈现的多重需求，区别于常规圆柱或直壁方杯，本次设计采用五棱收窄的杯体构型，从杯口到杯底做线性渐变收腰处理，杯口截面为正五边形，边长设置适配常规成年人单手握持的围度，单手握持时指腹可自然贴合棱面间隙，不会出现直壁圆杯易打滑脱手的问题。杯壁外侧做等距方格凹凸纹理设计，纹理凸起高度控制在1.2mm，既不会因为凸起过高导致杯壁清洗难度提升，也能通过凹凸结构增加握持摩擦力，同时方格纹理在光线照射下会形成规则的光影折射效果，搭配透明材质的通透属性，能够呈现出类似切割水晶的视觉质感，提升产品的外观辨识度。从结构强度角度考量，

　　五棱构型相比同壁厚的圆柱杯，棱边位置相当于内置的加强筋结构，能够提升杯体的抗挤压性能，日常使用中即使受到侧面轻微碰撞，棱边结构可以分散应力，避免杯壁出现开裂变形的问题。杯底做加厚平底设计，底部接触平面设置0.8mm的环形防滑接触面，放置在光滑桌面时能够提升放置稳定性，不会因为杯底冷凝水产生的水膜导致杯体滑动。杯壁厚度从杯口到杯底做渐变增厚处理，杯口位置壁厚控制在2mm，保证入口接触的舒适感，不会因为壁厚过厚导致饮用时的异物感，杯底位置壁厚增加到4mm，提升底部的抗冲击性能，日常放置时即使轻微磕碰桌面也不会出现底部崩缺的问题。设计过程中针对冰杯的使用特性做了壁厚均匀性校验，所有转角位置都做R2以上的圆角过渡，

　　避免注塑或者吹塑成型过程中出现应力集中导致的成型缺陷，同时圆角过渡也能减少使用过程中污渍残留的死角，降低日常清洗的难度。杯体的收腰角度经过反复校核，收腰斜率控制在1:12，既保证杯身的视觉修长感，也不会因为收腰幅度过大导致内部容积过度缩减，杯体总高度设置为120mm，杯口内接圆直径为85mm，满杯容积控制在350ml左右，适配常规单份冷饮加冰块的盛放需求，不管是家用盛放冰饮，还是餐饮门店作为特色饮品杯使用，都能匹配常规的杯托、杯盖配套尺寸，不需要额外开模定制配套配件。外侧的方格纹理采用等距排布设计，横向与纵向的纹理间距均为10mm，纹理凹槽深度与凸起高度一致，保证纹理的规整性，同时纹理的排布方向与杯体五棱结构做对齐处理，

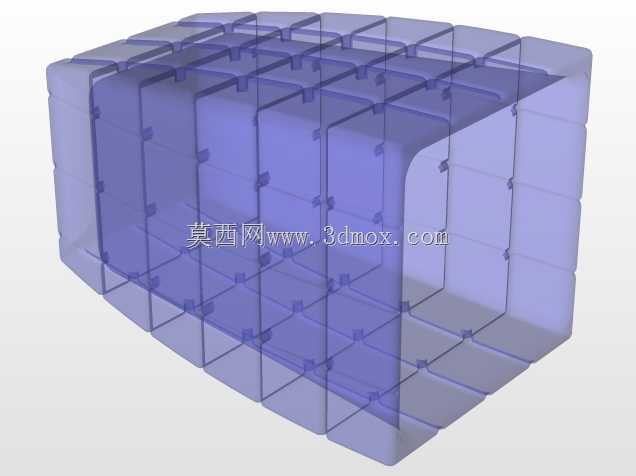

　　每个棱面内的方格数量保持一致，不会出现纹理错位影响外观质感的问题。针对冰杯使用时常见的冷凝水问题，外侧的方格凹凸结构可以让冷凝水顺着纹理凹槽导流到杯底位置，不会因为冷凝水直接顺着光滑杯壁流到桌面打湿台面，一定程度上提升了使用体验。从建模实现角度，整个杯体采用曲面建模方式构建，先绘制杯口与杯底的两个五边形草图，通过放样命令生成基础杯体曲面，再通过阵列命令生成方格纹理的凹凸结构，最后对所有锐边做圆角处理，整体模型壁厚均匀，曲面过渡顺滑，没有碎面或者曲率突变的位置，可直接导入渲染模块做材质效果验证，也可以直接导出用于模具加工的参考文件。
