玻璃制品成型用模制工装结构设计

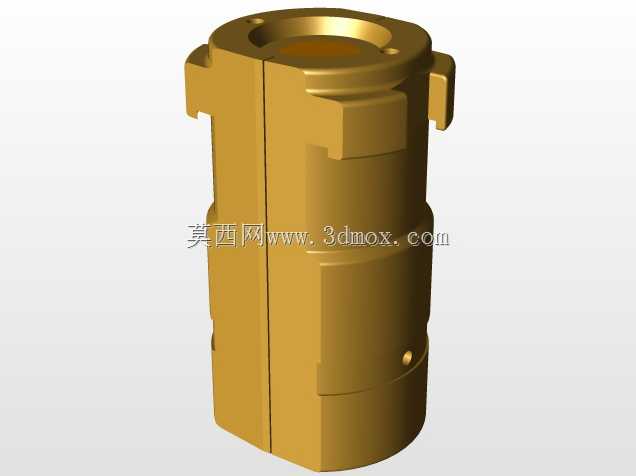

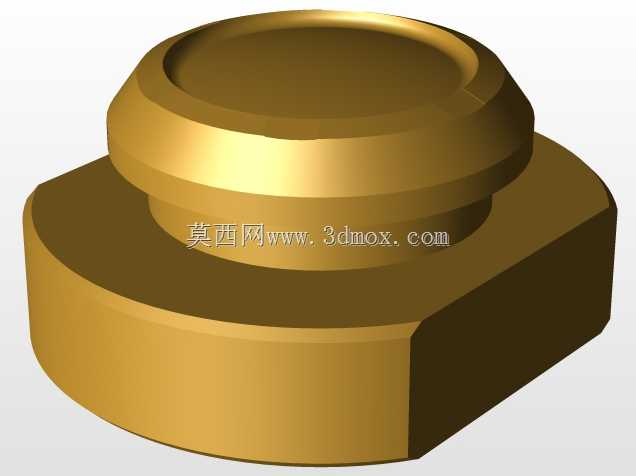

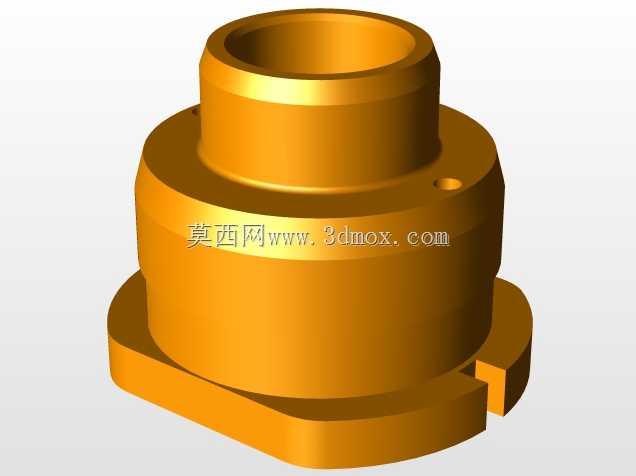

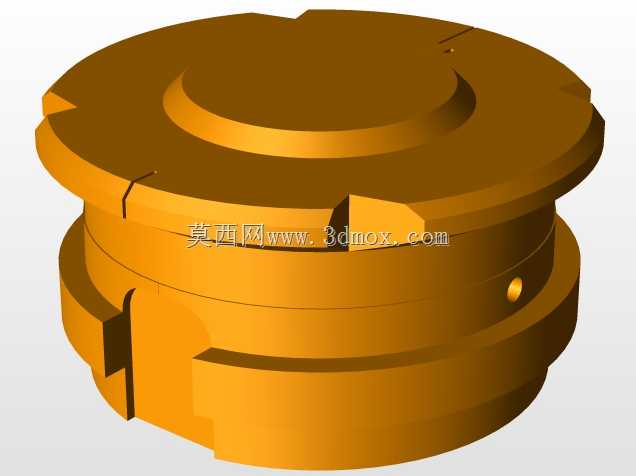

　　在日用玻璃制品的量产环节，这类模制工装是直接决定玻璃容器、玻璃餐器具成型精度与表面质量的核心工装部件，日常接触的玻璃杯、玻璃调味罐、玻璃餐盘等民用玻璃制品，在压制成型或吹制成型工序中，都需要依托这类模具完成高温玻璃料的定型冷却。从结构设计逻辑来看，整体采用立式圆柱主体布局，顶部设置带定位凸台的法兰式端盖结构，端盖上的缺口卡槽是为了适配成型设备上的快装锁止机构，不需要额外螺栓紧固就能完成模具在设备工位上的快速装夹与拆卸，换产时能大幅缩短工装切换的停机时间，适配日用玻璃生产多品种、小批量的柔性生产需求。主体模腔部分采用分段式同轴设计，上下两段的直径差是为了匹配玻璃制品的口部加厚结构与主体薄壁结构的成型需求，

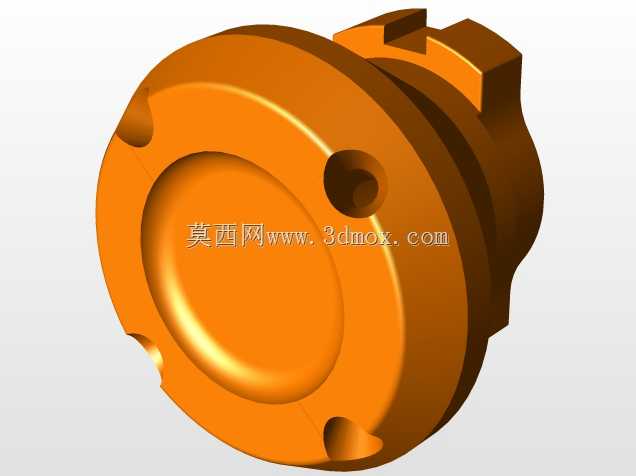

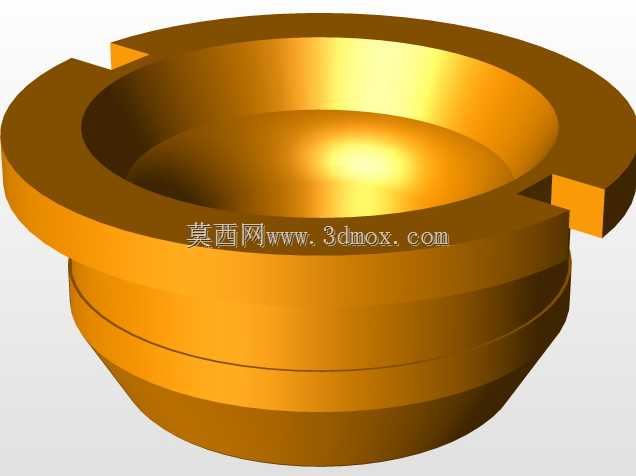

　　模腔内壁的粗糙度需要严格控制在Ra0.8以下，避免高温玻璃料冷却后表面出现麻点、合模线凸起等外观缺陷，同时模壁内部预留了冷却介质流道的安装空间，在实际生产中可以根据玻璃料的成型温度调整冷却水的流量与流速，控制玻璃制品的冷却速率，减少因冷却不均产生的内应力，降低成品后期自爆的概率。侧面突出的带螺栓固定的接口结构，是模具的气路或冷却介质接入端，采用侧装式布局不会干涉模具上下开合的动作路径，接口处的密封槽设计可以保证高温工况下介质不会出现渗漏，避免接触高温玻璃料引发安全隐患。从安装边界来看，整体外径控制在适配常规12工位玻璃成型机的工位安装尺寸范围内，顶部法兰的卡槽跨距与设备上的锁止卡爪尺寸完全匹配，安装时不需要额外制作转接板，

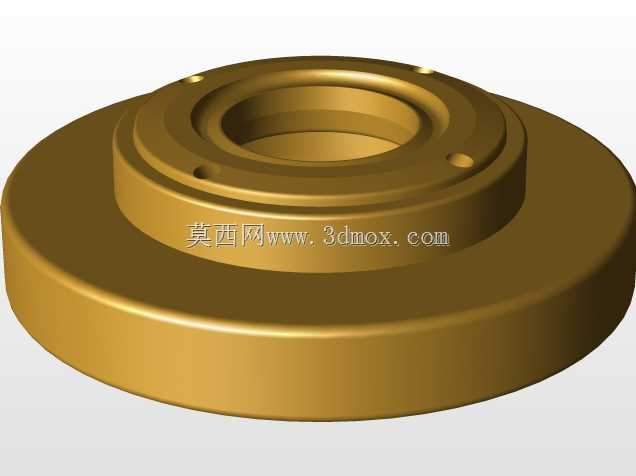

　　直接就能卡入工位完成定位，底部的圆柱定位面与设备工作台的定位孔采用H7/g6的间隙配合，保证模具开合过程中的同轴度，避免合模错位导致的制品壁厚不均问题。在实际使用场景中，这类模具需要长期承受600-800℃的高温玻璃料反复接触，因此材质选型上通常采用耐热模具钢，表面做氮化处理提升表面硬度与抗热疲劳性能，避免长期冷热交替出现表面龟裂。设计过程中需要重点核算模壁的厚度，既要保证足够的结构强度承受成型时的料压，也要控制模壁厚度避免冷却速率过慢影响生产节拍，同时顶部端盖的定位凸台高度需要严格控制，凸台过高会导致玻璃制品口部出现余料过厚的问题，凸台过低则会出现封料不严产生飞边，增加后续修边的工序成本。另外模具的合模面采用精密研磨处理，

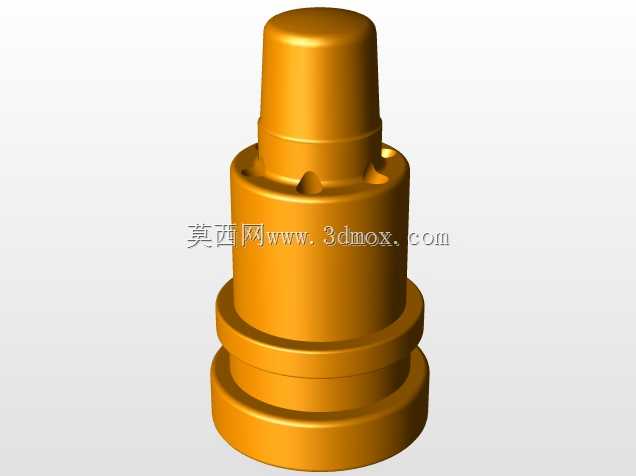

　　合模间隙控制在0.02mm以内，防止高温玻璃料从合模缝隙挤出形成飞边，侧面的接口位置做了加厚处理，避免反复拆装介质管路导致接口处出现开裂变形。这类工装除了用于民用玻璃容器、餐具的生产，经过模腔形状的调整也可以适配工业玻璃配件、玻璃灯饰部件的成型生产，只需要更换内部模芯部分就能适配不同外形的玻璃制品生产，主体结构具备较强的通用性，能帮助生产厂家降低工装的采购成本，缩短新品的开发周期。在建模过程中需要重点保证各段圆柱面的同轴度公差，顶部卡槽的对称度公差，以及侧面接口的位置度公差，所有棱角位置都做了R0.5以上的圆角处理，避免应力集中导致模具在冷热交变工况下出现开裂，同时也能减少安装过程中尖锐棱角对操作人员造成的磕碰伤害。
