多伊格特式机械活动铰接锁紧构件

项目分类:通用机械零部件 发布时间:2022-01-04 ID:486194
  • 多伊格特式机械活动铰接锁紧构件
  • 多伊格特式机械活动铰接锁紧构件
  • 多伊格特式机械活动铰接锁紧构件
  • 多伊格特式机械活动铰接锁紧构件

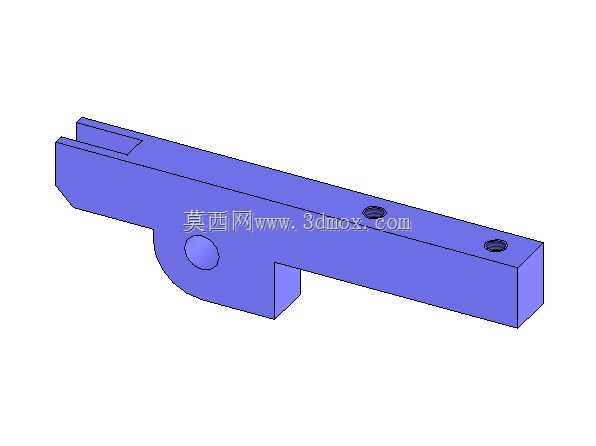

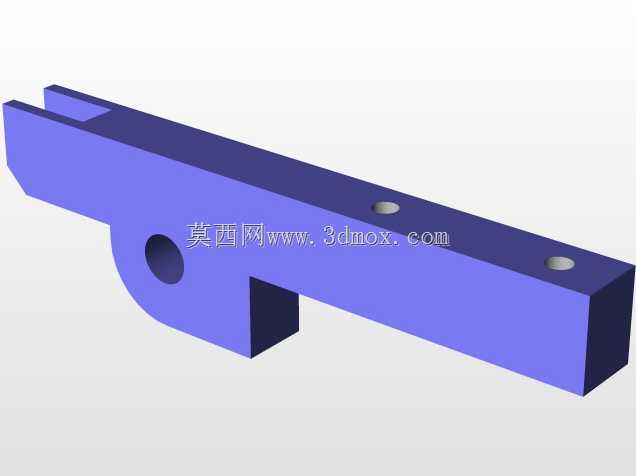

  在工装夹具、小型传动机构以及教学类机械实训装置的装配场景里,这类长条形带铰接端的构件往往承担着核心的动作传递与位置锁定功能,很多初次接触结构设计的从业者容易忽略这类非标准异形件的安装边界校核,导致装配后出现动作卡滞、锁止失效的问题。从结构形态来看,该构件主体采用等截面长杆设计,杆身一端延伸出分叉式卡槽结构,用于和配套的推杆或者拨叉形成滑动配合,卡槽的开口宽度与槽深尺寸需要和对接件的端部厚度严格匹配,预留0.1-0.2mm的滑动间隙,既不能间隙过大造成传动空程,也不能间隙过小导致动作过程中出现别劲现象。杆身靠近铰接端的位置设置了圆形凸台定位结构,这个凸台是整个构件的旋转支点,安装时需要嵌入对应支座的沉孔内,

  凸台的外径与沉孔的配合公差推荐选用H7/g6的间隙配合,保证构件绕支点转动时的顺滑度,同时避免径向窜动影响传动精度。杆身平面上分布的两个螺纹孔是锁止结构的安装位,当构件转动到预设工作位置时,配套的紧定螺钉可以穿过这两个螺纹孔,顶紧下方的安装基面或者相邻构件,实现位置的固定,螺纹孔的深度设计需要兼顾螺钉的拧入深度与构件本身的结构强度,避免螺纹过深造成杆身局部壁厚不足,受力时出现断裂变形。构件的铰接端采用下沉式凸耳结构,和主体杆身形成90度的垂直布局,这个结构是为了避让安装空间内的其他相邻部件,避免转动过程中出现运动干涉,设计时需要提前做运动仿真,模拟构件从初始位置到极限工作位置的全行程转动轨迹,

  核对每个角度下构件与周边零件的最小安全间隙,常规工况下最小间隙不能小于0.5mm,存在加工误差累积的装配场景下需要把安全间隙预留到1mm以上。从实际应用的角度出发,这类构件常被用在小型工位切换机构、手动锁紧夹具以及教学演示的机械原理装置中,比如在钳工实训的快速夹紧夹具上,这类构件可以作为压杆的核心传动件,通过绕支点的转动实现工件的压紧与松开,杆身的长度设计直接决定了夹紧力的放大倍数,力臂越长同等操作力下获得的夹紧力越大,但过长的力臂也会造成构件受力时的弯曲变形,所以设计时需要根据目标夹紧力核算杆身的截面抗弯模量,选用合适的材料与热处理工艺,常规手动操作场景下选用45号钢调质处理即可满足强度要求,若用于频繁动作的自动化设备中,

  则需要选用合金结构钢并对铰接支点位置做表面淬火处理,提升耐磨性能。安装时需要注意,铰接凸台的轴线与杆身平面的垂直度必须控制在0.02mm以内,否则转动过程中会出现杆身偏摆,导致螺纹孔的锁止位置出现偏移,无法实现可靠锁紧;杆身端部的分叉卡槽内表面需要做去毛刺处理,避免滑动配合时刮伤对接零件的表面,影响传动的顺滑度。很多新手建模时容易忽略构件的倒角与圆角处理,实际上所有锐边都需要做C0.5的倒角,铰接位置的应力集中区需要做R2以上的过渡圆角,避免长期受交变载荷时出现应力开裂,延长构件的使用寿命。在装配调试环节,需要先不装锁紧螺钉,手动转动构件检查全行程是否存在卡滞点,若出现卡滞需要逐一核对铰接孔的同轴度、构件与周边零件的间隙,排查干涉点,待动作完全顺滑后再装入锁紧螺钉,调试锁止位置的螺钉顶紧力度,保证锁止后构件不会出现位置窜动,同时松开时螺钉不会脱离螺纹孔造成零件脱落。
