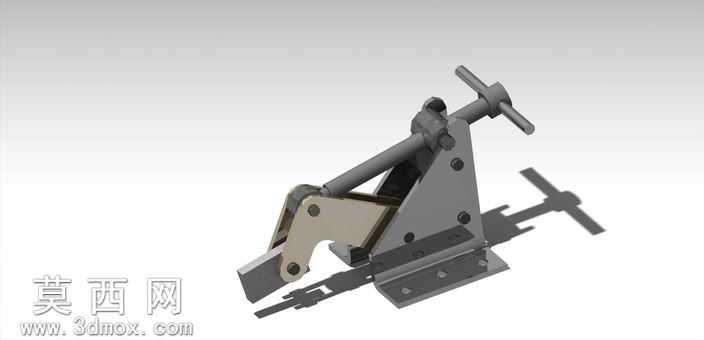

手动螺旋式快速压紧夹紧夹具结构

本作品为手动螺旋式快速夹紧夹具的三维参数化模型，建模过程严格遵循机械加工工装的实际设计逻辑，先完成整体功能框架的草绘布局，再逐一对各组成零件进行精细化建模。模型包含底座支架、螺旋调节杆、T型操作手柄、摆动压臂、铰接销轴、压紧端头、安装底板等全部结构零件，各零件间的装配约束完全还原实际工装的运动逻辑，螺旋副的传动行程、铰接点的转动范围、压臂的开合角度均经过合理性校验，可实现完整的夹紧动作模拟。建模阶段对各零件的细节进行了还原：底座支架采用三角加强筋结构提升刚性，安装底板预留对应螺栓过孔用于工装固定，螺旋调节杆加工有适配手动操作的梯形传动螺纹，T型手柄做了圆角防滑处理，摆动压臂与支架间通过销轴实现铰接转动，压紧端头设计有可拆卸的耐磨压头，避免长期使用磨损后整体报废。材质渲染阶段根据零件实际用材赋予对应材质：金属结构件采用哑光钢材材质，表面做了轻微的氧化喷砂质感处理，铰接销轴、调节螺杆等传动件赋予光亮镀锌金属质感，压头部位采用硬质合金的深灰金属质感，整体渲染效果贴近实际工业工装的真实外观，无过度夸张的特效处理。设计思路围绕手动工装的实用性展开，采用螺旋夹紧与杠杆压紧结合的结构，既保留螺旋夹紧大夹紧力、自锁性好的优势，又通过杠杆压臂放大压紧行程，实现快速开合，相比普通纯螺旋夹具操作效率更高，相比快速夹钳夹紧力更大、自锁更可靠，可广泛应用于机加工装夹、焊接定位、装配固定等场景，模型各零件参数可编辑，能够根据实际使用需求调整夹持行程、安装尺寸、压紧力参数，适配不同的工件装夹需求。
