法兰连接式高压截止阀三维结构设计

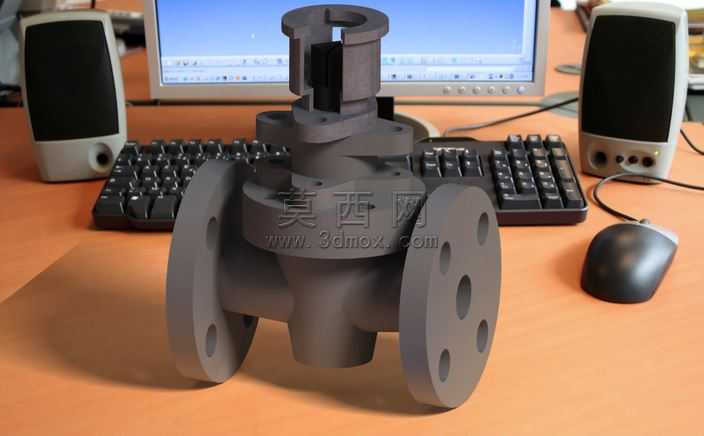

本高压阀三维模型采用CatiaV5软件完成全参数化建模，建模过程严格遵循高压阀门的工业设计规范，从阀体基础结构到内部启闭组件均实现1:1比例还原，整体结构完整无缺失特征。建模初期先梳理高压阀的功能逻辑：该阀用于高压管路系统的流体通断控制，因此整体采用双侧法兰连接结构，法兰盘上均匀分布螺栓安装孔，可实现与高压管路的刚性密封连接，建模时对法兰盘的密封面做了精细化处理，保留了密封凸台的结构特征，确保后续装配时的密封贴合度。阀体主体采用一体化铸造成型的结构思路，中部为容纳启闭件的阀腔，流道采用平滑过渡设计，减少高压流体流经时的阻力与冲蚀，建模时对阀腔内壁的圆角过渡做了参数化约束，避免应力集中问题。上部的阀杆安装结构做了分层设计，包含填料函、压盖配合位、驱动连接端，各段轴径尺寸严格匹配高压阀的密封与传动要求，阀杆与启闭件的连接部位做了防转结构设计，确保启闭过程中阀瓣不会发生周向转动，保证密封面的贴合精度。模型渲染阶段采用哑光金属材质模拟铸钢阀体的质感，对法兰密封面、阀杆配合面等机加工部位赋予了高光金属材质，区分铸造面与机加工面的视觉差异，整体渲染效果清晰呈现各部件的装配关系与结构层次。设计过程中重点考虑了高压工况下的结构强度，阀体壁厚按照高压承压等级做了对应设计，各连接部位的加强筋结构自然融入阀体外形，既保证承压能力又避免冗余材料浪费，所有部件的配合间隙均按照实际装配要求预留，可直接用于虚拟装配验证、工程图导出以及后续的有限元分析工作，模型各特征均保留参数化历史记录，可根据实际工况参数调整通径、压力等级、法兰尺寸等关键参数，快速衍生出不同规格的高压阀设计方案。
