16吨履带式电缆牵引输送设备

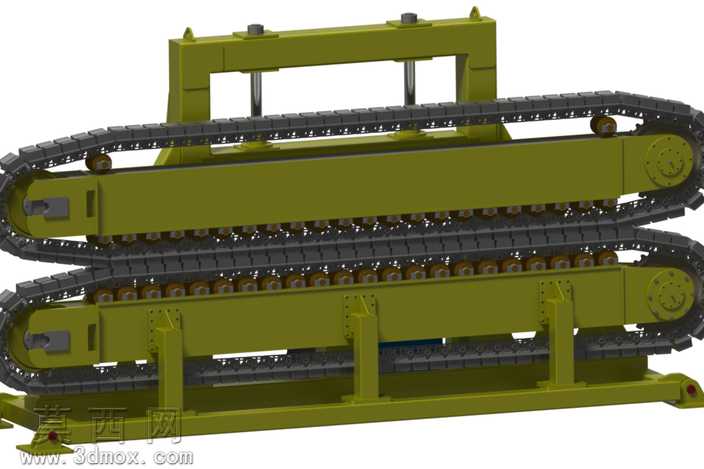

本模型为16吨规格履带式电缆牵引设备，采用三维参数化建模完成整体结构搭建，建模过程中先完成底部机架的基准定位，以型钢焊接框架为基础搭建支撑结构，逐一绘制支撑立板、安装座的特征，通过拉伸、切除、阵列等特征命令完成机架上的安装孔位、加强筋结构，保证机架部分的结构强度符合16吨牵引载荷的设计要求。上下两组履带牵引单元为设备核心结构，建模时先完成单侧履带板的单体建模，对履带板的啮合齿面、防滑接触面做细节特征处理，再通过链条阵列命令完成整圈履带的装配，配合主动轮、从动轮、托带轮的轮体建模，还原履带传动的完整运动副结构；上下牵引单元之间设置可调节间距的压紧机构，通过导向立柱、调节螺杆的特征建模，实现上牵引单元的升降调节功能，可适配不同外径规格的电缆夹持需求。设备的驱动端集成在履带单元侧部，建模时还原了驱动连接法兰、端盖密封结构的细节，对机架底部的调平脚座、吊装孔位也做了对应特征设计。材质渲染阶段，主体机架与履带架采用军绿色金属漆材质，调整材质的粗糙度、金属度参数还原工业涂装的哑光质感，履带板采用淬火钢材质，添加轻微的磨损纹理做旧处理，导向立柱、调节螺杆采用光亮镀铬金属材质，区分不同部件的材质差异；渲染时采用三点布光方案，主光源从侧上方投射突出设备的结构轮廓，辅助光源补全暗部细节，顶光强化履带链节的结构层次，整体渲染效果还原工业设备的真实质感。设计思路围绕大吨位电缆敷设的作业需求，采用双履带对夹的牵引形式，通过上下履带的同步运转提供均匀的夹持摩擦力，避免单组牵引对电缆外护套造成损伤，可调节的压紧结构可适配多规格电缆的牵引作业，整体结构布局紧凑，支撑机架的重心经过优化设计，保证大拉力牵引作业时的设备稳定性，可用于长距离、大截面电缆的敷设施工作业场景。
