工业级手动控制液压绞车三维设计模型

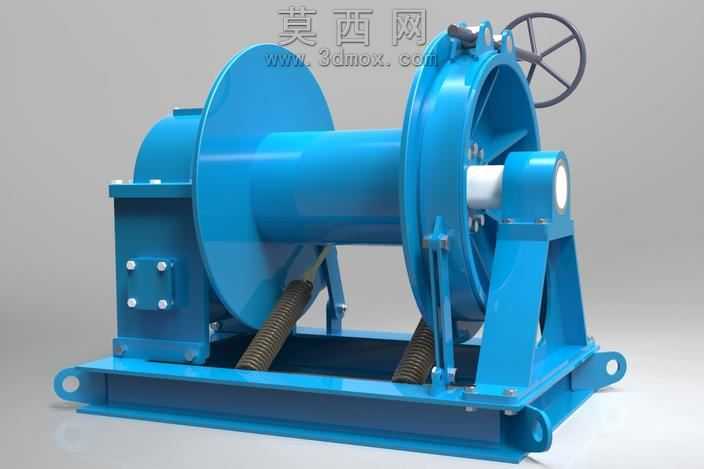

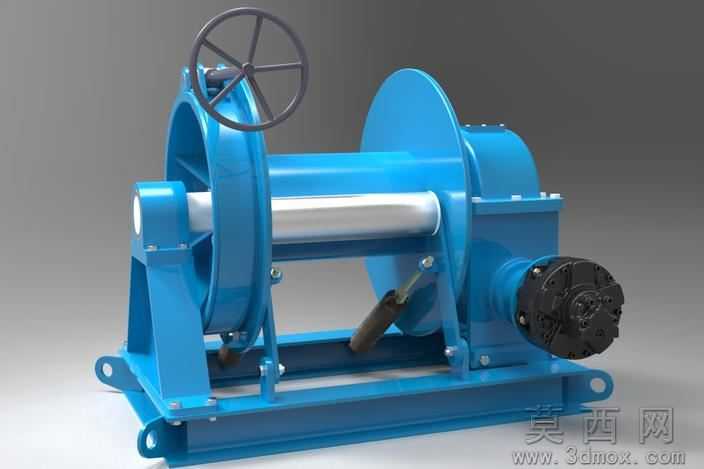

本液压绞车三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对绞车的各个组成部件进行了1:1等比例还原，完整呈现了液压绞车的真实结构与装配关系。模型构建过程中，首先完成底座机架的基准搭建，采用型钢焊接式底座结构，预留了标准安装固定孔位，保证机架的承重强度与安装适配性；随后完成卷筒组件的建模，卷筒采用中间光轴配合两侧挡缘的结构，挡缘做了圆弧过渡处理，避免钢丝绳收放过程中出现割绳、卡绳问题，卷筒与主轴之间的装配配合公差按照机械设计标准设定，还原真实的转动配合关系。手动操作手轮部分采用辐条式手轮结构，手轮与制动调节机构做了联动装配设计，可直观呈现手动控制绞车制动、离合的动作逻辑；液压驱动端完整还原了液压马达的外部结构与安装法兰，液压马达与减速传动机构的连接位置做了精准的装配对位，清晰展示液压动力输入到卷筒转动的动力传递路径。模型还对离合拨杆、制动组件、紧固件等细节零件做了完整建模，没有遗漏关键结构部件。渲染阶段采用工业产品渲染流程，主体金属结构件赋予蓝色工业涂装金属材质，还原设备出厂的漆面质感，卷筒缠绕工作面赋予光亮金属材质，液压马达部分做了黑色铸铁材质区分，手轮、操作拨杆等操作件赋予深色耐磨金属材质，底座部分添加了轻微的使用质感表现，整体渲染光影柔和，结构层次清晰，可直观区分各个功能部件。设计思路上围绕液压绞车的实际使用场景展开，兼顾牵引承重能力与操作便捷性，手动控制结构的设置可在液压系统失压时实现应急操作，整体结构布局紧凑，传动路径清晰，安装固定方式符合工业现场的安装要求，模型装配逻辑符合真实产品的装配工艺，可用于液压绞车的结构展示、原理讲解、设计参考等场景，完整还原了液压绞车从动力输入、减速传动、卷筒收卷到手动控制、制动锁止的全部功能结构。
