透明直身敞口盛水玻璃杯三维结构设计

　　日常场景里随处可见的直身敞口玻璃杯，看似结构简单，实际在三维建模阶段需要兼顾成型工艺、使用手感与结构稳定性，并非随意拉伸出锥台结构就能满足量产与使用要求。这类杯具最核心的应用场景覆盖日常居家饮水、办公场所待客、餐饮门店饮品盛装多个领域，不同场景下对杯体的壁厚、锥度、底座尺寸的要求存在细微差异，建模时需要提前预留适配空间。

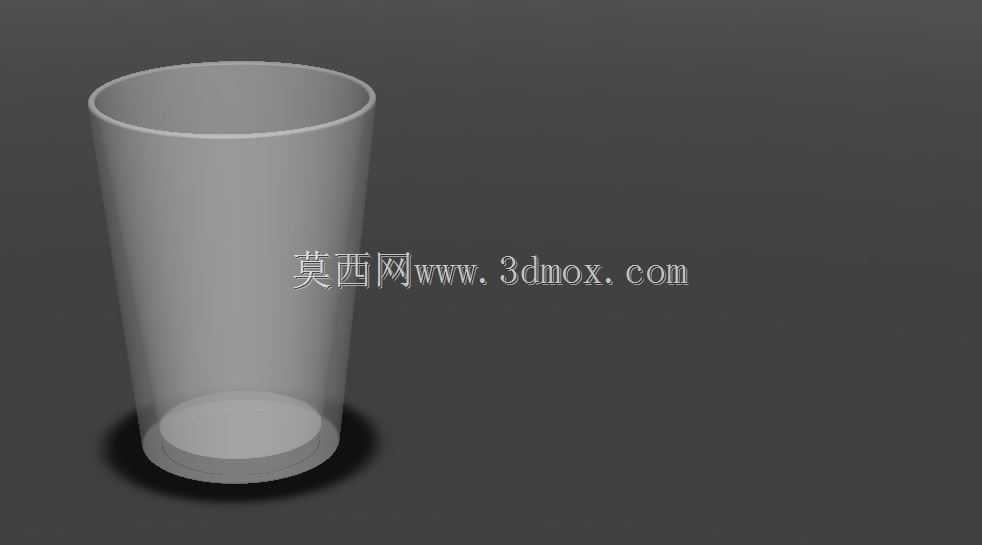

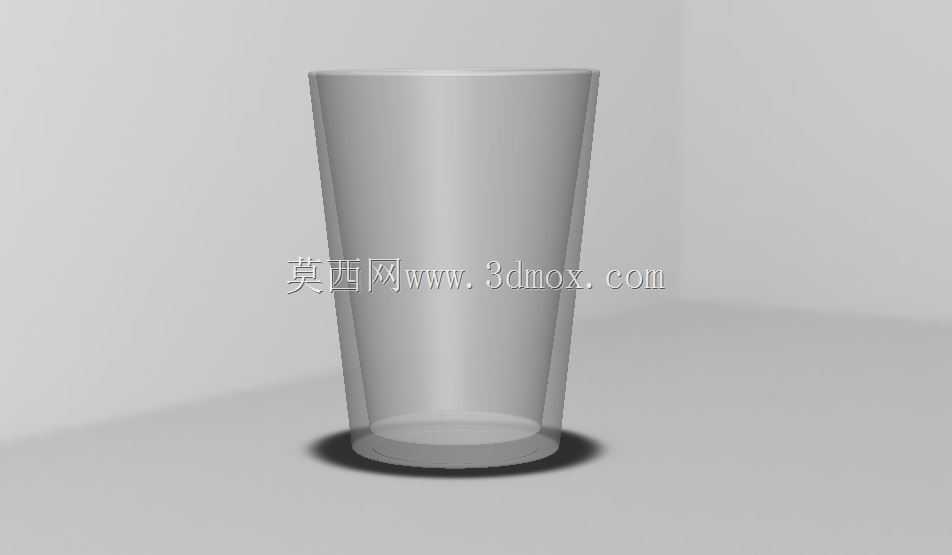

　　从结构功能层面看，这款杯体采用上宽下窄的微锥设计，并非单纯为了视觉上的挺拔感，首先是适配玻璃热成型后的脱模工序，微小的拔模斜度能让成型后的杯体顺利脱离模具，避免杯壁与模腔粘连产生表面瑕疵；其次是叠放收纳需求，同规格的杯体可以通过锥度导向部分套叠，减少仓储与运输过程中的空间占用，这一点在餐饮批量采购场景中是非常重要的选型考量点。杯口位置做了加厚卷边处理，建模时需要在杯口顶端做圆弧过渡的增厚结构，一方面消除玻璃切割后的锐边，避免饮用时划伤唇部，另一方面卷边结构能提升杯口的抗冲击强度，减少日常磕碰导致的杯口崩裂问题。

　　杯体的壁厚设计需要兼顾通透感与结构强度，整体采用等壁厚设计思路，仅在底座位置做局部加厚，加厚的底座可以降低整杯的重心，提升放置时的稳定性，即使杯内盛装满杯液体，也不容易因轻微外力碰撞发生倾倒。底座与杯壁的过渡位置做了内凹的圆弧处理，避免直角过渡导致的应力集中，同时底座的下表面做了极细微的内凹设计，也就是行业内常说的“凹底”结构，能让杯体放置在不太平整的桌面时也能保持稳定，不会出现放置后晃荡的问题，同时减少底座与桌面的接触面积，避免玻璃底座与硬质桌面摩擦产生划痕。

　　建模过程中首先需要确定整体的尺寸边界，常规家用款的杯体总高控制在120mm左右，杯口外径设置为75mm，底座外径设置为62mm，这个尺寸比例刚好匹配成年人单手握持的手感，握持时手指能自然环绕杯壁，不会出现杯径过粗握持费力、或者杯径过细容易脱手的问题。壁厚统一设置为2.5mm，这个厚度既能保证玻璃的结构强度，日常正常使用不会轻易碎裂，又能保证玻璃的通透质感，不会因为壁厚过厚显得笨重。底座的加厚区域厚度控制在5mm，加厚区域从距离底座30mm高度的位置开始平滑过渡，避免壁厚突变导致玻璃成型时冷却速度不均产生内应力，后续使用过程中出现自爆问题。

　　杯体的内壁与外壁保持同轴的锥度，拔模斜度设置为3度，这个角度刚好平衡脱模便利性与叠放间隙，叠放时相邻杯体的间隙控制在2mm左右，既不会因为间隙过小导致套叠后卡滞难以分离，也不会因为间隙过大导致叠放后倾斜歪倒。杯口的卷边结构外径比杯壁上端外径大2mm，卷边的圆弧半径设置为1mm，圆滑过渡到杯体内壁，避免卷边位置出现清洁死角，日常使用后容易清洗，不会残留污渍。

　　在实际结构校验阶段，需要重点验证几个关键位置的应力分布，首先是杯壁与底座的过渡位置，满杯盛装液体时这个位置承受的液体静压力最大，需要通过圆角过渡分散应力，避免长期使用后从这个位置开裂；其次是杯口卷边位置，日常使用中杯口是最容易发生磕碰的位置，卷边的圆弧结构能将磕碰的冲击力分散到更大的区域，减少局部应力集中导致的崩边；最后是底座的下表面，需要保证放置时的支撑面为连续的环形接触，避免局部凸起导致放置不稳。

　　这类透明杯体的建模还需要考虑后续渲染的结构合理性，所有曲面都要保证G2连续，避免出现棱线或者曲面褶皱，影响玻璃材质的折射与反射效果，还原真实玻璃的通透质感。同时模型的结构完全适配玻璃吹制或者压制成型的工艺要求，不存在倒扣、壁厚突变等无法量产的结构问题，可直接对接后续的模具设计环节，不需要做大幅的结构调整。
