内燃机点火系统火花塞结构三维数模

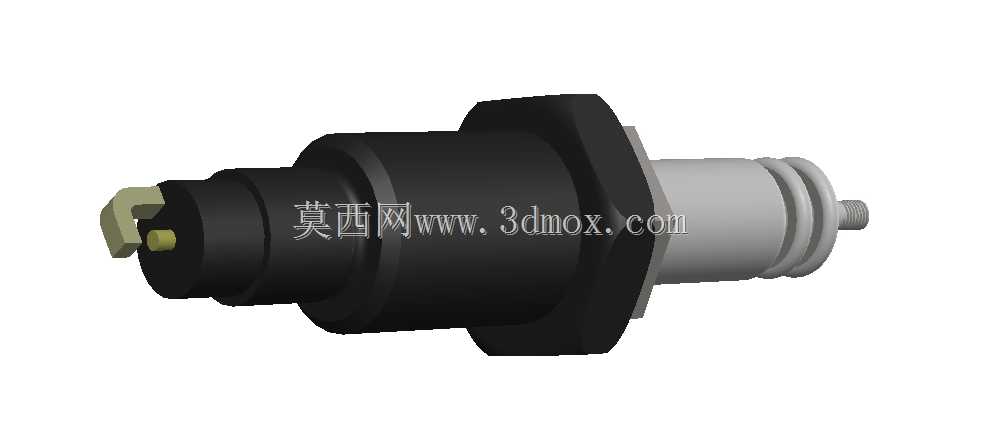

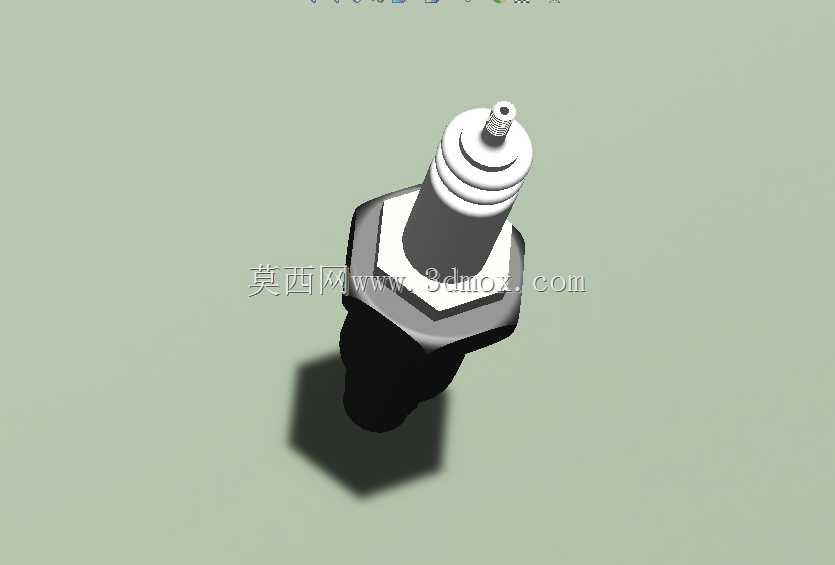

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、工况稳定性的核心执行部件，这套三维数模完整还原了量产车用火花塞的全尺寸结构，覆盖从接线端到点火端的所有装配特征，可直接用于点火系统匹配校核、发动机周边布局干涉检查、教学演示结构拆解等场景。从实际装车工况来看，火花塞的安装边界直接受气缸盖上火花塞安装座的尺寸约束，建模时严格遵循了常用M14×1.25安装螺纹的参数规范，螺纹段有效啮合长度控制在12mm区间，能够匹配多数排量1.0L-2.5L自然吸气及小排量涡轮增压汽油机的缸盖安装孔深度，避免出现螺纹啮合不足导致的漏气、或者伸入过长触碰活塞顶部的问题。六角对边尺寸按照标准16mm扳手空间设计，建模时预留了足够的套筒操作余量，

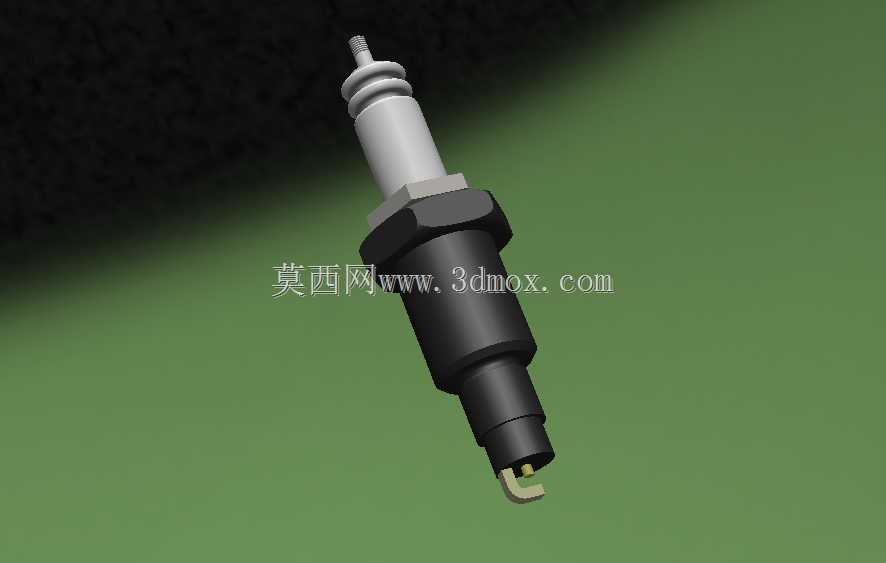

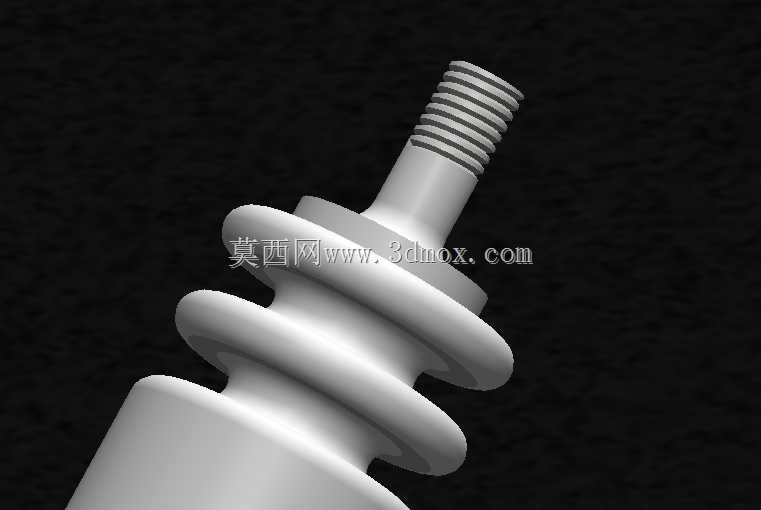

　　在做发动机舱周边布局时，可直接以该六角面为基准校核点火线圈安装空间、高压线束走向，不会出现实际装配时套筒无法卡入、周边管线干涉的问题。从功能结构来看，数模完整还原了火花塞的分层绝缘设计，上部的陶瓷绝缘段做了多道伞棱结构，这种结构并非外观装饰，而是为了增加高压电沿陶瓷表面的爬电距离，在发动机舱高湿、多尘的工况下，能够避免高压电沿绝缘体外表面泄漏，保证点火能量全部集中到电极端。金属壳体与陶瓷体之间的密封垫圈、内部导电密封层的结构也做了1:1还原，在做热负荷仿真分析时，可直接基于该数模划分网格，计算不同热值下壳体、陶瓷体、中心电极的温度分布，匹配不同压缩比发动机的热值选型需求。中心电极与侧电极的间隙按照常规量产车0.8mm的标准值设定，

　　电极端部的细小倒角、侧电极的折弯弧度都完全贴合实际量产件的工艺特征，在做点火仿真时，可直接提取电极间隙区域的流体域，计算不同混合气浓度、不同缸内压力下的点火击穿电压阈值，为点火提前角标定、点火能量匹配提供结构基础。接线螺母的结构做了标准化还原，能够匹配常见的卡扣式、螺栓压紧式点火线圈接头，在做点火系统装配模拟时，可直接验证接头插拔行程、卡接锁紧量，避免出现接头松脱导致的缺缸故障。在实际的发动机改型设计中，很多工程师容易忽略火花塞伸入燃烧室的深度，这套数模将电极端面到密封垫圈贴合面的距离严格控制在7mm区间，既保证电极能够处于燃烧室的最优点火位置，让火焰核形成后能够快速向整个燃烧室传播，缩短燃烧滞燃期，

　　又不会因为伸入过长导致电极过热引发早燃。陶瓷体上部的接线端做了滚花防滑结构，在做手工装配模拟或者维修工艺仿真时，可直接基于该特征验证接线时的摩擦力矩，避免高压接线端子转动导致的接触不良。从建模思路来看，整个零件采用参数化建模逻辑，所有特征尺寸都关联到全局参数表，后续如果需要匹配不同车型的特殊安装需求，比如调整螺纹长度适配不同厚度的缸盖、调整电极间隙适配燃气发动机、调整热值对应的陶瓷体导热段长度，只需要修改对应参数即可快速生成新的结构变体，不需要重新从零建模。数模的外形曲面全部做了连续性处理，没有碎面、尖角等建模缺陷，导入各类CAE仿真软件时不需要额外做几何修复，可直接用于模态分析，计算发动机不同转速下火花塞的振动响应，验证长期运行下是否会出现螺纹松动、陶瓷体开裂的风险。在做发动机进排气道、燃烧室的流场分析时，可将火花塞模型直接装配到燃烧室对应位置，还原火花塞本体对缸内滚流、挤流的扰动影响，让流场仿真结果更接近实际工况，避免因为忽略火花塞占位导致的滚流比计算偏差，进而影响燃烧系统的匹配精度。
