异形支座类机械支撑零件三维设计

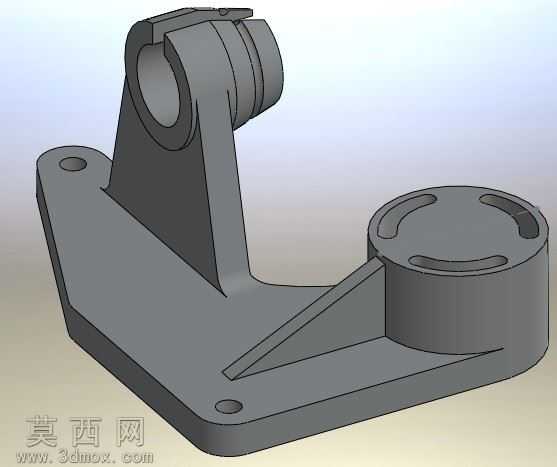

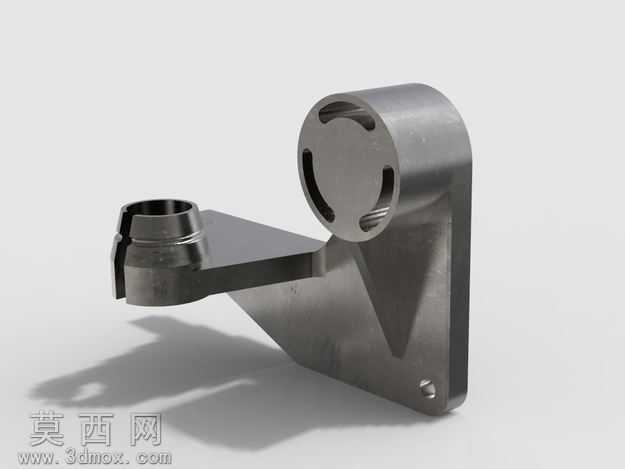

本作品为一款异形结构的机械支撑支座零件，采用三维参数化建模方式完成全流程设计，建模过程中优先以基准面、基准轴作为定位参照，保证各结构特征的尺寸精度与位置公差符合机械设计规范。建模起始阶段先绘制底部安装底板的二维草图，通过拉伸特征生成底板基体，底板上预留两个同轴度精准的安装通孔，用于零件在设备基座上的螺栓固定，底板边缘做了圆角过渡处理，避免应力集中问题。在底板上方依次构建斜向支撑筋板、上部铰接套筒、右侧圆形限位座三个核心功能结构：斜向筋板采用变厚度设计，从上部套筒位置平滑过渡到底板与右侧限位座的连接位置，通过筋特征与拉伸切除结合的方式完成，既保证整体结构的抗弯折强度，又尽可能减少零件整体重量；上部铰接套筒为同轴双层台阶结构，内壁预留铰接轴的配合间隙，套筒外侧设计有环形卡槽与定位凸台，用于配套铰接件的轴向限位，防止工作过程中出现轴向窜动；右侧圆形限位座为沉台结构，端面设计有三个均匀分布的弧形卡槽，用于配套旋转件的周向定位，限位座与底板之间通过三角形加强筋连接，提升侧向受力时的结构稳定性。渲染阶段采用哑光金属材质模拟铸铁机加工零件的真实质感，对配合面、安装孔边缘做了高光处理，还原机加工后的表面光洁度效果，通过环境光与定向光源组合打光，清晰呈现各结构的棱边、曲面过渡与加强筋的连接细节，直观展示零件的装配关系与受力结构。设计过程中充分考虑零件的加工工艺性，所有拔模角度、圆角半径、孔位尺寸均符合常规机加工的工艺要求，避免出现无法加工的薄壁、锐角结构，各功能结构的尺寸经过参数化关联，可根据实际装配需求快速调整对应尺寸，适配不同规格的配套设备使用场景。
