径流式涡轮叶轮精密三维结构设计

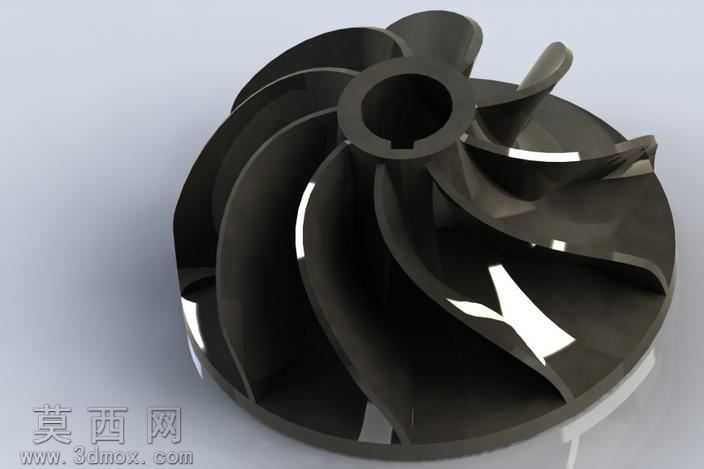

本作品为径流式涡轮叶轮的三维参数化建模成果，建模阶段以流体动力性能需求为核心逻辑，首先确定叶轮的整体外轮廓尺寸、中心轴孔的配合公差基准，中心轴孔处预留标准键槽结构，保障与传动轴的周向固定可靠性，避免运转过程中出现打滑偏移问题。叶片采用空间扭曲曲面构型，建模过程中逐片校准叶片的进口安装角、出口安放角参数，每相邻两片叶片之间的流道截面做平滑过渡处理，消除流道内的突兀折角，减少流体介质在流道内流动时的局部阻力损失与涡流扰动。整体建模完成后对所有曲面做连续性检查，修复曲面拼接处的微小缝隙，将片体结构缝合成完整的实体模型，同时对叶片前缘、尾缘做小圆角钝化处理，既降低流体冲刷带来的应力集中风险，也提升模型整体的结构工艺性。材质渲染阶段选用哑光深灰工程合金材质，模拟高温合金基材经精密铸造后的表面质感，调整材质的粗糙度、反光度参数，还原金属部件在工业光照环境下的真实视觉效果，渲染时采用柔和侧光光源，清晰呈现叶片曲面的扭曲走向、流道的空间形态，以及中心轴孔、键槽的细节结构。结构设计上兼顾气动性能与结构强度，叶片与轮盘的连接位置做加厚过渡处理，降低高速旋转时叶片根部的离心应力集中，轮盘整体做等强度设计，在满足结构刚度要求的前提下尽可能控制整体重量，减少旋转工况下的转动惯量。整个模型的几何精度满足后续流体仿真、结构强度校核、加工工艺编制的使用需求，可直接导入仿真模块开展流场分析、应力应变计算，也可用于相关机械产品的装配干涉检查、结构方案验证，为涡轮类动力部件的设计优化提供精准的三维数字模型支撑。
