杜卡迪L型双缸摩托车发动机三维结构

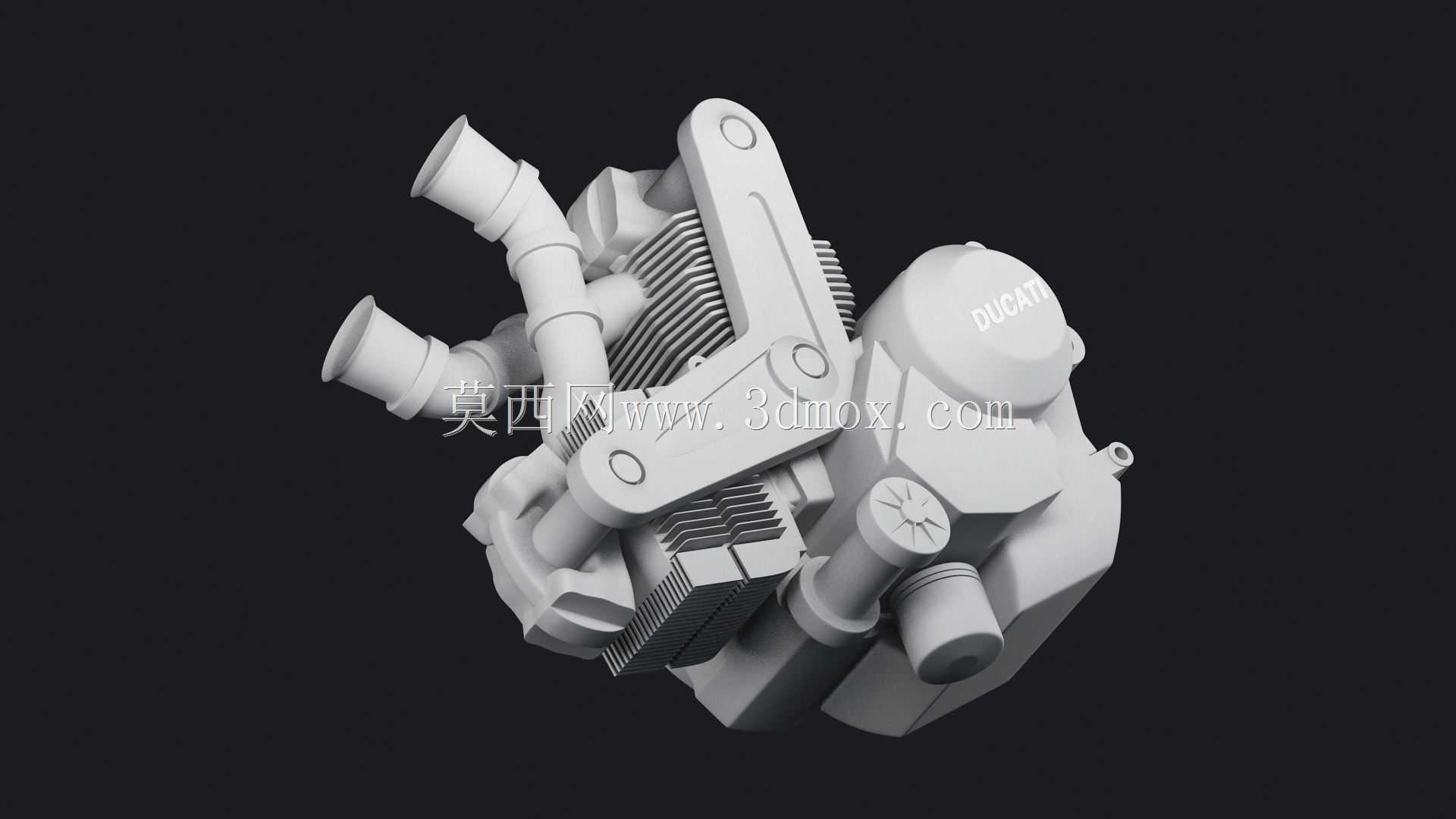

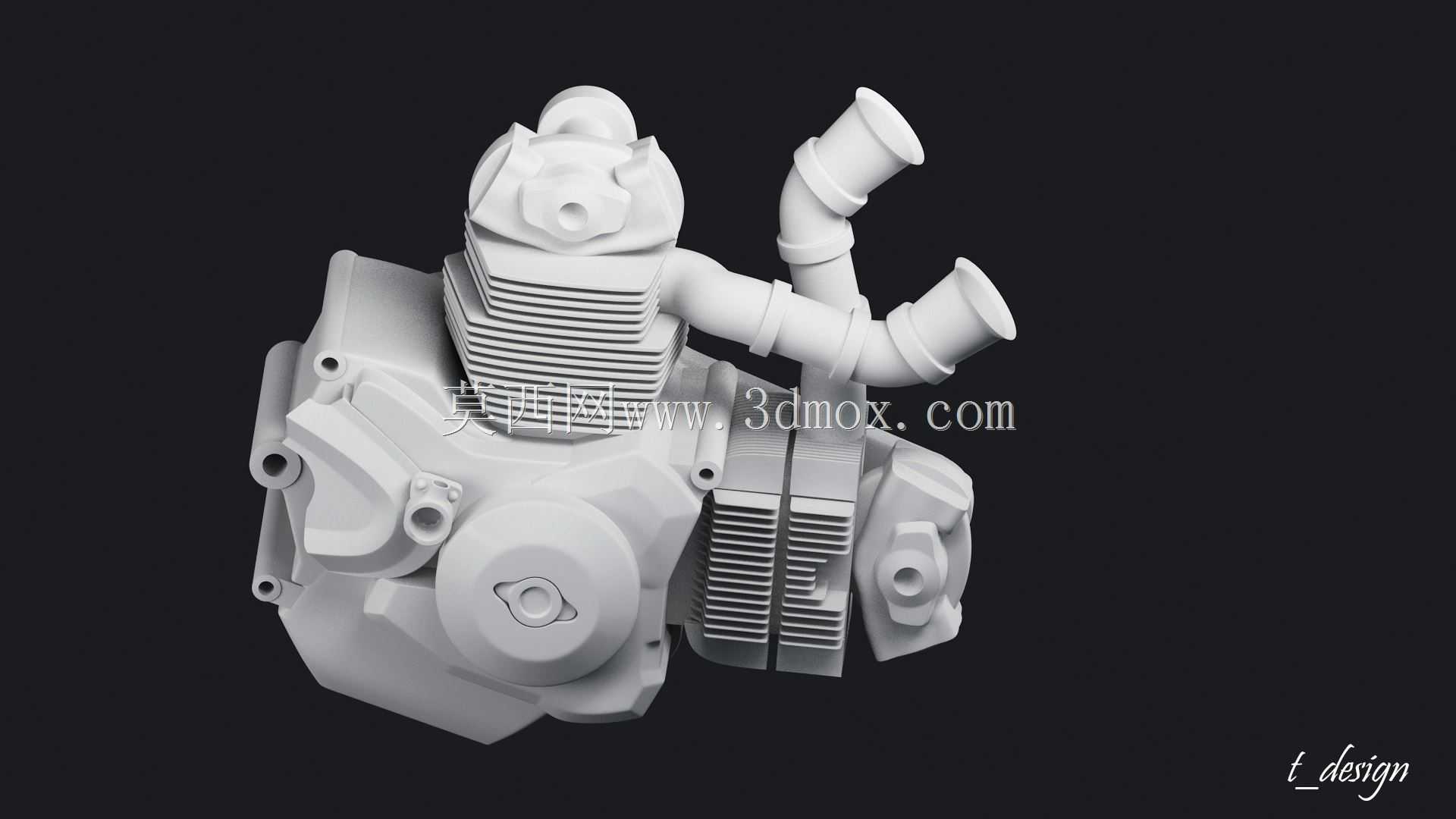

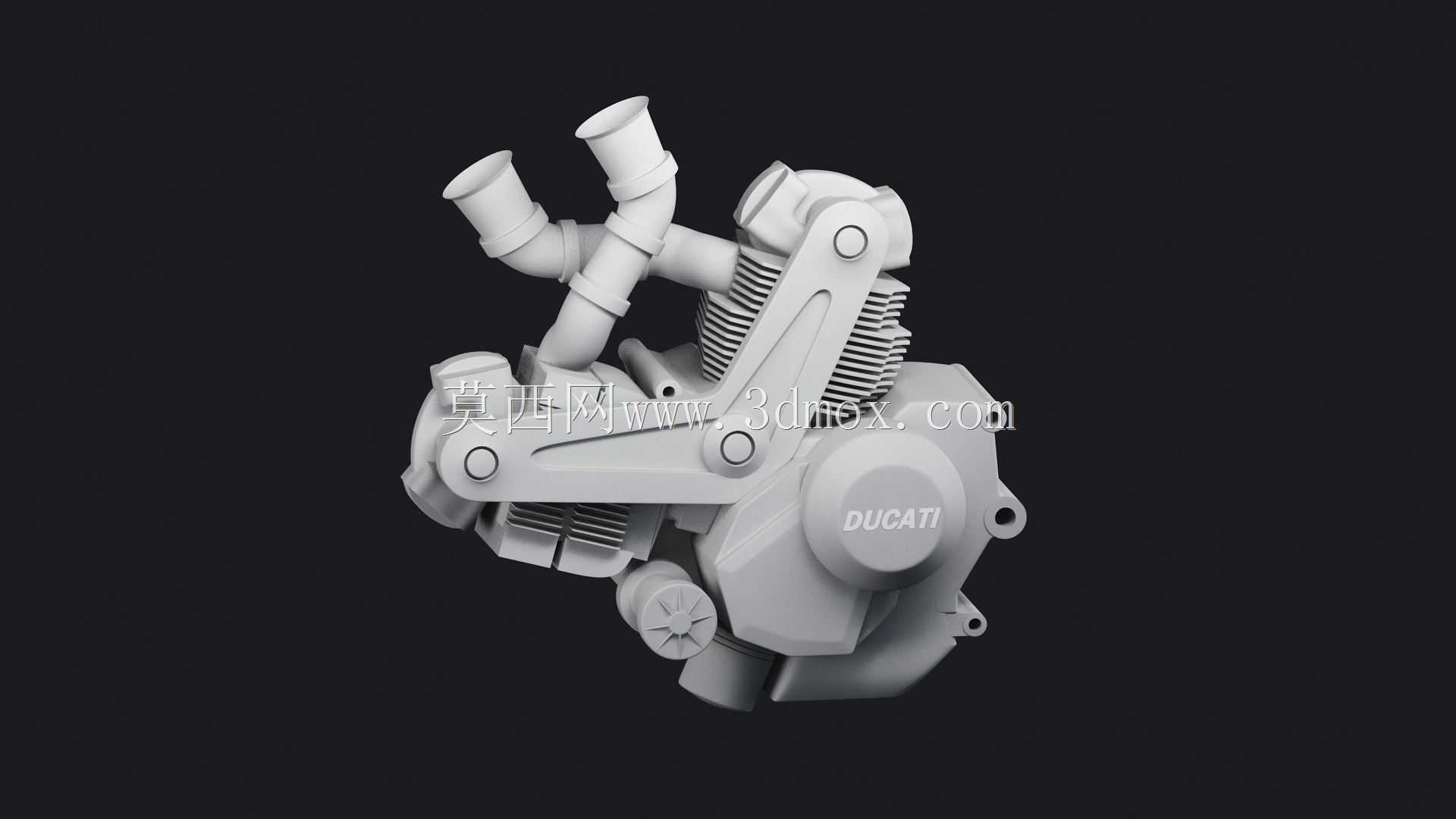

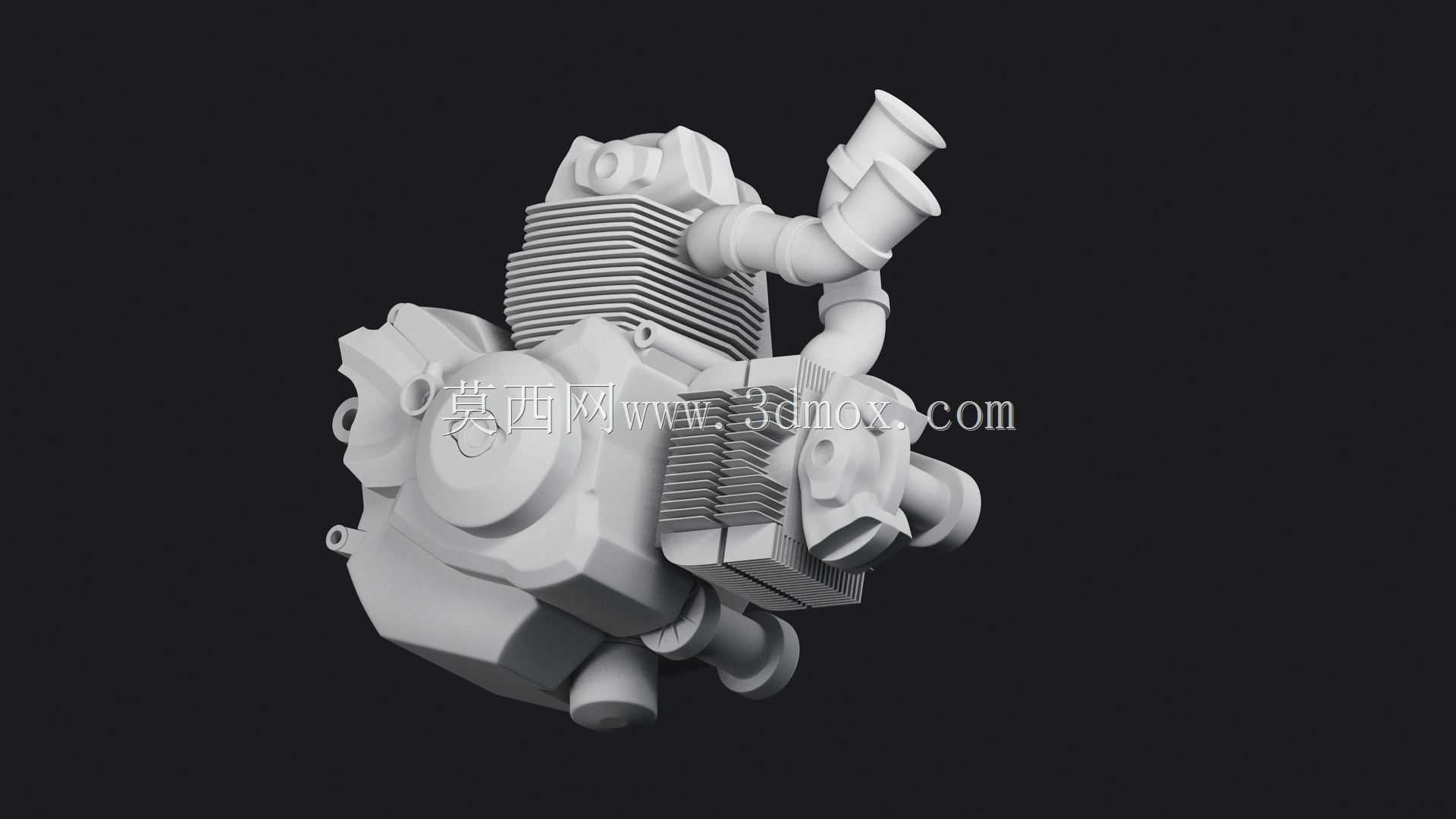

　　这套杜卡迪双缸发动机的三维结构，完整还原了品牌标志性L型90度夹角双缸动力单元的全部装配细节，从缸体散热鳍片的排布角度、进排气歧管的弯折曲率，到曲轴箱合箱面的密封止口、侧盖螺栓的分布位置，都按照实机的装配逻辑做了完整还原，没有做任何简化处理，能直接用于动力总成匹配、整车布局校核、改装方案验证等场景。

　　在摩托车整车开发环节，这套模型可以直接导入整车总装环境，核对发动机与车架的安装点坐标，确认车架立管、后摇臂枢轴、悬挂安装位与发动机本体的间隙，避免实车装配时出现部件干涉；进排气歧管的走向完全匹配实机的进气谐振需求，做进气系统改装、排气头段定制的时候，可以直接在模型上测量歧管接口的法兰尺寸、安装孔位分布，不用反复拆解实机测绘，能大幅缩短改装方案的验证周期。散热系统的匹配上，缸体与缸头的散热鳍片厚度、间距、倾斜角度都按照风冷机型的散热逻辑设计，做油冷改装、水冷套件加装的时候，可以直接在模型上定位油道开孔位置、散热器安装支架的固定点，不会破坏缸体本身的结构强度。

　　从功能特性来看，这套L型双缸结构采用90度气缸夹角设计，能完美平衡一阶往复惯性力，相比并列双缸结构不需要额外加装平衡轴，既可以降低动力总成的整体重量，又能减少动力传递过程中的机械损耗，很适合大排量运动型摩托的动力需求。模型里完整还原了配气机构的驱动路径、正时链条的张紧结构、气门摇臂的安装位置，做配气相位调整、高角度凸轮轴改装的时候，可以直接在模型上模拟气门升程变化，核对活塞在上止点时与气门的间隙，避免改装后出现气门碰活塞的故障。离合器与变速箱的连接结构也做了完整呈现，包括初级减速齿轮的啮合位置、离合器大鼓的安装边界、换挡拨叉的运动行程，做传动比调整、滑动离合器改装的时候，可以直接在模型上核对改装部件的安装尺寸，不用反复拆装实机验证适配性。

　　设计思路上，这套动力单元的结构完全围绕运动摩托的轻量化、紧凑化需求展开，L型的气缸布局让发动机的整体重心更靠近车辆的几何中心，能有效降低整车的重心高度，提升弯道行驶时的操控灵活性。曲轴箱采用上下分体式合箱结构，合箱面刚好经过曲轴的旋转中心，既可以保证曲轴安装的同轴度，又能提升箱体整体的结构刚性，承受大扭矩输出时的形变。缸头的散热鳍片顺着车辆行驶时的气流方向倾斜布置，能让迎面气流顺畅穿过鳍片间隙，带走高负荷运转时产生的热量，避免长时间高转行驶时出现热衰。进气管路采用不等长设计，匹配两个气缸的进气脉冲时序，能提升中低转速区间的进气效率，优化日常骑行的动力响应。

　　安装边界与尺寸方面，这套发动机的三个核心安装点分别位于曲轴箱前端、变速箱上部、曲轴箱后端，安装孔的坐标公差控制在0.1mm以内，和实机的安装尺寸完全一致，做车架设计的时候可以直接提取安装点坐标做受力分析，校核车架在急加速、重制动工况下的结构强度。发动机的整体外轮廓尺寸完全还原实机，包括缸头最高点距离曲轴中心的高度、变速箱尾部的突出长度、左右侧盖的突出宽度，做整车外观覆盖件设计的时候，可以直接在模型上生成覆盖件的贴合曲面，保证覆盖件和发动机之间留有足够的散热间隙，不会因为发动机运转时的震动出现覆盖件磕碰。外接部件的接口位置也做了精准还原，包括机油滤芯的安装位置、油冷器的进出油口角度、启动电机的安装凸台位置、传感器的接线座朝向，做整车线路布置、油路设计的时候，可以直接规划管线的走向，避免管线和运动部件、高温部件接触，提升整车的可靠性。

　　对于三维建模从业者来说，这套模型的结构拆分逻辑完全遵循实际装配工艺，每个部件的建模顺序都和实机的装配流程对应，从曲轴、连杆、活塞等核心运动部件，到密封垫片、螺栓、卡箍等标准件，都做了独立的零件建模，没有做合并处理，可以直接用来学习大排量摩托车发动机的结构原理，也可以作为同类动力单元建模的参考模板，掌握复杂动力总成的建模思路、装配约束设置方法。做教学演示、结构科普的时候，还可以直接对模型做爆炸视图处理，清晰展示每个部件的装配关系，比平面图纸的展示效果更直观。
