液压阻尼弹簧式减震缓冲部件结构设计

　　这款带外置阻尼储液筒的弹簧减震结构，在各类行走机械、工业设备的振动隔离场景中应用极广，小到两轮代步车的前后悬架，大到非道路工程机械的驾驶室悬置、工业输送线的振动工位缓冲，都能见到同结构原理的部件身影。不同于单纯依靠橡胶形变吸能的缓冲件，这类组合式减震结构将螺旋弹簧的线性承载能力与液压阻尼的速度敏感型耗能特性结合，能同时应对静载支撑与动态冲击的双重需求，避免单一弹性元件在受冲击后出现的往复余振问题。

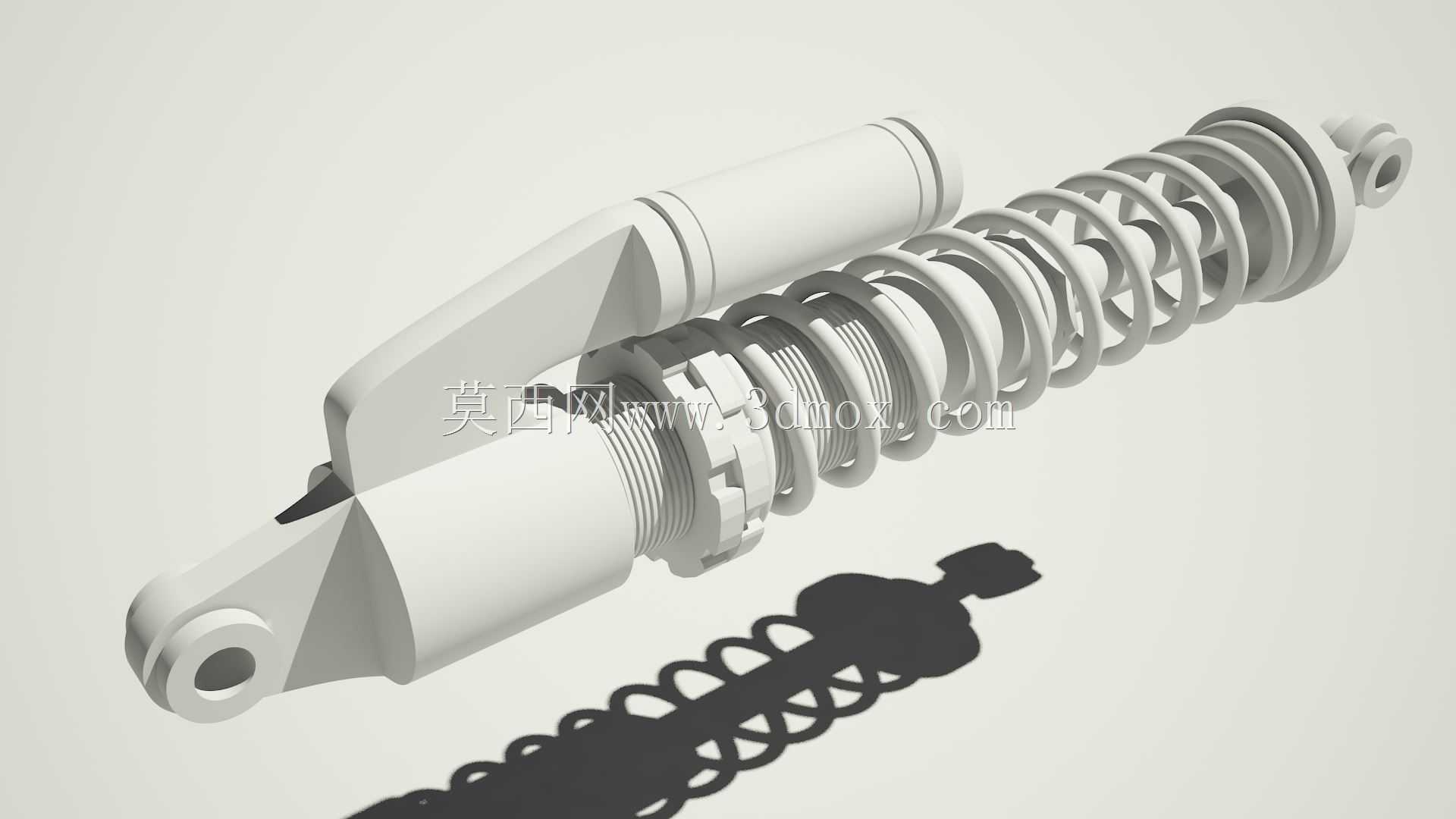

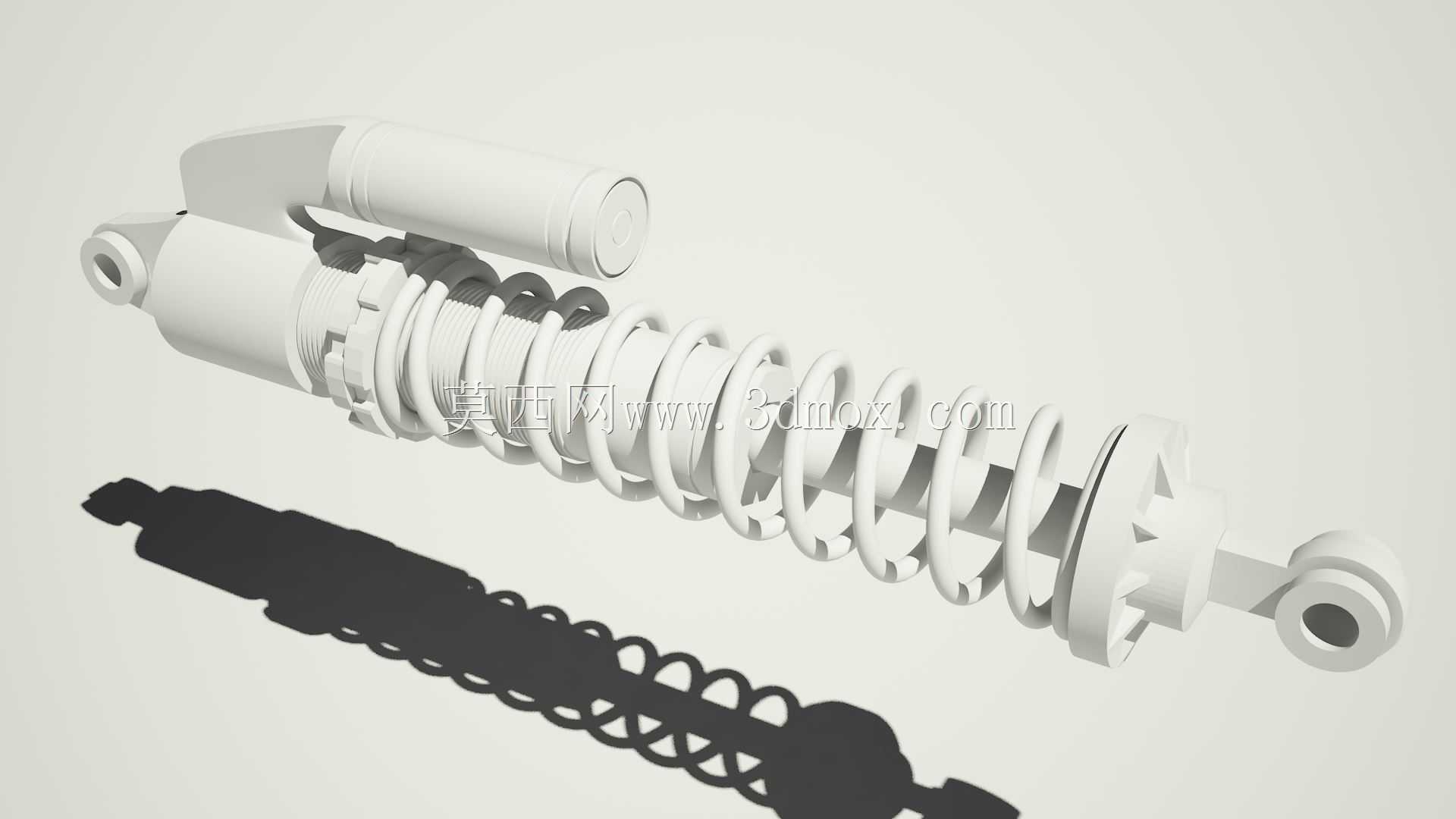

　　从结构设计逻辑来看，整个部件以中心的阻尼缸筒作为承力核心，外侧套置的圆柱螺旋弹簧承担主要的静载荷支撑，上端的吊环结构用于连接车架或设备机架端，下端的吊耳对应连接车轮端或振动源侧的安装位，外置的圆柱形储液筒通过内部流道与主阻尼腔连通，当减震器受压缩行程时，活塞在缸筒内移动，腔体内的液压油通过活塞上的节流阀片产生阻尼力，将冲击动能转化为油液的内摩擦热能散出，拉伸行程时储液筒补充腔体内的油液容积差，保证阻尼力输出的连续性。弹簧的螺距、线径经过匹配调校，在额定承载范围内不会出现并圈碰磨的问题，弹簧两端的支撑圈做了磨平处理，保证受力时弹簧不会出现侧向偏移，避免偏磨导致的阻尼杆密封件过早损坏。

　　在安装边界的考量上，这类减震部件的两个安装吊环均采用带橡胶衬套的铰接结构，允许安装端存在小角度的摆动余量，适配悬架跳动时的角度变化，不会因为硬连接产生附加的弯曲应力作用在阻尼杆上。设计时需要预留足够的上下运动行程，压缩极限位置要保证弹簧压并前阻尼筒先到达机械限位，拉伸极限位置要保证活塞不会脱出缸筒，同时要预留阻尼杆的防尘罩安装空间，避免泥沙、灰尘附着在阻尼杆表面刮损油封。不同应用场景下的阻尼调校逻辑差异较大，用于代步车辆的减震会将阻尼阀片的开度设置得偏大，低速压缩阻尼偏软保证过细碎颠簸时的舒适性，高速压缩时阀片开度受限阻尼力快速上升，避免过大冲击击穿悬架；用于工业设备隔振的版本则会将阻尼设置得更偏硬，配合刚度更高的弹簧，快速衰减设备运转产生的持续振动，避免振动传递到安装基座影响周边设备精度。

　　建模过程中需要重点关注几个配合部位的公差匹配：阻尼杆与缸筒端盖的导向套配合间隙要控制在合理范围，间隙过大会导致阻尼杆晃动刮伤油封，间隙过小会在热胀冷缩时出现卡滞问题；弹簧的内径要比阻尼筒外径大出足够的间隙，避免弹簧压缩形变时蹭到缸筒外壁产生异响；吊环内的衬套安装孔与连接销轴的配合要采用间隙配合，保证铰接转动顺畅，同时不能有过大的旷量导致行驶或运转时产生撞击异响。整个部件的外露金属表面都需要做防腐处理，缸筒、储液筒表面多采用电泳加喷塑的工艺，弹簧表面做喷丸加电泳处理，提升耐锈蚀能力，应对户外使用时的雨水、泥污侵蚀。
