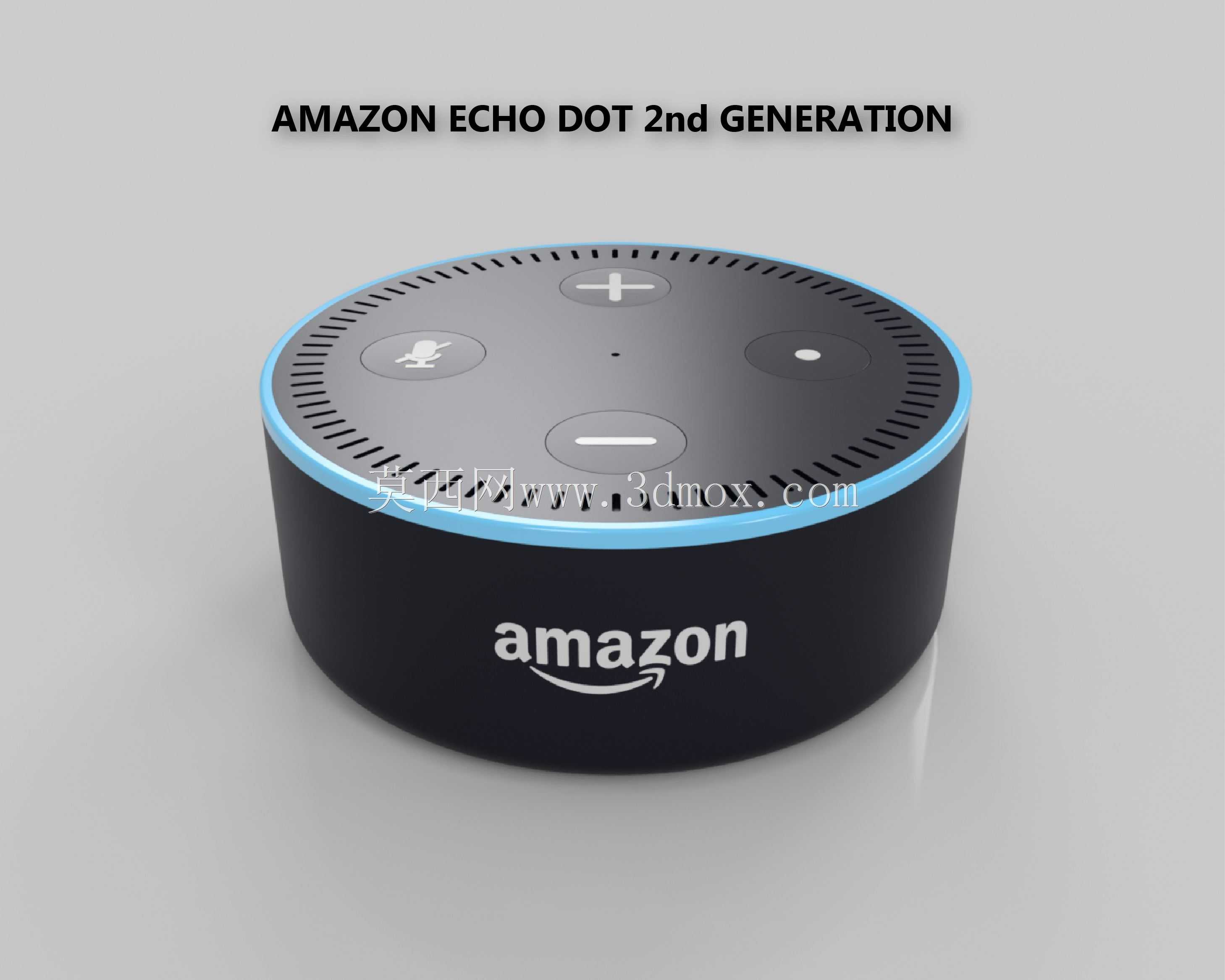

亚马逊Echo Dot第二代智能音箱外观结构

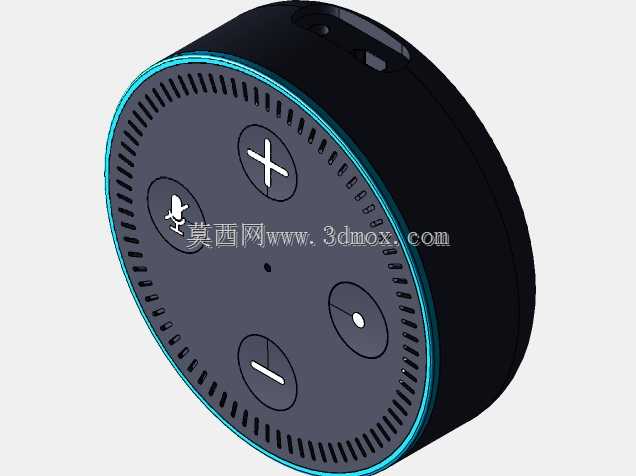

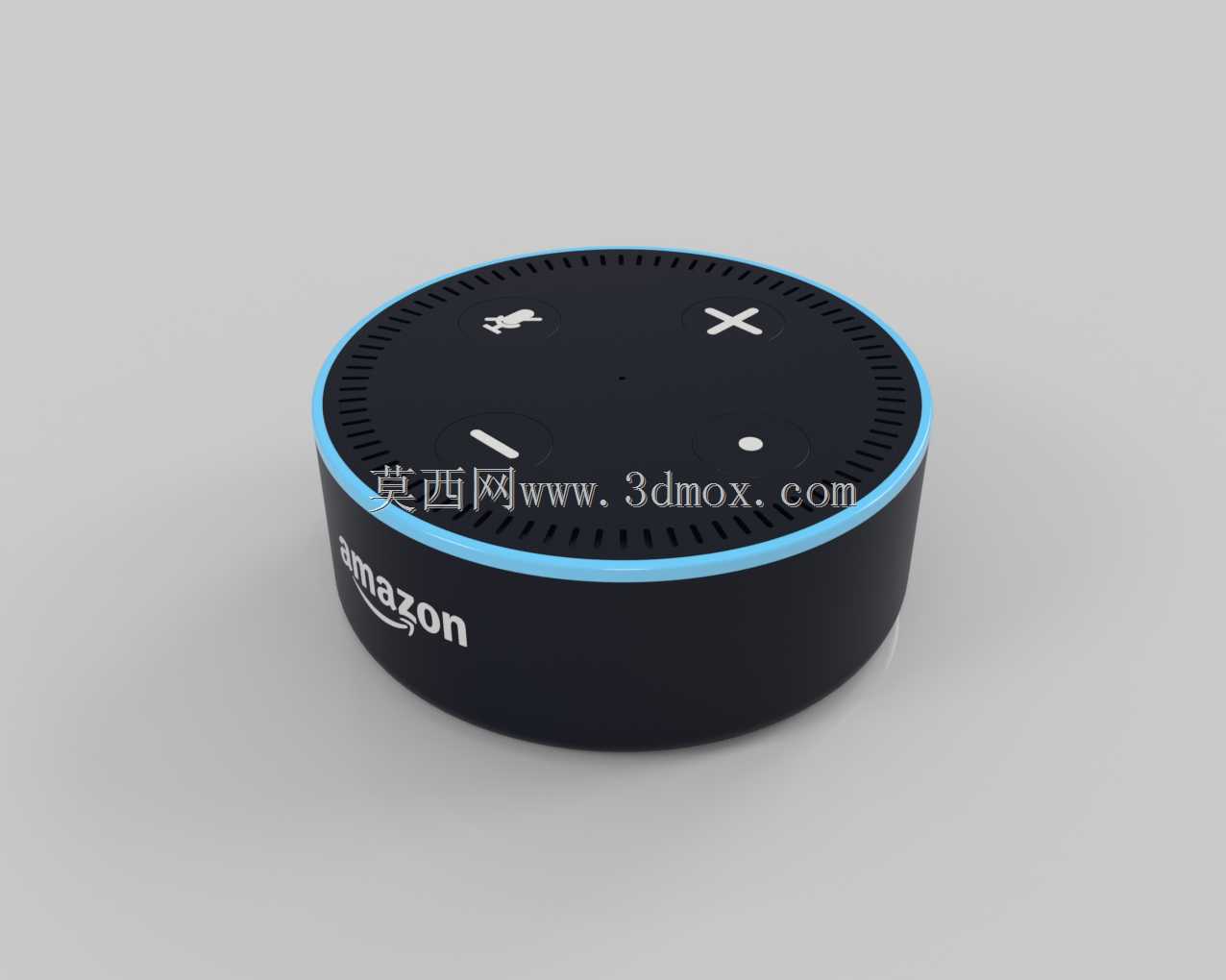

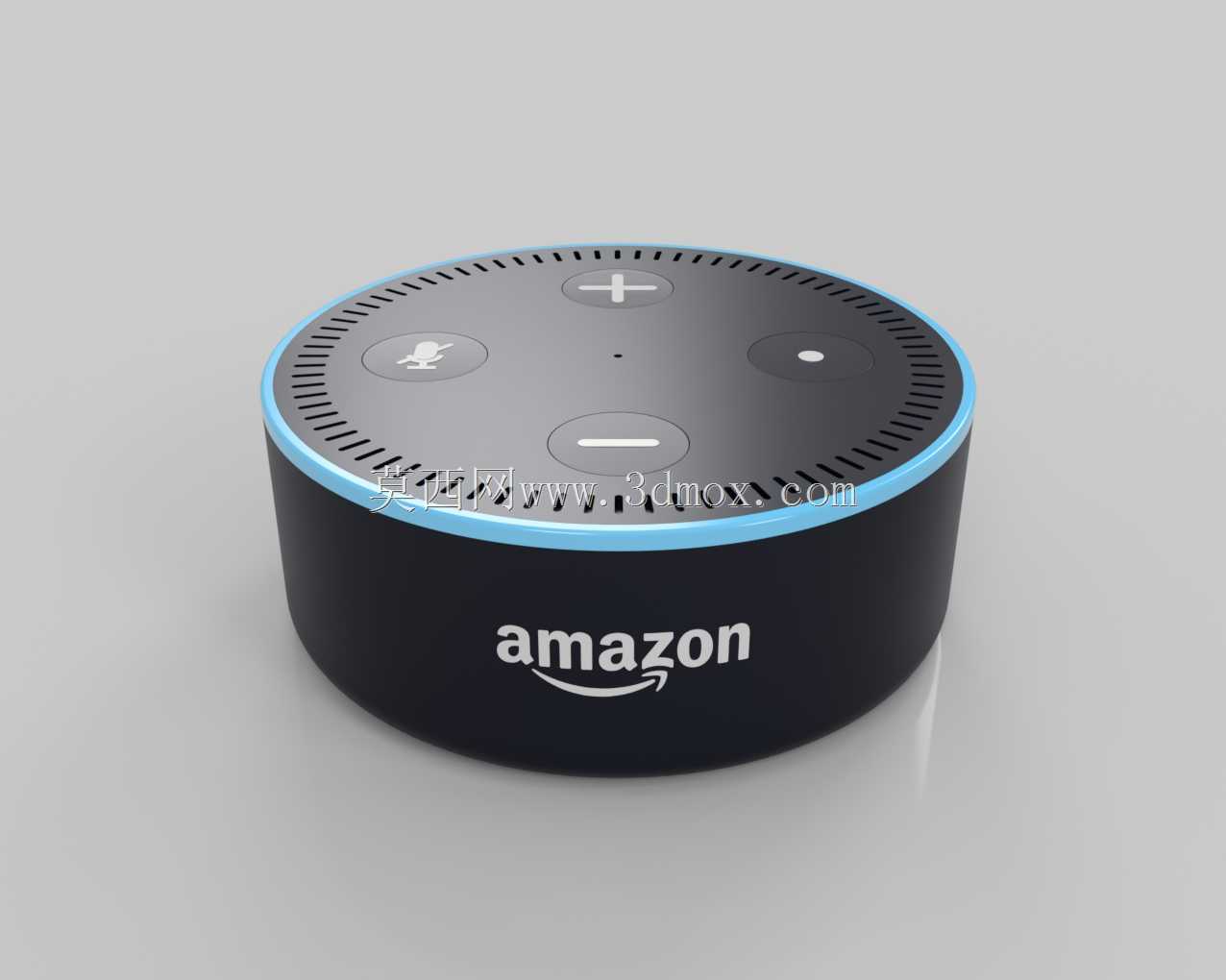

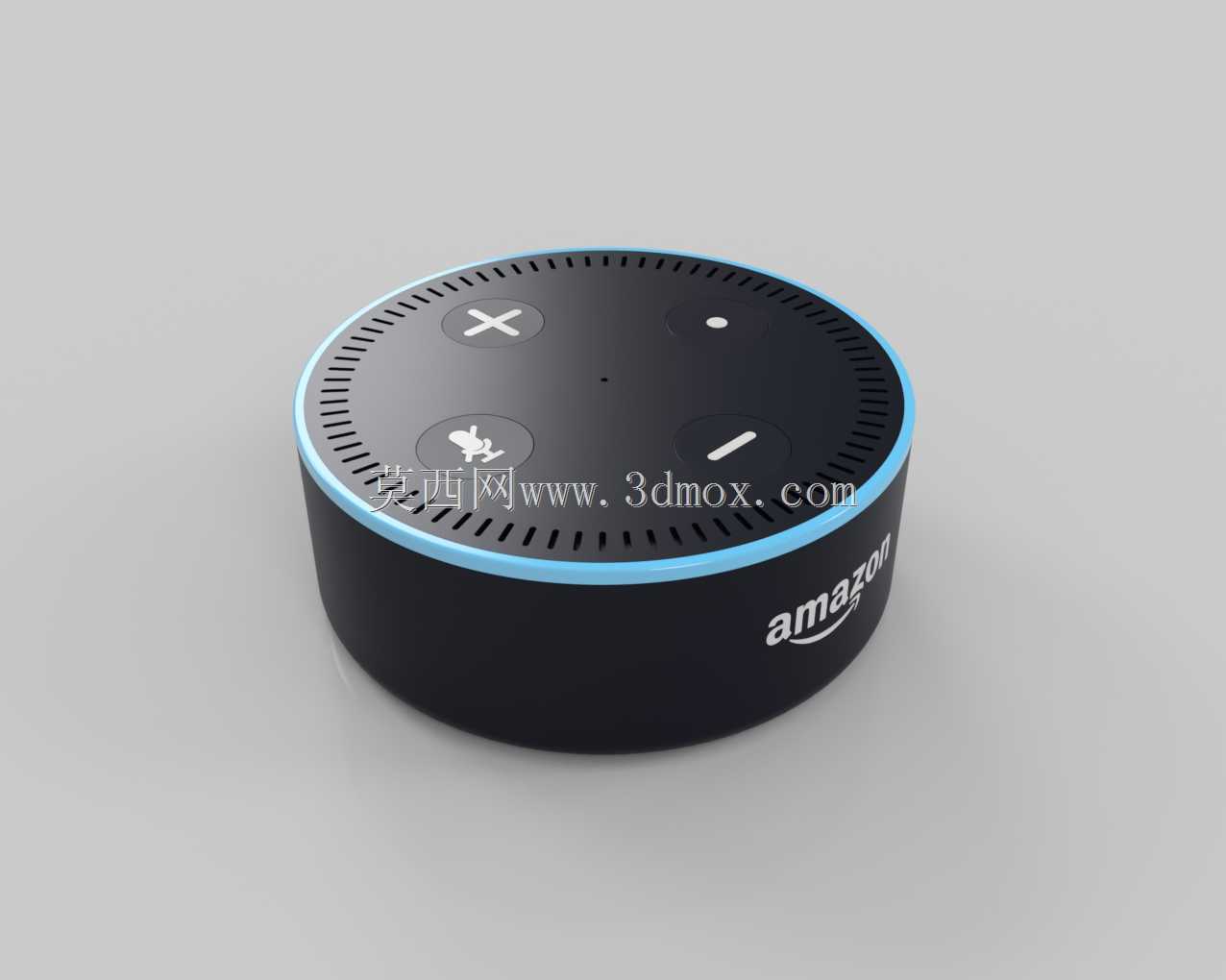

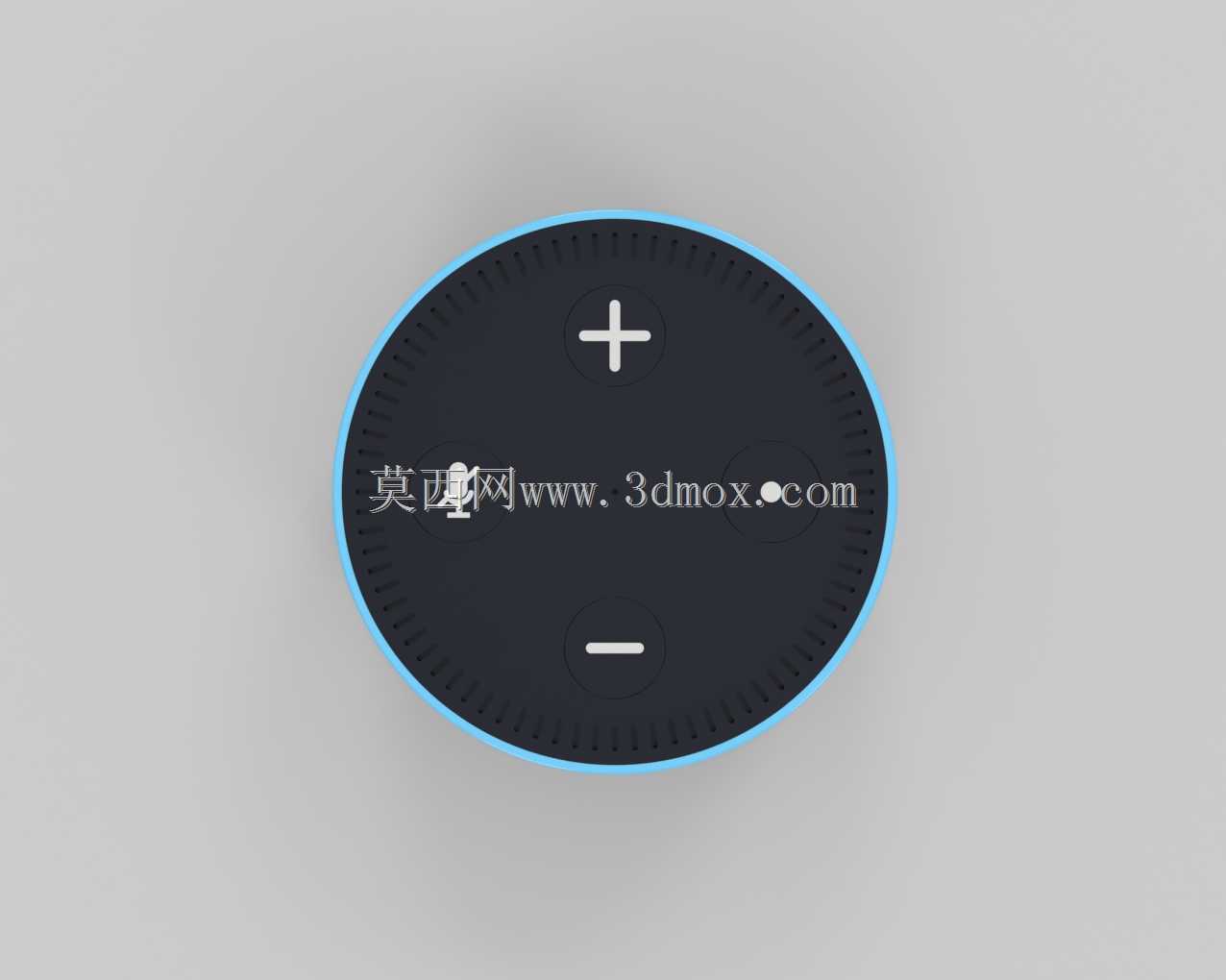

　　这款智能语音终端的三维结构还原，首先要明确其核心应用场景覆盖家庭桌面、床头柜、办公工位等近距离语音交互点位，作为智能家居生态的语音入口，实际承担语音指令接收、音频播放、智能家居设备联动控制、信息查询播报等核心用途，日常使用中用户无需触控屏幕，仅通过远场语音即可完成设备唤醒、指令下发，是轻量化智能家居组网的核心入口级硬件。从功能特性对应的结构设计来看，整机采用矮圆柱形态，顶面集成四枚实体功能按键，分别对应音量加减、麦克风静音、语音唤醒触发功能，按键周边均匀排布拾音麦克风开孔，保证360度全方向的语音拾取效果，顶面与侧面壳体衔接处设置一圈环形状态指示灯带，可通过不同颜色、亮灭状态反馈设备工作状态，侧面为哑光亲肤材质壳体，

　　底部预留防滑胶垫安装位与电源接口开孔，保证放置稳定性与供电走线合理性。设计思路上优先考虑桌面放置的空间适配性，矮圆柱形态没有尖锐棱角，可适配多数家居、办公场景的桌面摆放风格，不会产生突兀感；拾音开孔的排布经过声学角度优化，均匀分布在顶面按键外围，避免按键结构遮挡拾音路径，保证不同方位的语音指令都能被有效拾取；环形灯带的位置设置在顶面与侧面的衔接棱边处，无论用户处于设备周边哪个站立或坐立角度，都能清晰观察到设备的状态反馈，不会被桌面或周边摆件遮挡视线。从外形尺寸与安装边界来看，整机直径控制在84mm左右，整机高度控制在34mm左右，属于小型桌面设备范畴，放置时仅占用极小的桌面面积，底部预留的防滑胶垫安装位直径约75mm，

　　安装后设备与桌面的接触摩擦力足够，日常轻微触碰不会产生移位；侧面电源接口采用Micro USB规格，接口位置距离底部平面约5mm，走线时不会因为线材弯折顶起设备，保证放置平稳性。结构建模过程中，需要重点把控顶面按键的按压行程预留，按键与壳体开孔的单边间隙控制在0.2mm，既保证按键按压无卡滞，又避免间隙过大进灰影响内部元件寿命；拾音开孔的直径统一为1mm，孔间距保持2mm均匀排布，建模时要保证开孔贯通顶面壳体，同时预留内部麦克风的安装定位柱，保证麦克风拾音面正对开孔中心；环形灯带的位置要预留导光件的安装槽，导光件与壳体的配合采用卡扣连接，无需额外螺丝固定，方便装配与后期维修拆解；侧面壳体与顶面、底盖的配合采用止口结构，

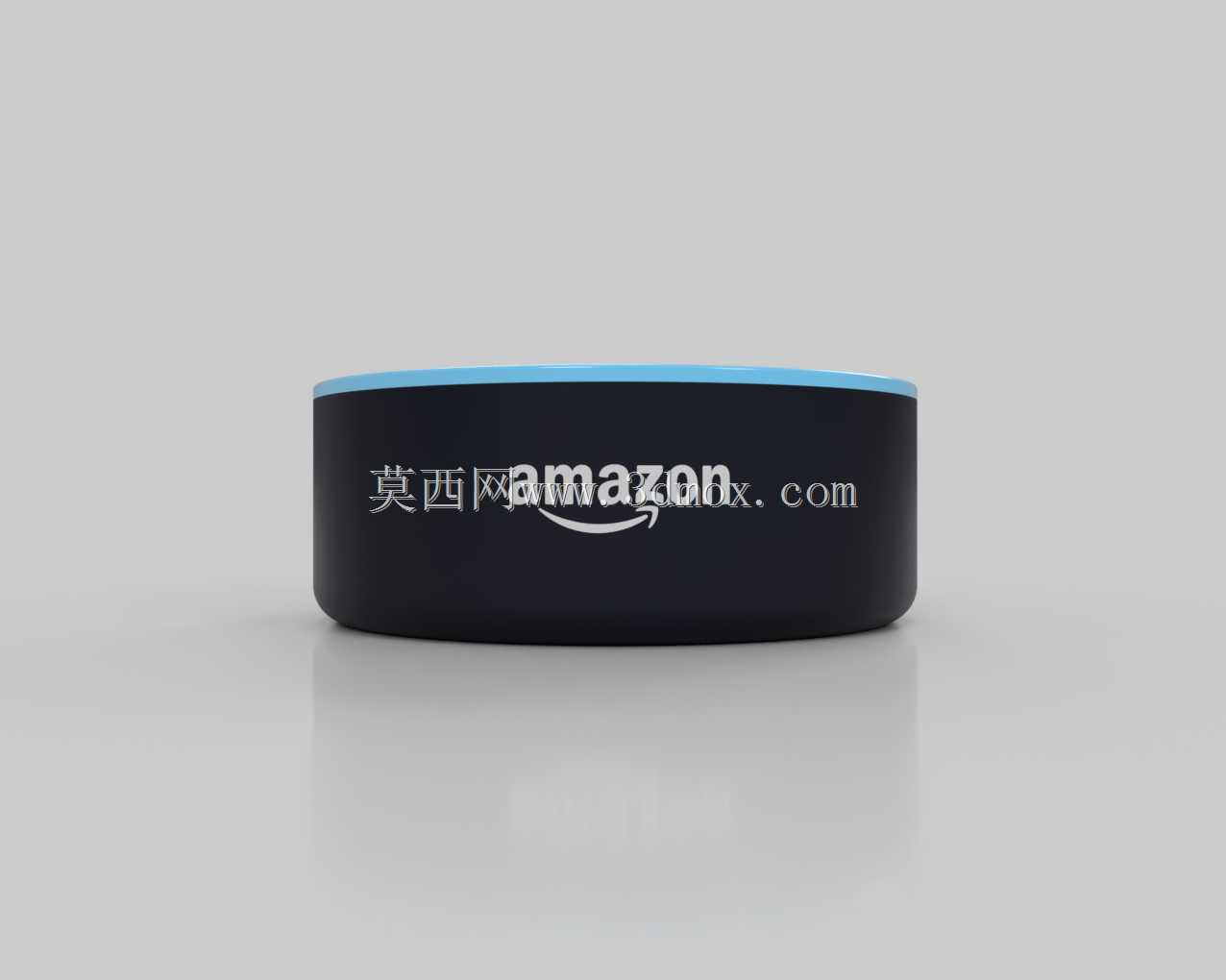

　　止口搭接量控制在1.2mm，配合间隙0.15mm，既保证装配后的壳体接缝均匀美观，又能起到一定的防尘效果，避免日常使用中灰尘从接缝进入设备内部。另外在结构还原时要注意，整机的重心集中在底部配重块位置，建模时要预留底部配重块的安装腔，保证设备放置时的重心稳定，不会因为轻微碰撞出现倾倒；侧面的品牌标识区域采用凹陷印刷工艺位，建模时要保证标识区域的平面度，避免印刷时出现标识歪斜、油墨附着不均的问题；顶面的功能按键表面做微凸弧面处理，贴合手指按压的触感，按键表面的标识采用凹刻填漆工艺，长期使用不会出现标识磨损脱落的问题。
