双足步行机械机器人结构设计方案

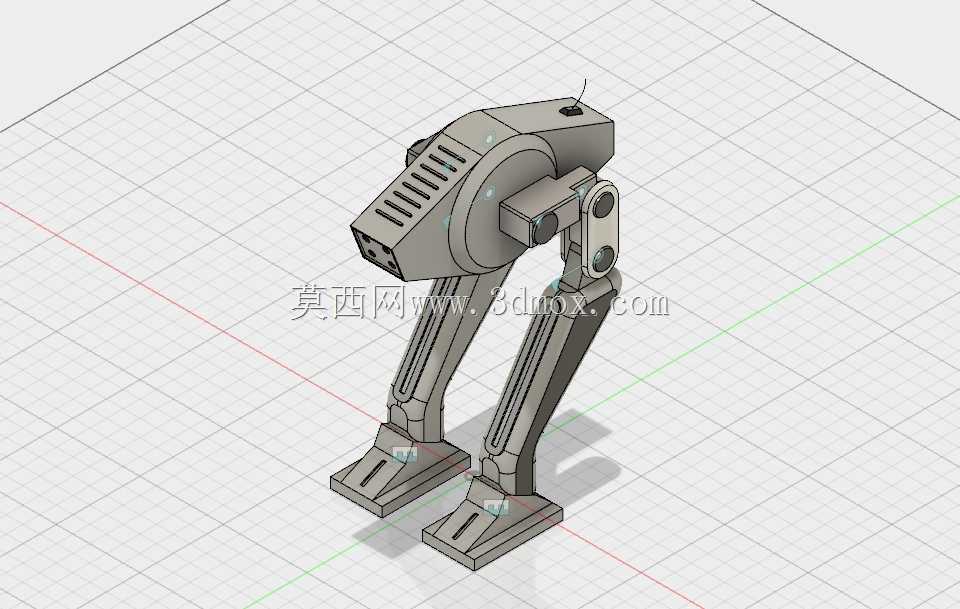

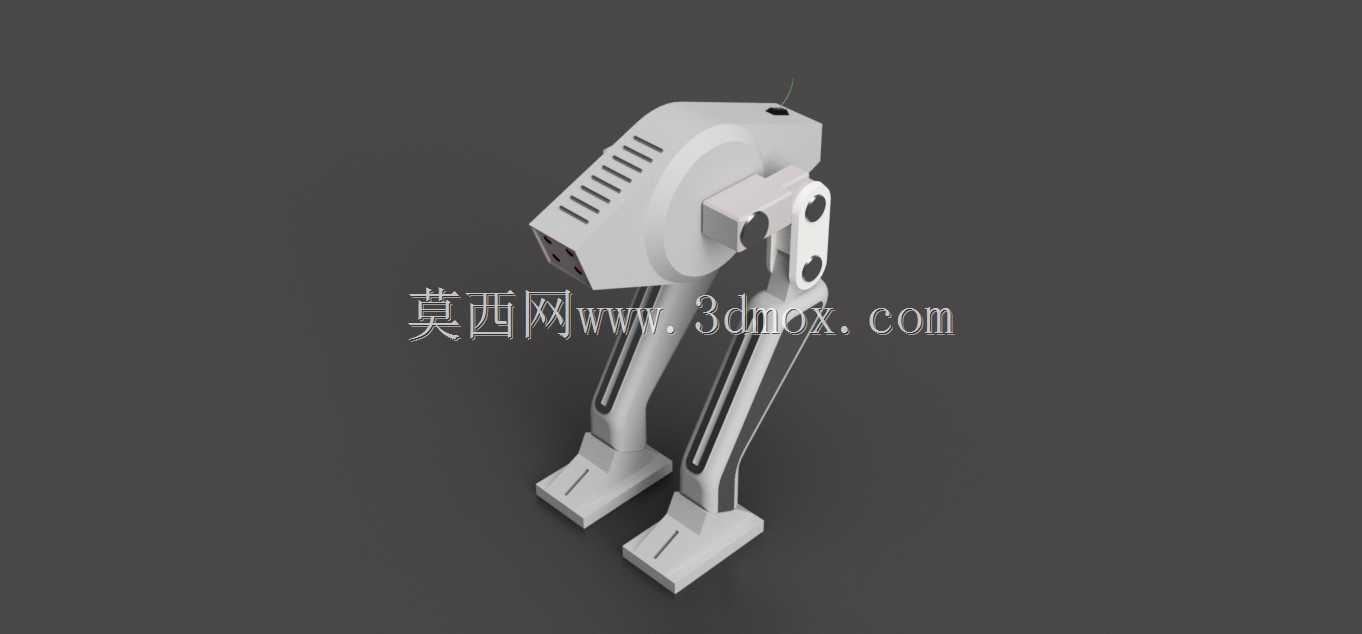

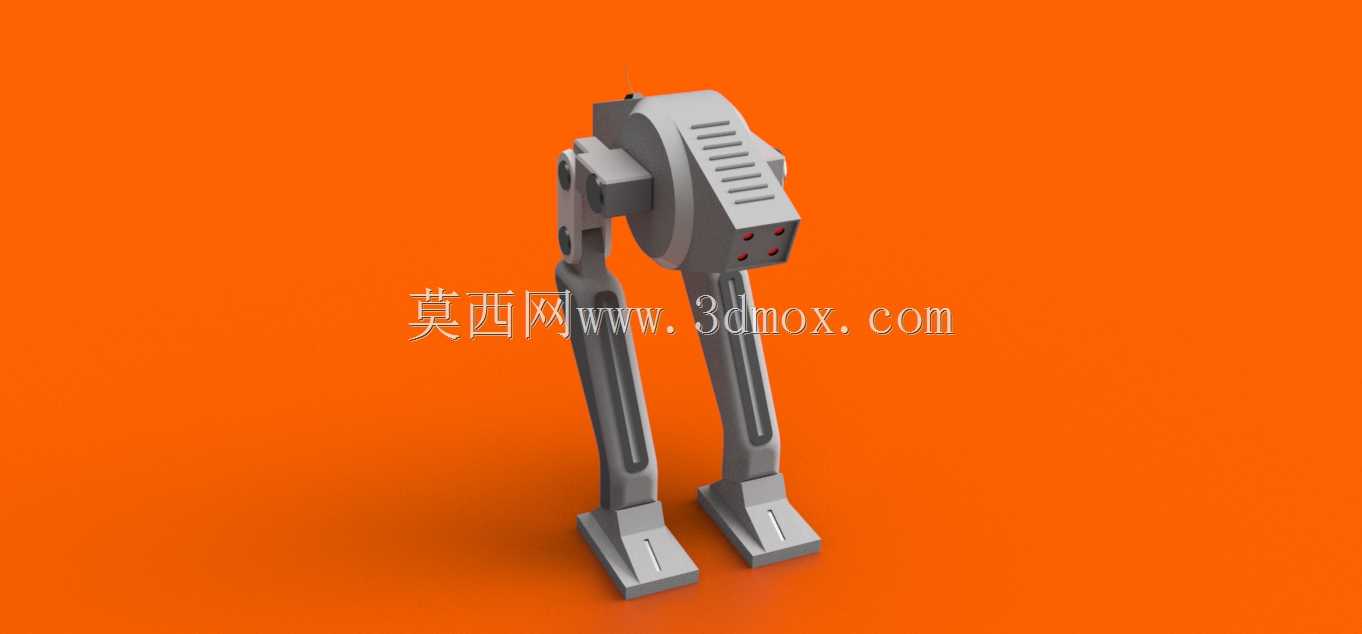

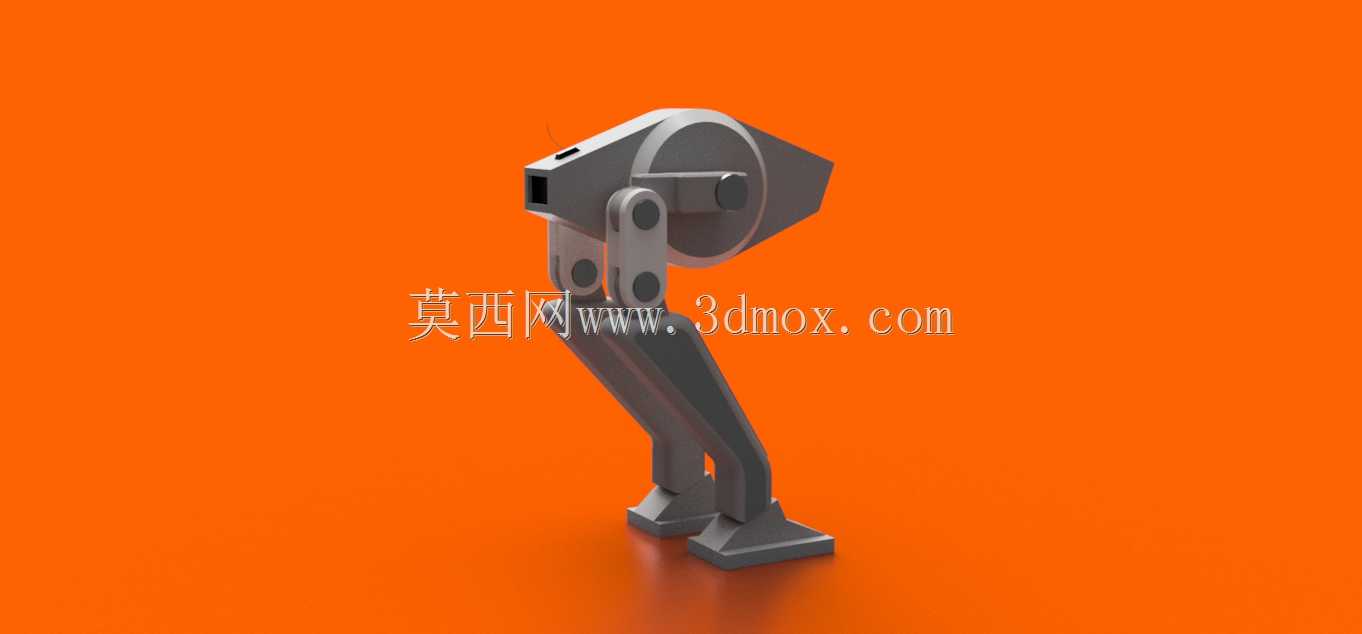

　　这款双足步行机械结构的设计，最初的切入点是小型仿生行走机构的验证需求，区别于轮式、履带式移动机构，双足步行结构对地形的适配能力更强，能够跨越轮式结构无法通过的台阶、沟壑类非平整地形，在狭小空间的巡检、特殊场景的探测作业中，这类小型步行机构有着独特的应用优势。从结构布局来看，整机采用躯干集成驱动、双下肢对称布置的方案，躯干部分作为核心承载舱，预留了驱动元件、控制模块的安装空间，外壳表面开设的格栅结构并非装饰性设计，一方面是为内部驱动元件提供散热通路，避免长时间运行时热量堆积导致元件性能下降，另一方面格栅的等距排布也能提升壳体的结构刚度，在同等壁厚下降低壳体受外力发生形变的概率。下肢部分采用两段式腿杆结构，

　　大腿与小腿之间通过铰接转轴连接，转轴位置集成了转动副的限位结构，能够限制腿部的摆动角度在合理运动范围内，避免行走过程中出现关节过转导致的结构失稳。足部采用宽平底的设计方案，增大与支撑面的接触面积，在单脚支撑的步态相位中，能够有效提升整机的支撑稳定性，降低对平衡控制算法的精度要求，足部底面预留的安装槽位，可后续加装防滑垫或者压力传感元件，用于采集行走过程中的足底压力数据，为步态优化提供实测参数支撑。关节位置的连接结构采用了嵌入式的轴承安装位，能够减少转动过程中的摩擦阻力，提升关节摆动的顺畅度，同时铰接位置的紧固件采用沉头设计，避免运动过程中突出的紧固件与周边结构发生运动干涉。整机的安装边界经过反复校核，所有运动部件在全行程摆动过程中，

　　最小安全间隙控制在1.5mm以上，既不会因为间隙过大导致结构松散，也不会因为间隙过小出现运动卡滞的问题。躯干顶部预留的小型接口，可根据实际使用场景加装不同的功能模块，比如小型探测传感器、视觉采集模块或者简易作业执行端，拓展结构的实际使用场景。在设计过程中，优先采用了等强度的结构设计思路，腿杆部分通过截面形状的优化，在保证结构抗弯、抗扭强度的前提下，尽可能降低下肢的整体重量，减少行走过程中驱动元件需要输出的扭矩，提升整机的续航表现。不同于大型工业机器人的重载设计定位，这款小型步行机械结构更偏向于轻量化、模块化的设计方向，所有零部件均可实现快速拆装，便于后期的维护更换以及结构迭代，比如需要调整步态参数时，可快速更换不同长度的腿杆部件，

　　测试不同腿长比例下的行走稳定性。从实际应用的角度出发，这类小型双足机械结构既可以作为机械原理教学的演示载体，帮助学习者理解连杆运动、步态规划的相关知识，也可以作为小型移动平台的基础载体，经过功能拓展后应用在室内巡检、管道探测等轮式设备难以进入的作业场景中。结构的所有铰接点均设计了润滑脂加注通道，长期使用时可定期加注润滑介质，减少转动副的磨损，延长结构的整体使用寿命。躯干部分的内部安装腔采用分隔式布局，将驱动模块、控制模块、供电模块的安装位置进行物理分隔，避免不同模块之间的信号干扰，同时也便于走线布局，所有线缆均通过腿杆内部的中空通道布置，不会外露在结构外部，避免行走过程中线缆被剐蹭损坏。
