单孔手动卷笔刀结构三维设计

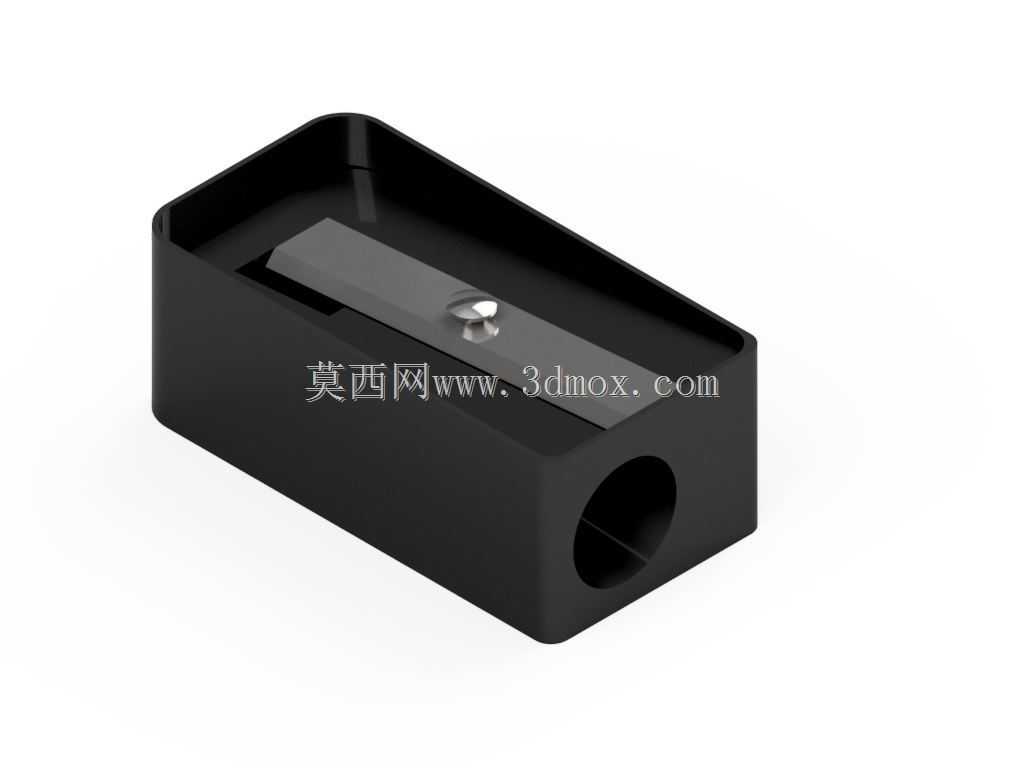

　　日常办公与学习场景中，手动卷笔刀是普及率极高的小型切削文具，这款单孔长方体结构的卷笔刀，核心功能是对标准直径木杆铅笔进行端面切削，将铅笔木质外层均匀剥离，露出合适长度的书写铅芯，相比传统美工刀削笔，其切削角度统一、操作门槛低，不会出现铅芯断裂、削面歪斜的问题，适配学生日常书写、办公绘图、工程手绘等多场景的铅笔预处理需求。从结构设计逻辑来看，这款卷笔刀采用分体式组合结构，外部壳体为长方体注塑成型结构，整体轮廓无尖锐棱角，握持时贴合手掌虎口位置，单手握持即可完成操作，不需要额外的固定工装。壳体一侧开设同轴的铅笔插入孔，孔的内径适配常规7-8mm直径的标准木杆铅笔，孔口做了微小的倒角处理，避免铅笔插入时刮伤木质表层，同时起到导向定位作用，

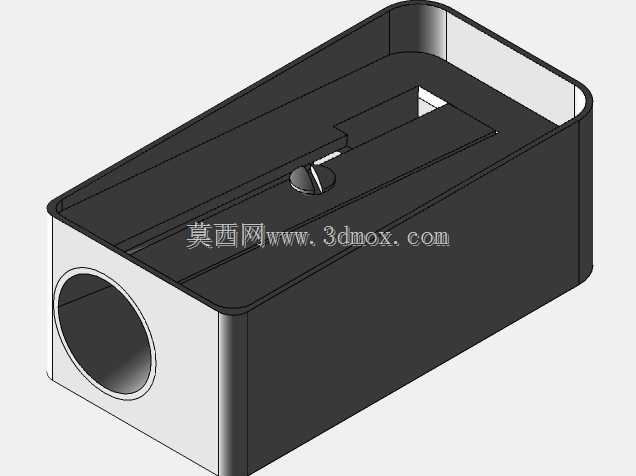

　　保证铅笔插入后与内部切削刀片的角度保持固定。壳体内部为开放式容屑腔，切削产生的木屑会直接暂存在腔体内，不需要额外连接集屑装置，使用完成后可直接打开壳体倾倒木屑，清理过程无多余拆装步骤，日常维护成本极低。切削刀片采用平直碳钢刀片，通过单颗紧固螺丝固定在壳体内部的倾斜安装面上，刀片的安装角度经过反复校准，与铅笔轴线保持固定的20度左右夹角，这个角度既可以保证切削时木质层被均匀剥离，不会因为角度过陡导致铅芯受力断裂，也不会因为角度过缓导致削出的铅芯过钝，无法满足书写需求。刀片的刃口突出安装面的高度经过严格控制，刚好可以切削到铅笔的木质层与铅芯衔接位置，不会出现切削过深导致整段铅芯脱落的问题。从安装边界与尺寸设计来看，

　　这款卷笔刀整体长度控制在40mm左右，宽度20mm，高度18mm，属于便携型尺寸，可以轻松放入笔袋、文具盒甚至衣物口袋中，不会占用过多收纳空间。壳体的壁厚设计为1.5mm，既可以保证日常使用时的结构强度，即使从1米高度跌落至水泥地面也不会出现壳体开裂的问题，同时控制了整体重量，单只产品重量不到20g，携带无负重感。刀片的安装位置距离铅笔插入孔的端面距离为12mm，这个长度刚好可以削出长度约8mm的锥形笔头，露出3-4mm的铅芯，完全满足日常书写、绘图的使用需求，不会因为铅芯露出过长导致书写时容易折断。在实际使用场景中，这款卷笔刀不需要外接电源，也没有复杂的传动结构，只需要将铅笔插入孔内，顺时针转动铅笔即可完成切削，操作过程无噪音，

　　适合在教室、办公室、图书馆等需要安静的环境中使用。相比电动卷笔刀，其结构没有易损的电机、齿轮等传动部件，使用寿命更长，只需要在刀片变钝后更换同规格的平直刀片即可继续使用，维护成本极低。设计过程中，壳体内部的容屑腔做了圆角过渡处理，避免木屑卡在腔体角落难以清理，刀片的紧固螺丝采用标准的十字小螺丝，用户可以用日常的十字螺丝刀轻松拆卸更换刀片，不需要专用工具。壳体的外表面做了细微的磨砂处理，握持时增加摩擦力，即使手上有少量汗液也不会出现打滑的问题，保证切削操作时的稳定性。铅笔插入孔的内壁做了光滑处理，铅笔转动时不会产生过大的阻力，转动过程顺滑，切削出的笔头锥面均匀光滑，没有明显的台阶或毛刺，铅芯尖端圆滑，书写时不会出现刮纸的问题。从结构可靠性角度来看，刀片的固定面做了防滑纹路处理，螺丝拧紧后刀片不会因为长期使用出现移位、角度偏移的问题，保证切削角度始终保持在设计范围内，不会因为刀片移位导致削出的笔头歪斜、铅芯断裂。壳体的合模线做在底部非握持面，不会影响握持的手感，边缘做了倒钝处理，不会划伤手部。整体结构没有多余的装饰性部件，所有结构都服务于功能需求，没有冗余设计，在保证功能完整的前提下最大限度控制了生产成本，适合大规模量产，是小型手动切削工具中结构优化较为成熟的设计方案，对于小型文具类产品的结构设计也有一定的参考价值，尤其是在功能集成、尺寸控制、人机交互优化方面的设计思路，可以迁移到其他小型手动工具的设计过程中。
