异形减重孔盘类机械传动零件结构设计

　　这类带异形减重孔的盘类零件，常出现在中小功率传动系统的从动轮组、手动调节机构转盘、轻载输送线的张紧轮位置，核心作用是在保证结构刚性的前提下，尽可能降低转动惯量，减少设备启停阶段的惯性冲击，同时兼顾装配后的视觉规整性。从实际工况适配来看，这类零件大多适配转速不超过1500rpm、径向载荷在百牛级的轻载传动场景，比如小型包装设备的输膜辊传动端、家用健身器材的阻尼转盘、台式小型机床的手动进给刻度盘，不会用在重载冲击的传动链路里，毕竟异形孔的结构特性决定了它的抗连续冲击能力要弱于实心盘或者对称圆孔减重的盘件。

　　从设计逻辑上拆解，这个零件的中心孔是核心安装基准，内孔直径30mm的尺寸标注，对应适配直径30mm的光轴或者带键槽的传动轴，安装时通过轴肩或者轴用挡圈实现轴向定位，中心孔周边的环形凸台是特意加厚的区域，厚度方向的剖面显示中心安装段厚度为7mm，比盘面的3mm厚度高出一倍多，就是为了避免锁紧螺母或者顶丝固定时，薄壁盘面出现受压变形，保证安装面的贴合精度，防止转动时出现端面跳动。盘面的异形减重孔做了对称式布局，六个孔型完全一致，沿圆周方向均匀分布，每个孔的内圆弧做了R12、R7的多段圆弧过渡，没有尖锐的直角转角，从加工角度来说，这种圆弧过渡不管是数控铣削加工还是钣金冲压成型，都能减少应力集中点，避免零件在热处理或者长期交变载荷下出现裂纹；从动平衡角度来说，对称分布的异形孔能让整个盘件的质心完全落在中心轴线上，高速转动时不会出现偏心振动，不需要额外做动平衡去重处理，能省掉后续的校平衡工序。

　　尺寸边界上，零件的总厚度在安装凸台位置为7mm，盘面主体厚度3mm，所有减重孔的边缘都做了R3的圆角倒钝，既不会在装配时划伤操作人员，也能减少应力集中。剖面标注的10mm宽度凸台结构，是对应安装定位的贴合面，这个面的表面粗糙度要求会比其余盘面高一个等级，保证和轴肩、垫片贴合时没有间隙，不会在长期转动后出现松动。零件外圆没有做额外的齿形或者带槽结构，说明它本身不是直接参与动力啮合的零件，更多是作为传动链路里的配重、连接或者定位构件，比如和摩擦轮配合做阻尼加载，或者作为安装支架固定其他小型检测元件，异形孔的空隙还可以用来穿装线缆或者固定小型传感器，不用额外在盘面上打孔，节省装配空间。

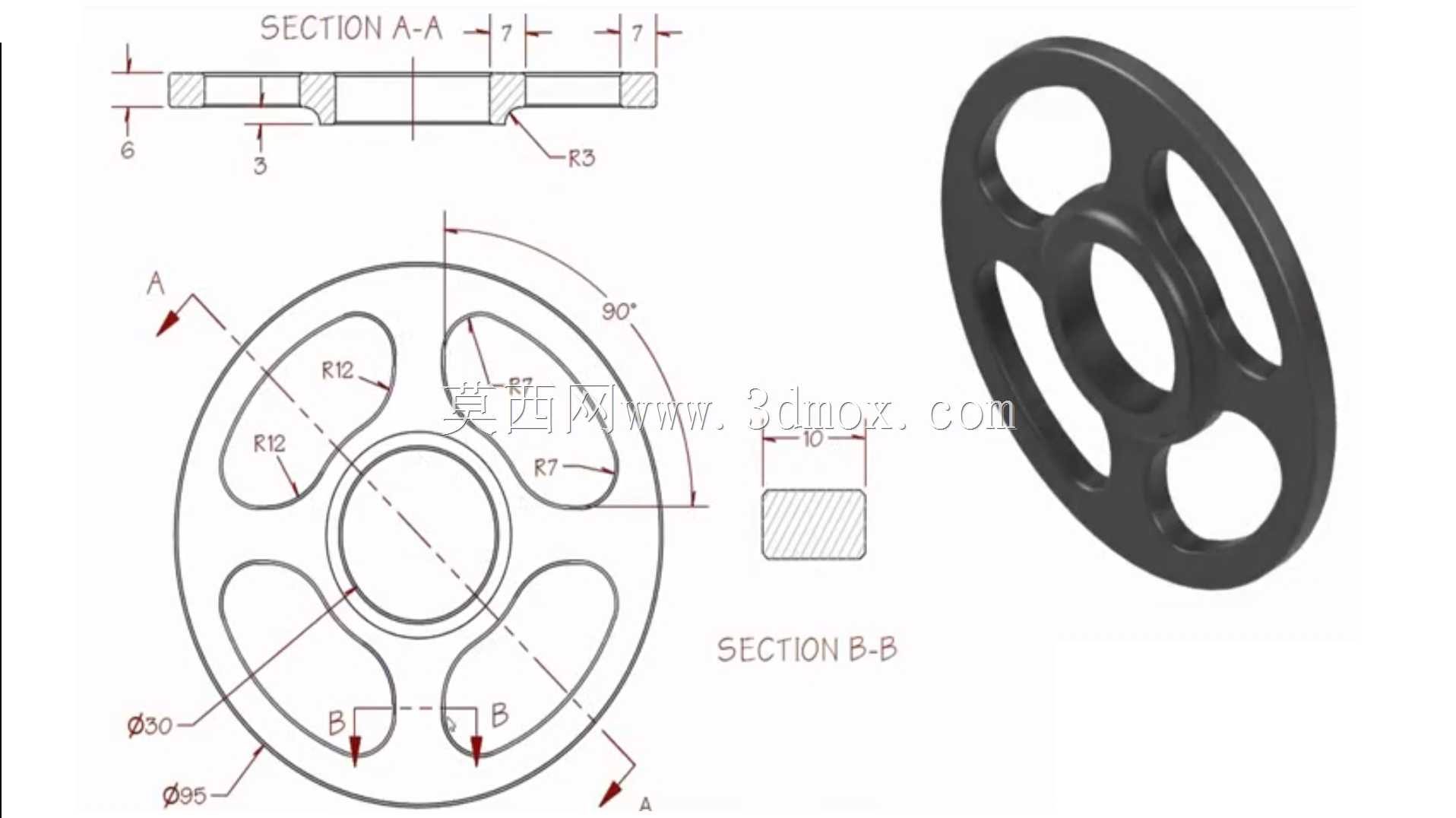

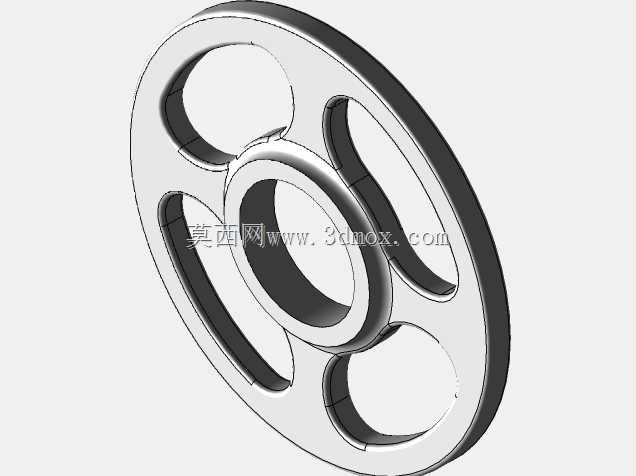

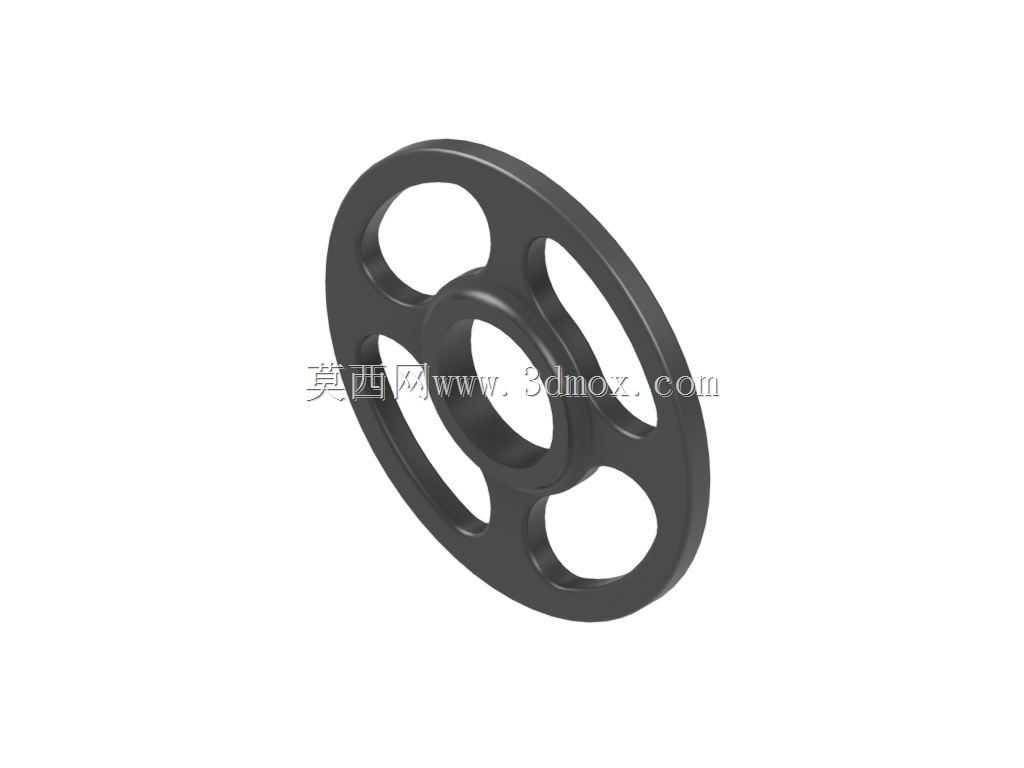

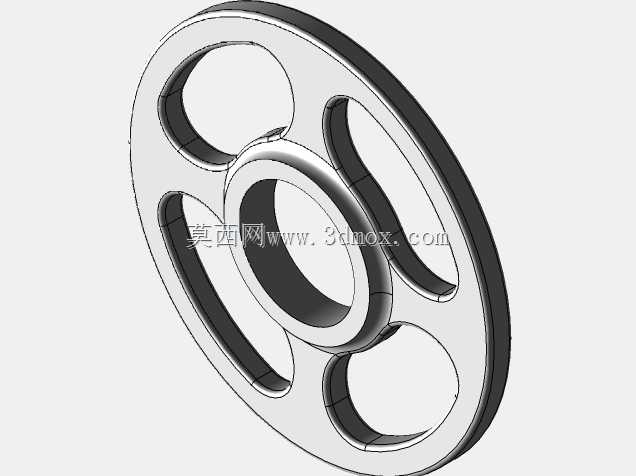

　　实际建模过程中，这类零件的绘制逻辑是先绘制中心基准轴，画出中心安装孔的轮廓和加厚凸台的草图，再绘制单个异形减重孔的封闭轮廓，通过圆周阵列完成六个孔的布局，之后做拉伸切除，再对所有锐边做圆角处理，最后生成剖面验证各段厚度尺寸是否符合设计要求。需要注意的是，异形孔的多段圆弧必须做相切约束，不然拉伸后会出现面的断裂，加工时也会出现接刀痕，影响零件的外观和结构强度。另外，盘面的厚度3mm是经过刚性校核的，在这个厚度下，采用普通碳钢或者铝合金加工，都能满足轻载场景下的形变要求，不会在正常受力下出现盘面翘曲，如果是用塑料注塑成型，还可以适当把厚度降到2.5mm，进一步降低零件重量。

　　从装配适配性来说，这个零件的安装不需要复杂的配套构件，只要对应轴径的传动轴、两个轴用挡圈或者一个锁紧螺母就能完成固定，拆卸维护也很方便，异形孔的设计还能作为转动时的观察窗口，透过孔位看到后侧的安装座或者传动件的运行状态，不用拆开设备就能初步排查是否有异物卡滞、连接松动的问题。在一些对重量有严格要求的便携设备里，这类异形孔盘件比同尺寸的实心盘重量降低60%以上，能有效减少设备整体自重，同时对称的孔型布局也不会破坏零件的结构稳定性，是轻载传动场景里兼顾性能和成本的典型结构设计。
