带操作手柄的内螺纹连接空气旋塞结构

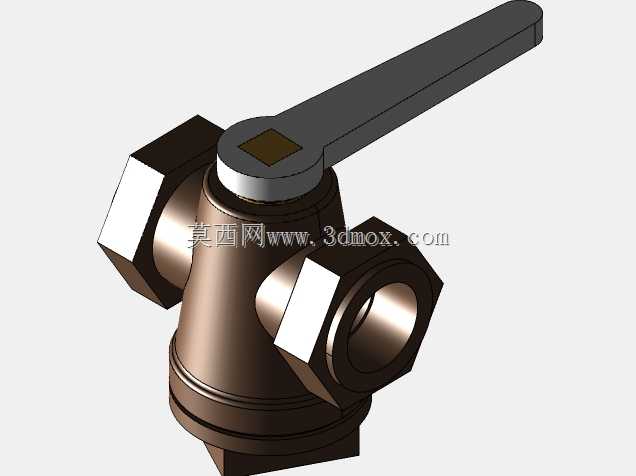

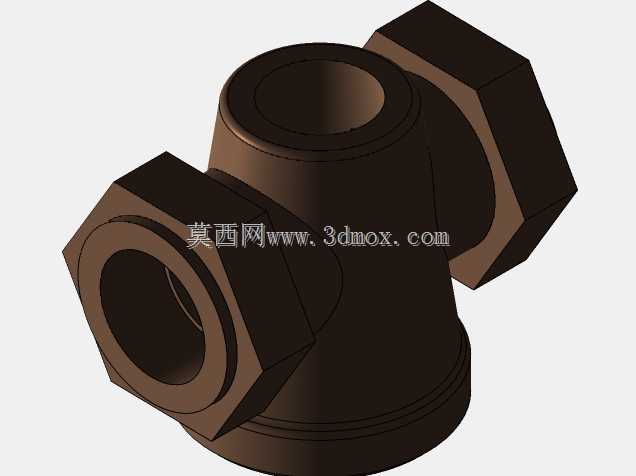

　　在工业压缩空气输送、小型燃机进风控制、暖通风道支路调节这类场景里，这类带操作手柄的空气旋塞是很常见的通断控制部件，和常规球阀相比，它的启闭行程更短，手柄扳动90度就能完成全开全关动作，在需要快速切断气路的工位上操作效率更高。从结构设计逻辑来看，整体采用角式通径布局，阀体为六角外形，既方便铸造时的拔模成型，也给安装时的管钳夹持留出了足够的受力面，不会因为夹持打滑破坏阀体表面的防腐层。阀体两端的内螺纹接口是按照常规低压流体输送管路的通用规格设计的，安装时不需要额外加工过渡接头，直接和同规格的镀锌管、PU管金属接头就能配合拧紧，密封面在阀体内部的旋塞锥面位置，装配时通过调整下端压盖的压紧量，就能保证旋塞和阀体密封面的贴合度，

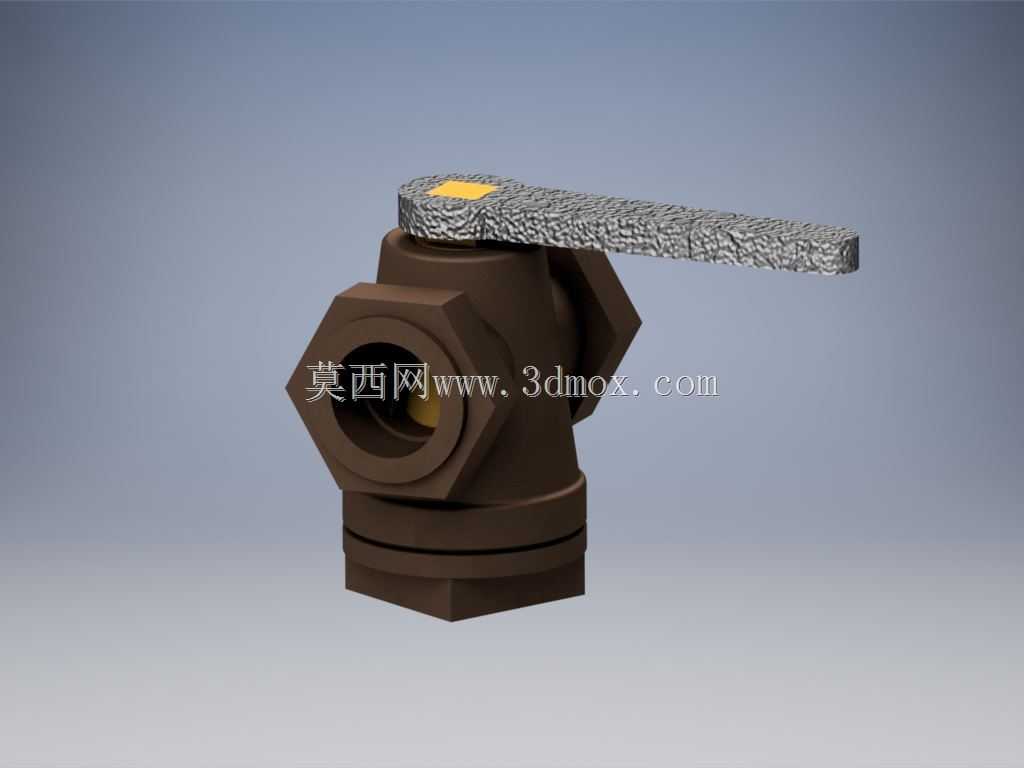

　　既不会因为压得过紧导致手柄扳动卡滞，也不会因为间隙过大出现低压空气泄漏的问题。顶部的操作手柄做了防滑纹理处理，表面的凹凸纹路能增加操作人员戴劳保手套操作时的摩擦力，即使手上沾有少量油污或者灰尘，也能稳定扳动手柄不会滑脱，手柄端部的黄色标识块是和内部旋塞的通孔方向对应的，现场巡检时不用凑近看管路状态，只需要看标识块的朝向就能判断阀门是处于全开还是全关位置，能大幅降低日常运维的检查成本。从安装边界来看，这类旋塞的整体轴向尺寸比同通径的截止阀短30%左右，在管路排布紧凑的设备内部，比如小型空压机的出口支路、涂装线的风路控制节点，不需要预留太大的安装空间就能完成布置，手柄的转动半径也做了限制，扳动过程中不会和周边的管路、支架发生运动干涉，

　　设计时已经考虑了现场安装的空间冗余。内部的旋塞通孔为直通式结构，空气流经时的流阻比直角式截止阀小很多，全开状态下的压力损失可以控制在50Pa以内，不会因为阀门的存在导致支路风压不足，影响后端用气设备的正常工作。和普通水用旋塞不同的是，这款结构的密封面没有采用橡胶密封圈，而是依靠金属锥面的精密配合实现密封，能适应更高的工作温度，在输送带有一定温度的热风时，不会因为密封件老化出现密封失效的问题，日常维护时只需要定期在旋塞配合面涂抹少量润滑脂，就能保证操作力矩长期保持在合适的范围，不会出现长期不操作导致的阀芯抱死问题。在做三维结构设计时，各零件的配合公差都按照通用机械零部件的精度要求设定，阀体和旋塞的锥面配合公差控制在IT7级，

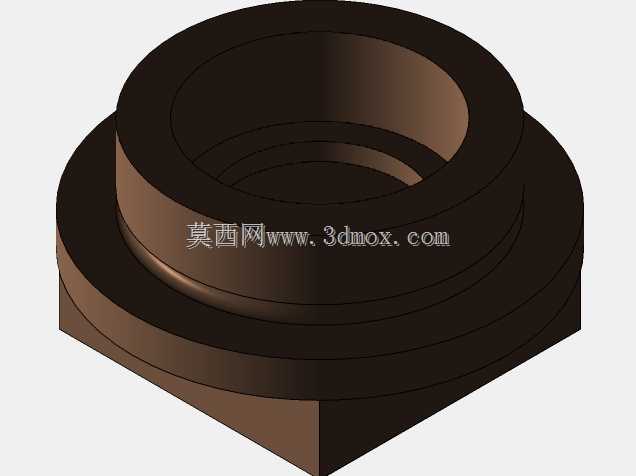

　　既能保证密封性能，也能降低加工时的精度要求，普通的立式车床就能完成锥面的精加工，不需要特殊的专用加工设备，适合批量生产制造。下端的压盖采用螺纹连接结构，后期如果出现密封面磨损，只需要稍微拧紧压盖就能补偿磨损量，不需要直接更换整个阀门，能降低用户的后期使用成本。整体的外形没有多余的突出结构，外部轮廓流畅，在做设备整体的三维布局时，不会因为模型存在尖锐凸起导致后续的干涉检查出现误判，各零件的装配关系完整，能直接用于设备的管路系统虚拟装配，验证安装空间是否满足要求，也能用来做操作过程的运动仿真，检查手柄扳动过程中是否会和周边部件发生碰撞，提前规避现场安装时可能出现的干涉问题。
