带操作手柄的三通式铜质旋塞风门结构

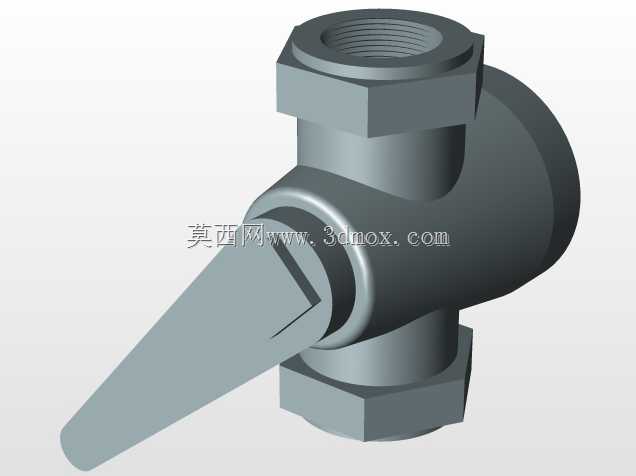

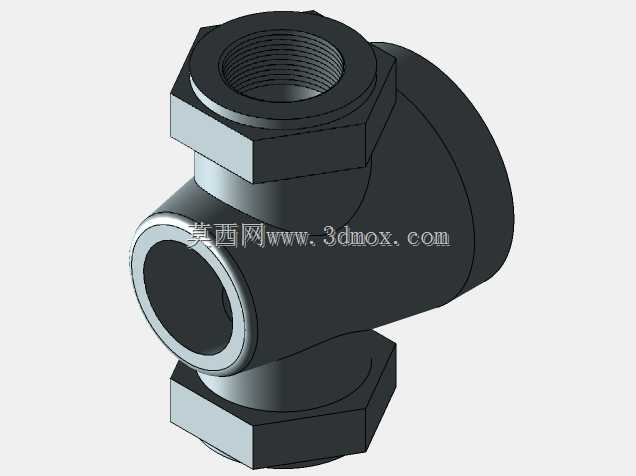

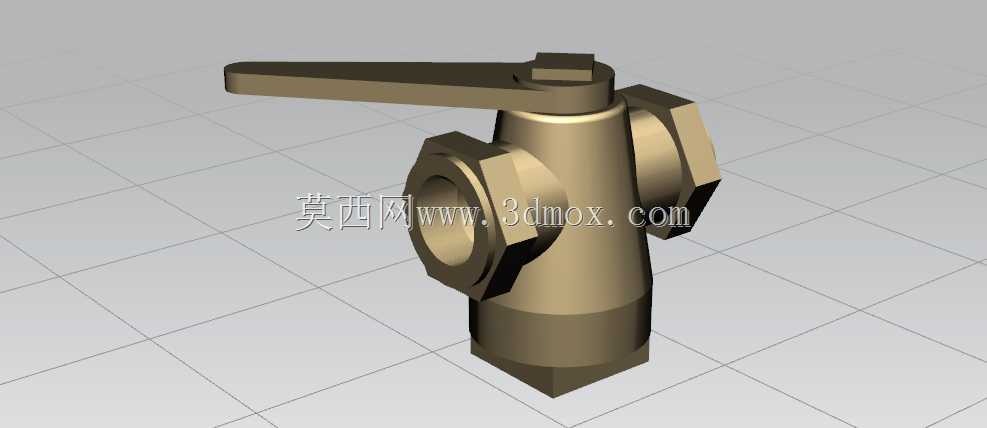

　　在工业流体管路、通风除尘系统、小型工艺气路的支路切换场景里，这类带一体式操作手柄的三通旋塞风门是非常常见的控制构件，和常规两通截止类构件不同，它的核心作用是在不拆动管路连接的前提下，完成介质流向的切换、支路的通断选择，或是在小通径管路里实现临时的截流调节，很多车间压缩空气支路、小型通风集尘管路、实验室气路分路都会用到同结构的构件。从结构设计逻辑来看，这个构件采用了锥形旋塞的密封配合形式，阀体整体为一体式锻压铜质结构，相比拼接式的阀体，一体式结构能减少两个潜在的外漏点，铜质材料本身的自润滑特性也能降低旋塞转动时的卡滞概率，在无额外润滑的工况下也能保持较长的操作寿命。操作手柄直接和旋塞的顶部方头配合，没有额外的传动连杆，

　　这种直连的设计一方面能降低传动间隙带来的操作空程，转动手柄时能直接反馈旋塞的转动位置，另一方面也减少了易损的传动零件，在粉尘较多的车间环境里，不会因为连杆缝隙积尘导致操作卡涩。三个连接端采用了外六角的接口结构，安装时可以直接用普通开口扳手卡住六角面完成拧紧操作，不需要专用的工装夹具，两个侧置接口和底部接口呈正交分布，能适配T型布局的管路安装场景，安装时不需要额外调整管路的走向角度，直接对接原有管路的三个端头即可。从安装边界来看，这类构件的整体外轮廓没有突出的安装耳、外置执行机构，手柄的转动半径控制在合理范围内，安装时只需要预留出手柄转动90度的操作空间即可，不需要给额外的执行器预留安装位置，在空间紧凑的设备内部气路布局里，

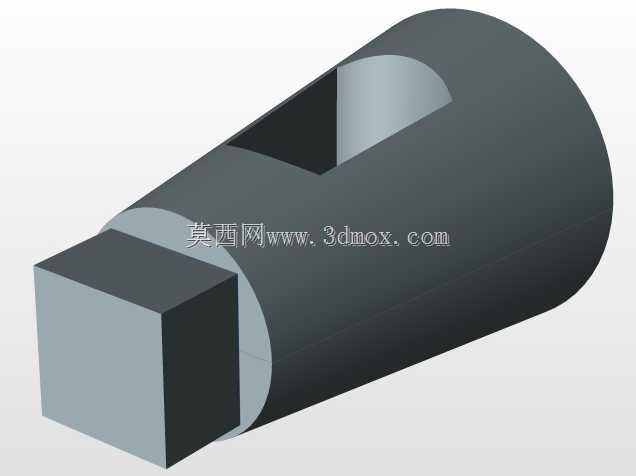

　　这种紧凑的结构优势非常明显。旋塞和阀体的配合面经过研磨处理，依靠金属面的紧密贴合实现密封，不需要额外加装橡胶密封件，在输送温度稍高的气体、或是对橡胶密封件有腐蚀的介质场景里，这种金属硬密封的结构能避免密封件老化失效的问题，日常维护只需要定期在旋塞顶部加注少量润滑脂，就能保持转动的顺畅度。在实际选型应用时，这类构件通常用在压力不超过1MPa的低压气路、通风管路里，不适合用在高压液体输送、或是有剧烈水锤冲击的管路上，因为锥形旋塞的密封比压依靠顶部的压盖调节，过高的压力冲击会导致旋塞移位出现内漏。设计建模时，要重点关注旋塞锥面的锥度公差，锥度过大会导致转动阻力过大，锥度过小则会出现密封不严的内漏问题，三个接口的同轴度、

　　端面垂直度也要控制在合理公差范围内，否则安装时会出现管路别劲，长期受力会导致阀体接口处出现裂纹。手柄的长度设计也经过了力矩核算，正常成年操作人员单手施加力量就能完成旋塞的转动切换，不需要借助加力杆，避免力矩过大损坏旋塞配合面。阀体底部的六方结构除了安装时的扳手卡位作用，也能在管路固定时作为承重的支撑面，在竖直安装的场景里，底部可以直接搭在管路支架上，不需要额外做构件的承重固定，减少安装的工作量。和常见的球阀类构件相比，这种旋塞结构的流道阻力更小，因为旋塞的通孔和阀体流道完全对正时，整个通路没有缩径、没有阻挡结构，介质通过时的压力损失更小，在通风管路里使用时，不会因为构件的阻力导致支路风量不足。同时三通的结构可以替代两个两通阀的组合，减少管路里的接头数量，也就减少了潜在的泄漏点，在对泄漏率要求较高的惰性气体输送支路里，这种单构件实现三通切换的方案可靠性更高。建模过程中，所有的棱角位置都做了小尺寸的倒圆处理，既避免了加工时的应力集中，也能防止安装操作时尖锐棱角划伤操作人员，手柄的末端做了加宽的扁平处理，转动时手部的受力面积更大，长时间操作也不会出现压手的问题。顶部的压盖采用了和接口一致的六方结构，调整密封压力时不需要专用工具，用普通扳手就能完成压盖的松紧调节，现场维护的便利性很高。
