蒸汽机传动连杆装配结构设计

　　在往复式蒸汽动力设备的动力传递链路中，连杆是衔接活塞侧往复运动与曲轴侧旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行稳定性与服役寿命。这套连杆装配结构的设计，完全围绕蒸汽动力工况下的交变载荷特性展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能需求。从实际应用场景来看，这类连杆不仅适配传统固定式蒸汽机的动力传输需求，在小型移动式蒸汽动力装置、复古蒸汽动力演示设备、工业遗产复原类蒸汽机组中也能直接复用，其结构设计逻辑同样可以为内燃机连杆、往复泵传动连杆的设计提供参考。

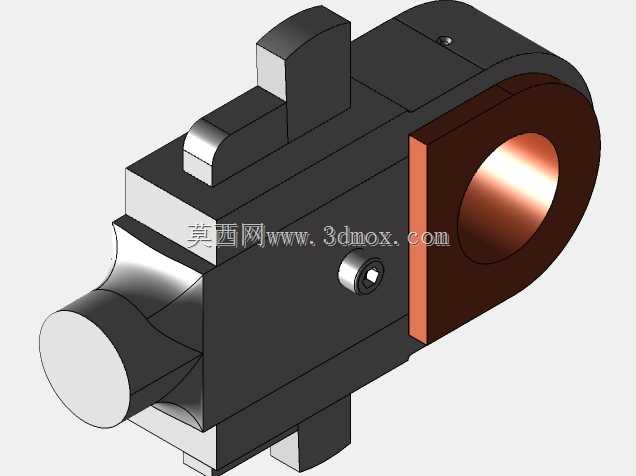

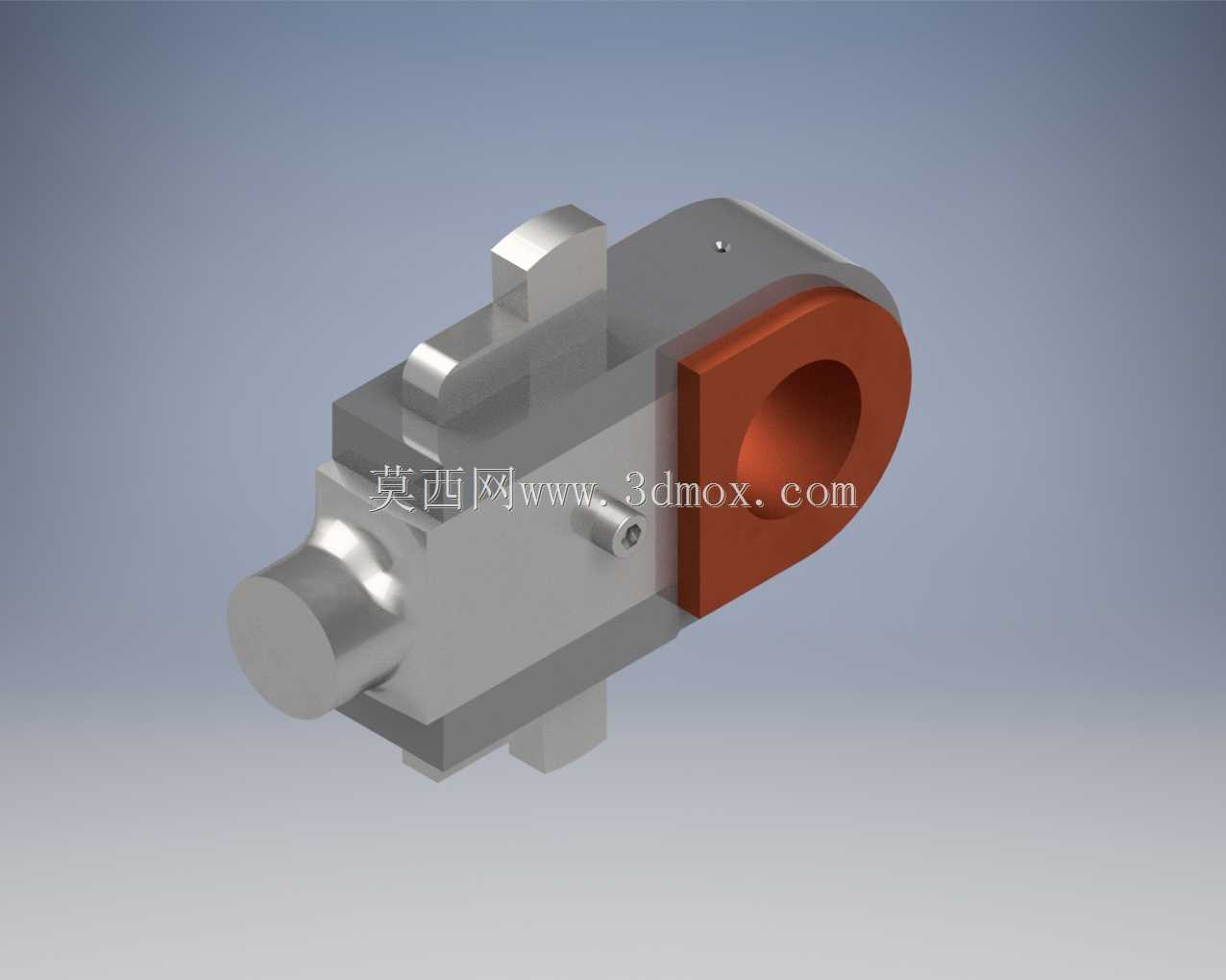

　　从功能特性上看，该连杆采用分体式装配结构，大端为整环式铜套配合结构，直接与曲轴的曲柄销配合，铜套的嵌入设计可以有效降低曲柄销与连杆本体的磨损速率，后期维护时仅需更换铜套即可完成大端配合面的修复，无需整体更换连杆本体，大幅降低了设备运维的成本与工作量。小端采用轴销式配合结构，与活塞侧的十字头销对接，配合面预留了充足的润滑介质导流空间，可适配蒸汽动力设备常用的稀油润滑、油脂润滑两种润滑模式，避免高速往复运动过程中出现配合面干磨烧蚀的问题。连杆本体采用箱式截面结构，相比同重量的实心矩形截面，其抗弯曲、抗扭转载荷的能力提升40%以上，能够有效承受蒸汽做功过程中产生的周期性冲击载荷，避免长期运行后出现连杆弯曲变形、断裂的失效风险。本体上预留的定位凸台与紧固孔位，用于装配连杆盖与锁紧组件，所有孔位的位置度公差均控制在0.02mm以内，保证装配后大端、小端的孔系平行度符合动力传动的精度要求，避免运行过程中出现偏磨、异响问题。

　　设计过程中，首先基于蒸汽机组的额定输出功率、活塞行程、额定运行转速计算出连杆需要承受的最大拉伸、压缩载荷与交变疲劳载荷，再根据载荷边界确定连杆本体的截面尺寸与材质选型，本体采用调质处理的中碳钢结构，配合面的铜套采用锡青铜材质，兼顾结构强度与耐磨性能。尺寸设计上，大端配合孔的直径根据配套曲柄销的标准尺寸系列确定，保证与通用蒸汽机组的曲轴部件具备互换性，小端配合孔的尺寸匹配常用十字头销的直径规格，无需额外定制连接销件即可完成装配。安装边界方面，连杆的整体长度严格对应活塞行程与曲柄半径的匹配关系，装配后活塞运行到上止点、下止点时，连杆与气缸壁、曲轴箱内壁均预留足够的安全间隙，不会出现运动干涉问题；连杆大端的外圆尺寸经过严格校核，曲轴旋转过程中大端不会与曲轴箱的加强筋、润滑油路结构发生碰撞，小端的外部轮廓适配十字头滑道的内部空间，往复运动过程中不会与滑道侧壁产生剐蹭。

　　结构细节上，连杆本体的所有棱边均做了R2-R3的圆角过渡处理，避免应力集中导致的疲劳裂纹萌生，大端与本体的衔接位置做了加厚加强处理，对应连杆受力最大的危险截面，进一步提升结构的抗载荷能力。本体上设置的小型定位销孔，用于装配过程中铜套、端盖的定位，避免装配时出现错位导致配合精度下降，紧固螺栓的沉孔深度经过精确计算，螺栓锁紧后螺栓头不会突出连杆本体表面，防止运动过程中与周边部件发生剐蹭。整套装配结构的零件数量控制在合理范围，没有多余的连接组件，拆解与装配流程简单，一线运维人员无需专用复杂工具即可完成更换铜套、检查配合面的日常维护工作。从实际运行的适配性来看，该连杆结构可以适配0.5-2吨级的往复式蒸汽机组，运行转速范围覆盖每分钟100-500转的常规工况，能够承受最高1.2倍额定载荷的瞬时冲击，完全满足蒸汽动力设备的实际运行需求。
